　　全球疫情肆虐的當前狀態，非接觸式紅外手感智能開關成為了非常受歡迎的產品之一，使用方便安全可靠，既符合疫情防控需求，又符合人們對智能生活的向往。唯創知音WT588F02B-8S語音芯片功能拓展方案，使智能紅外感應開關的設計方案功能更多、功耗更低、性價比更高、電路簡單、質量穩定可靠、產品應用面更廣泛。
　　
　　產品功能及優勢：
　　
　　通過對比市場類似產品，唯創知音采用WT588F02B-8S語音芯片，SOP8封裝，是紅外線智能手感開關功能定制芯片，制成標準小模塊，具有尺寸小、功能多，支持語音提示，（芯片內部有256K byte 的存儲空間可給用戶特定的語音存入芯片內，作開關播報的語音提示），功能強、靈敏度高、可兩路輸出控制，LED狀態指示燈、質量穩定，外圍元件少，電路簡單，成本低，產品開發簡單，使智能紅外感應產品能夠快速上市。
　　
　　此模組及芯片具備可擴展功能：支持串口輸出到LCDLED屏驅動芯片，支持MCU串口通信及擴展功能。支持定義的高或低電平輸出，配合控制大、小功率開關設備均可。
　　
　　應用場景：
　　
　　適合所有各類場地、區域出入口門開關，燈開關，手感電磁閥水制，感應式水龍頭，沖水馬桶，各種手感應電控開關，應用面廣，功耗極低。

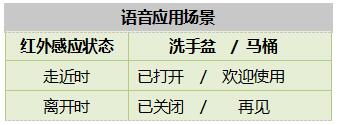

（表格是語音示例，支持自定義語音）

WT588F02B的應用特性

1.16位DSP語音芯片、32Mhz內部振蕩；

2.工作電壓DC 2.0~5.5V；建議電壓：2.2~4.5V（由于串口使用TTL電平通信）

3.音頻輸出有DAC輸出，及PWM輸出，16bit的PWM輸出，可直接驅動8R 0.5W喇叭；

4.支持6K~32Khz的WAV文件，以及MIDI文件；

5.客戶可以通過配套下載測試板在線更換芯片內部語音內容；

6.芯片內部有256K byte 的存儲空間，可做掉電記憶功能、數據存儲等功能。

7、支持MCU數據連接作擴展功能。

8.芯片主控程序和內置存儲數據均可擦除再燒寫。

9.低電壓檢測功能，可以設置當電壓低于某一個值，做出相應提示

10.UART通訊協議、9600波特率.

11、關機待機電流約5uA.

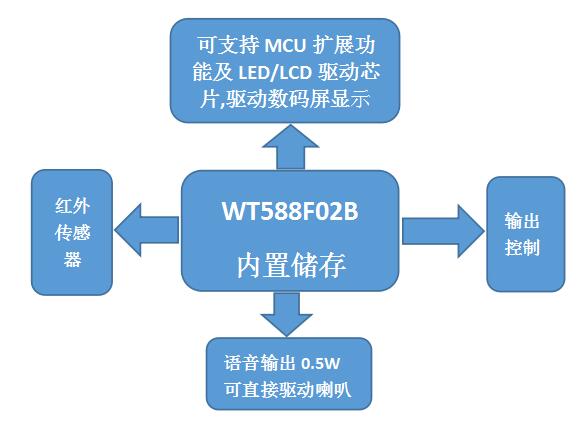

一、應用框圖

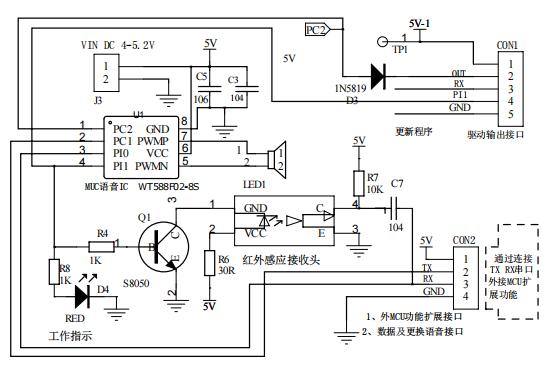

二、原理圖（同樣的功能元件更少）

*紅外智能感應開關工作原理：

    電路是由紅外線發射管及接收管組成感應探測傳感器，當發射管發出紅外線信號，再由物本如手靠近時反射紅外線信號到紅外接收管，再把接收到的信號送到WT588F芯片ADC及DSP內部處理后，輸出相應控制開關信號，同時啟動內置的語音輸出喇叭作相應提示，（這樣達到非接觸式手感應開關，或者人體感應開關，），可支持外接MCU,通過TX、RX AURT串口數據聯接，播放相應語音、LCD、LED顯示屏及擴展更多客戶相要的功能。

三、WT588F02B功能介紹：

3.1協議命令格式

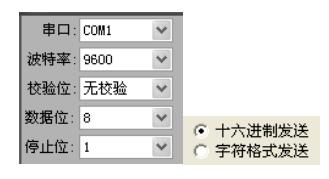

WT588F02B-8S內置標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：

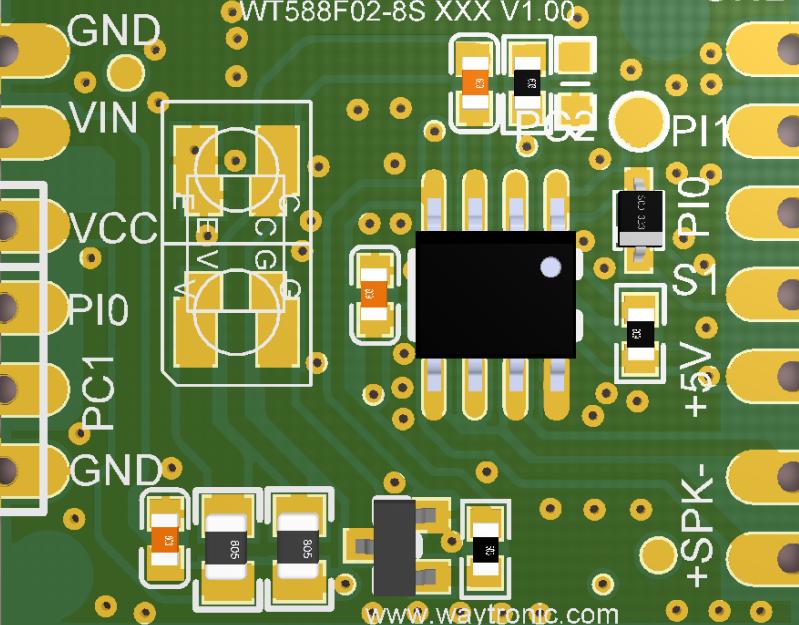

四、底板圖（參考圖）：

（底板圖為參考圖，以最后優化的實物為準）

設計及調試注意事項：

1、模塊使用時可跟據自已情況選擇插頭及焊線工藝均可。

2、配合客戶主板時可以直接貼在主板焊盆連焊。

3、芯片便用設計時，濾波電容盡量靠過芯片。

4、產品要EMI驗證時，可在兩個MPW輸出串@100M磁珠及加102電容。

5、預留有語音更換燒錄輸出焊盆。

6、改R6可以調節紅外線靈敏度及手感距離。

五、產品輸出方案有：

1、標準小模塊，推薦使用（因?yàn)槲覀儼鸭夹g(shù)難點集中有里面，客戶使用更簡單）

2、芯片。

3、按客戶定制方案。

功能編碼C006_01。此方案性價比高，有意向的客戶需要更說細的資料，可以聯系唯創知音在線客服人員索取。
