WTN6006-8S-E芯片是專門用于電子鎖門鈴鈴聲的語音芯片方案，目前有12個版本不同音色的“叮咚”音效可供選擇，具體“叮咚”音效效果可通過下面視頻展示試聽。具備5級音量控制，支持PWM輸出和DAC輸出。精準的±1%內部震蕩，不需要加外部震蕩，具備超低功耗待機。

（WTN6006-8S-E門鈴音效展示）

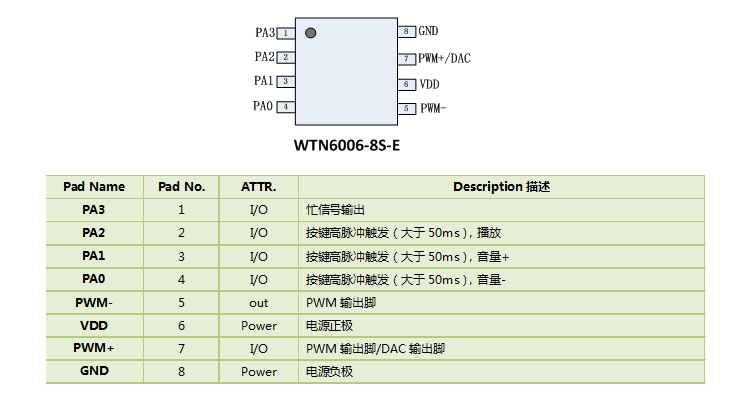

管腳描述：

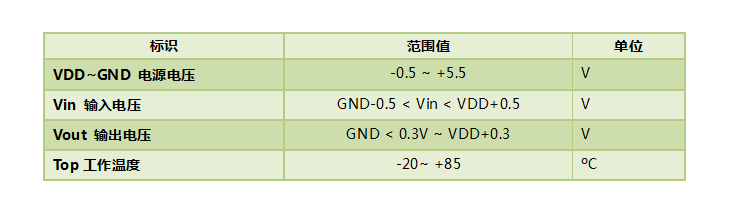

極限參數：

備注：樣品在實驗室測試的結果，芯片在-40℃~+85℃下，能夠正常工作

應用電路：

1.1 PWM輸出

語音芯片的工作電壓范圍2.2V-5.5V，PWM輸出：

注意：布線時電容C1盡量靠近WTN6006-8S-E芯片VDD腳，以增強語音芯片的抗干擾能力。

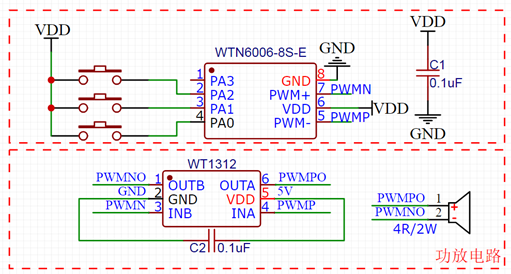

1.2 PWM加功放輸出

語音芯片的工作電壓范圍2.2V-5.5V，PWM加功放輸出：

 注意：布線時電容C1盡量靠近WTN6006-8S-E芯片VDD腳，以增強語音芯片的抗干擾能力。

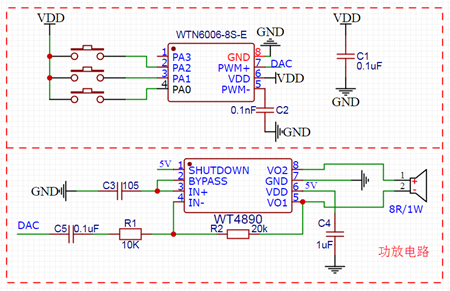

2. DAC輸出

語音芯片的工作電壓范圍2.2V-5.5V，DAC輸出：

注意：布線時電容C1盡量靠近WTN6006-8S-E芯片VDD腳，以增強語音芯片的抗干擾能力。在DAC輸出模式下，PWM-腳必須接 1nF電容到地。

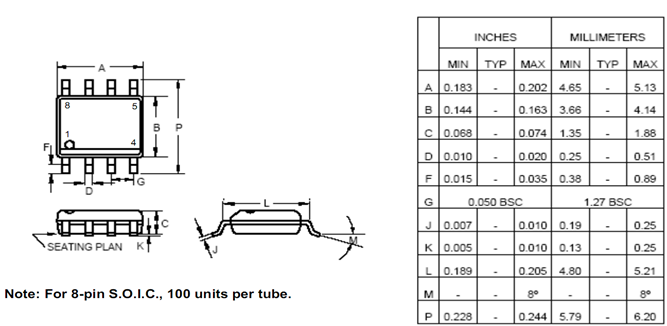

封裝管腳圖：

應用場景

01）全自動指紋鎖；

02）半自動指紋鎖；

03）一握開電子鎖；

04）貓眼鎖；

05）3D人臉鎖；

06）公寓鎖；

07）酒店鎖；
