WT2003H4 B001是一款帶LED（發光二極管）驅動控制專用電路，支持各種顯示驅動模式，用戶使用簡潔靈活，快速上手調試，內置鍵盤掃描接口；可通過UART串口控制、內置100-800S語音容量的工業級鍵盤顯示驅動語音芯片。支持OTA遠程更新下載語音，通過我司配套工具和上位機軟件，可實現快速打樣，縮短產品開發周期；該芯片抗干擾能力強，為工業級芯片，在工業測控和家電領域中已被大量應用；例如：測溫儀、咖啡機、電磁爐、微波爐及小家電產品的顯示屏驅動語音提示導引。

特點：

● 采用功率CMOS工藝；

● 動態顯示掃描控制，直接驅動 5 位數碼管；

● 內置 32 鍵鍵盤控制器，基于 8×4 矩陣鍵盤掃描

● 支持 FAT，F(xiàn)AT32 文件系統；

● 控制方式：標準 UART 通信接口,支持 DMA 和流控制，默認波特率9600；

● 上電默認不播放；? 支持語音高品質音頻格式，（8kbps~320kbps）聲音優美；

● 內置 0.5W D 類功放；

● 音量可調，音量等級 32 級；

● 兩個 16 位異步分頻器定時器；

● 數字音頻流,IIS 支持主機和從機模式；

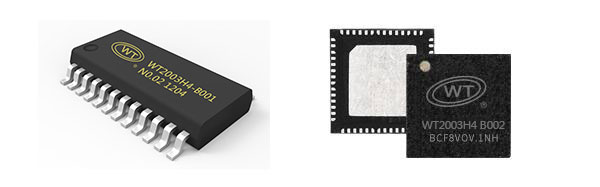

QSOP24 封裝                                     QFN32封裝

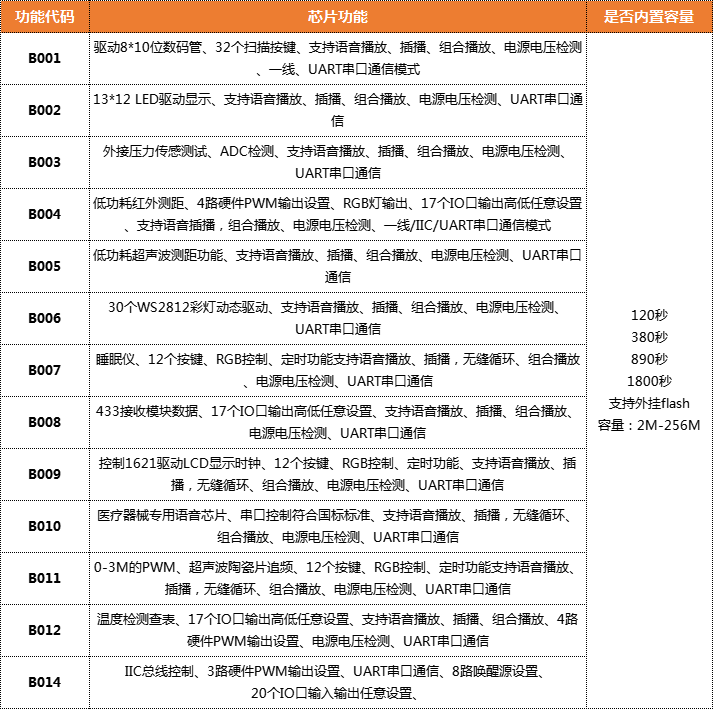

產品選型表：

如需樣品：請按照下面選型表選擇相應的芯片型號與功能代碼，并與我司業務人員聯系

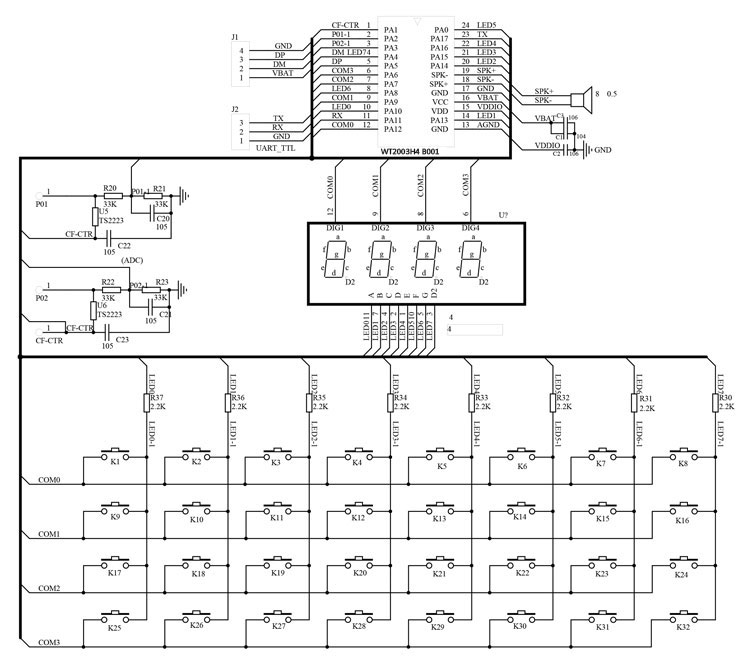

典型應用電路：

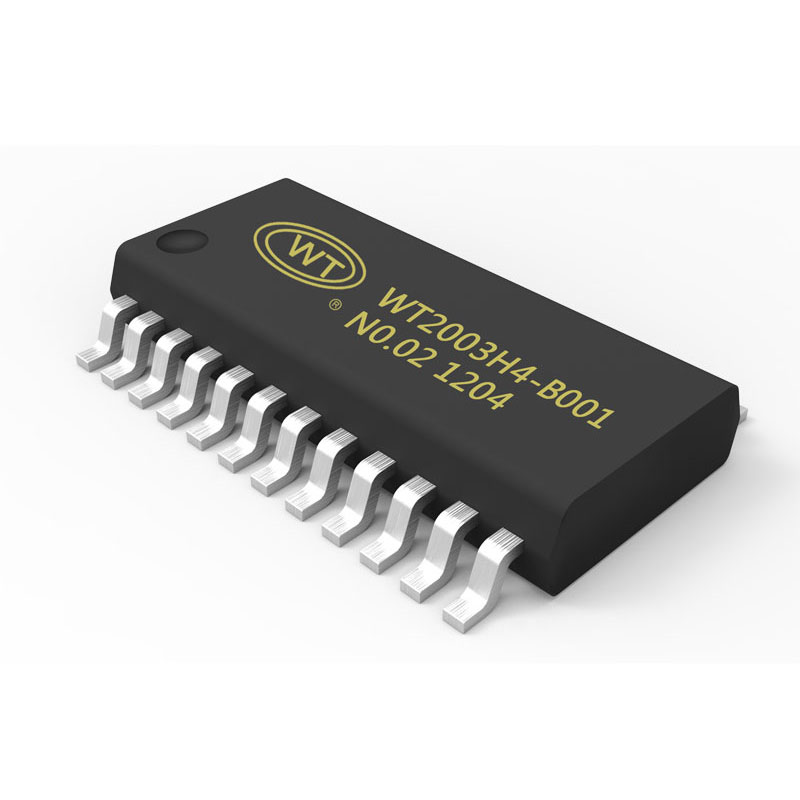

TSSOP24封裝管腳描述：

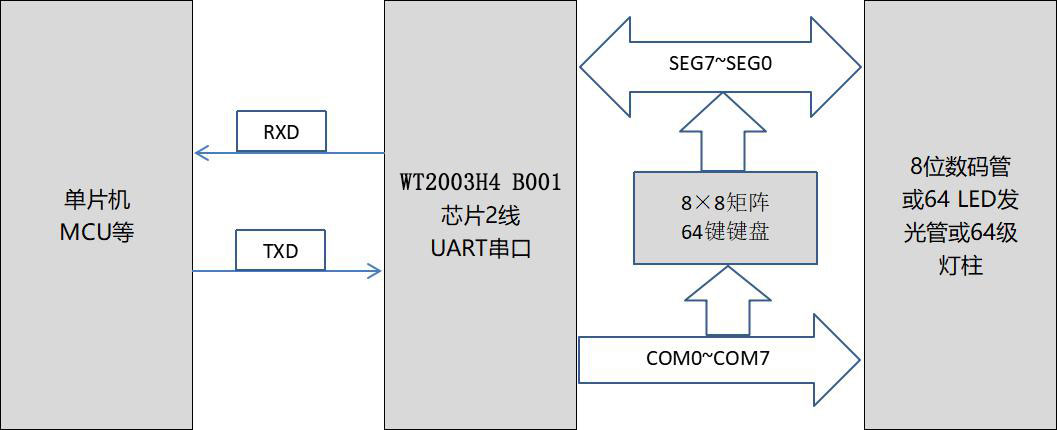

通信框圖：

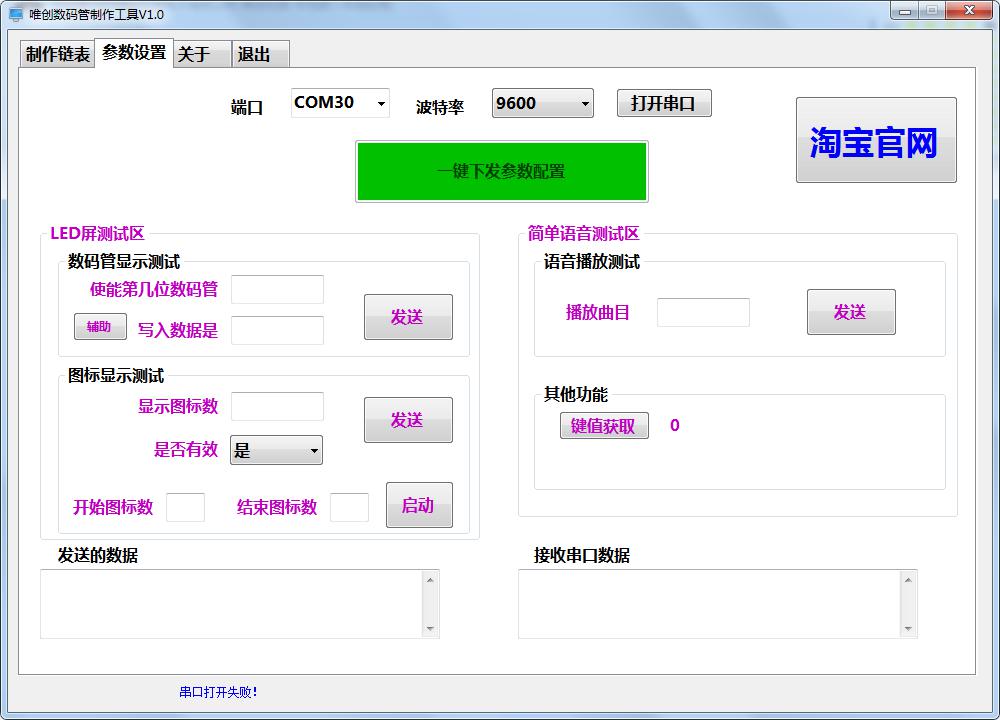

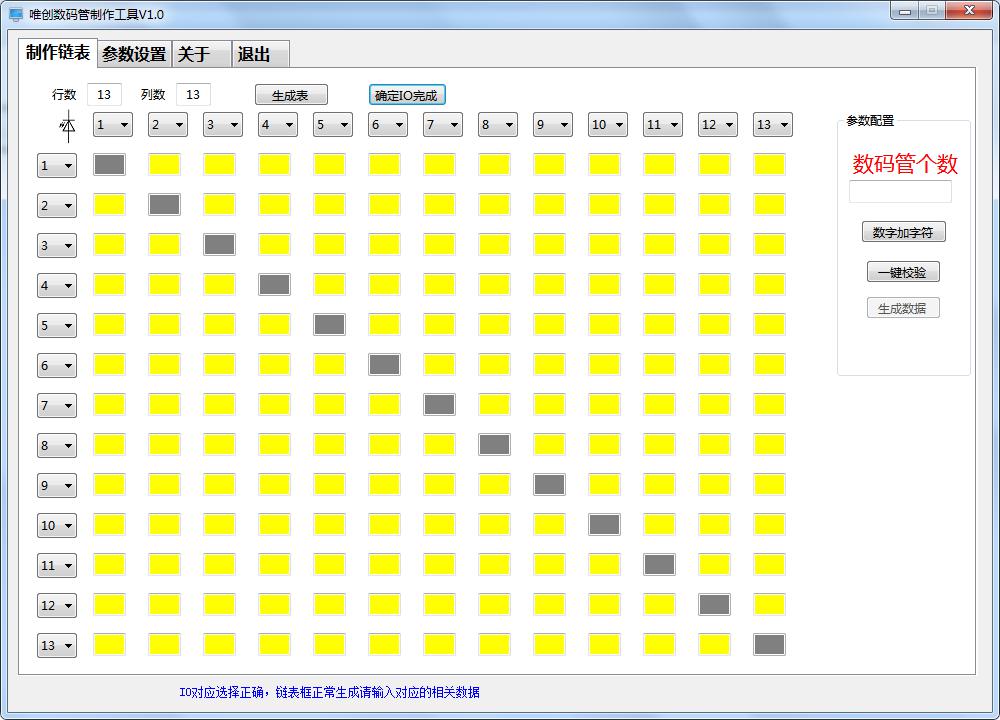

上位機操作界面：

產品應用：

LCD顯示驅動芯片可以應用于儀器儀表的LCD面板顯示、汽車音響的LCD面板顯示、家用電器控制面板顯示以及工業用儀器儀表等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
