WT2003H B007是以WT2003HX系列芯片為核心研發的一款專用于睡眠儀領域的語音方案，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，可內置100秒\350秒\800秒語音容量?？刂品绞届`活：支持標準的異步串口通訊（UART）控制。同時支持OTA遠程升級下載語音，配合我司上位機軟件和下載工具，可以快速實現產品功能調試。

支持12個按鍵、RGB控制、定時功能；支持語音播放、插播，無縫循環、組合播放、電源電壓檢測等，帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放、組合播放等功能，三種封裝SOP16、TSSOP24、QFN32（具體可下載說明書參考）。

產品特性

★ 控制方式：標準UART通信接口,支持DMA和流控制，默認波特率9600；
★ 電默認不播放；
★ 工作電壓：2.0-5.5V；
★ 內置0.5W D類功放；
★ 支持語音高品質音頻格式，（8kbps~320kbps）聲音優美；
★ 數字音頻流,IIS支持主機和從機模式；
★ 支持電源電壓查詢，并支持3級電壓報警輸出；
★ 大功率IO驅動能力，最高可直接驅動64mA；
★ 支持一路AD數據獲取或者支持一路ADKEY按鍵數據獲取；
★ 支持100字節數據儲存；

重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。（建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨）

管腳介紹

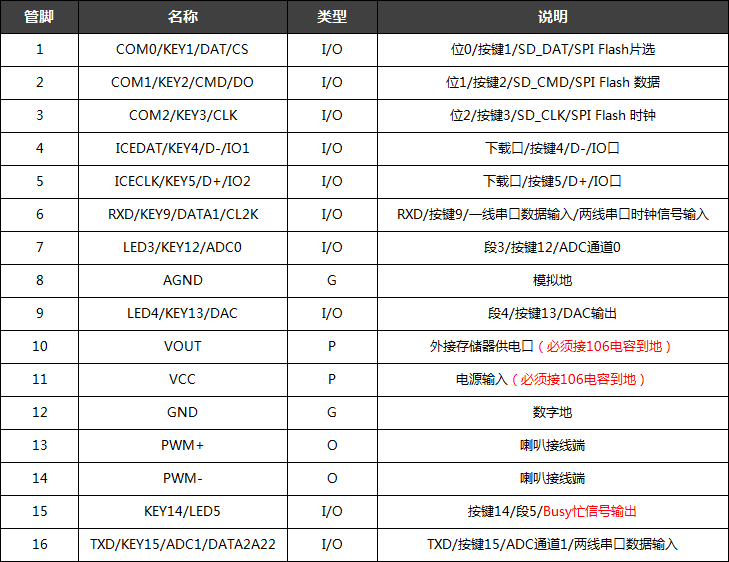

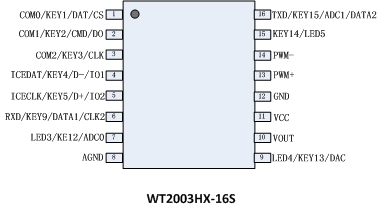

SOP16 封裝管腳描述

注：COM（位）- IO口可擴展作為數碼管位選使用；LED(段) - IO口可擴展作為數碼管段選使用； Key（按鍵）- IO口可擴展作為按鍵使用。


產品選型表

如需樣品：請按照下面選型表選擇相應的芯片型號與功能代碼，并與我司業務人員聯系

產品原理圖

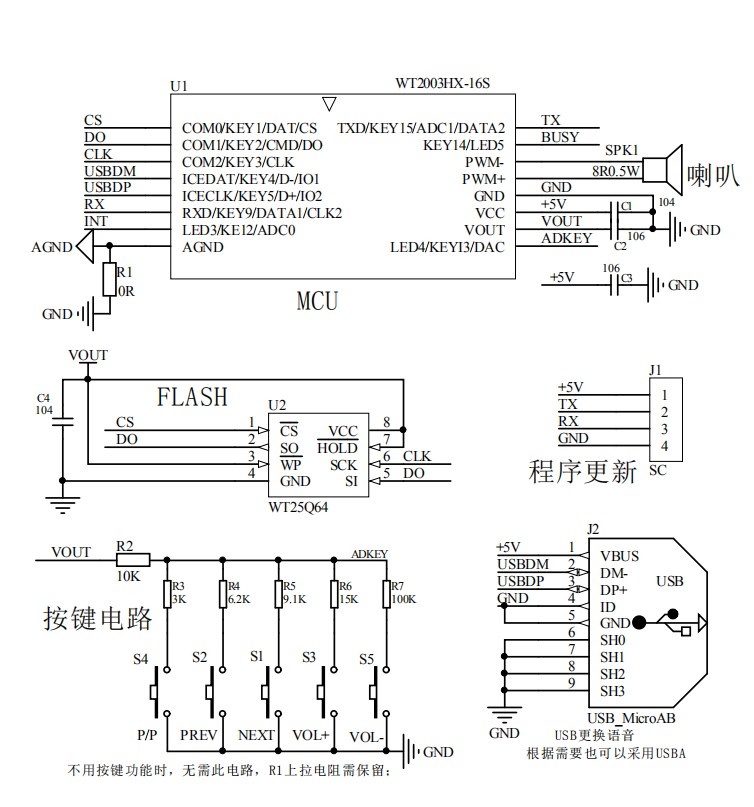

(單芯片方案)

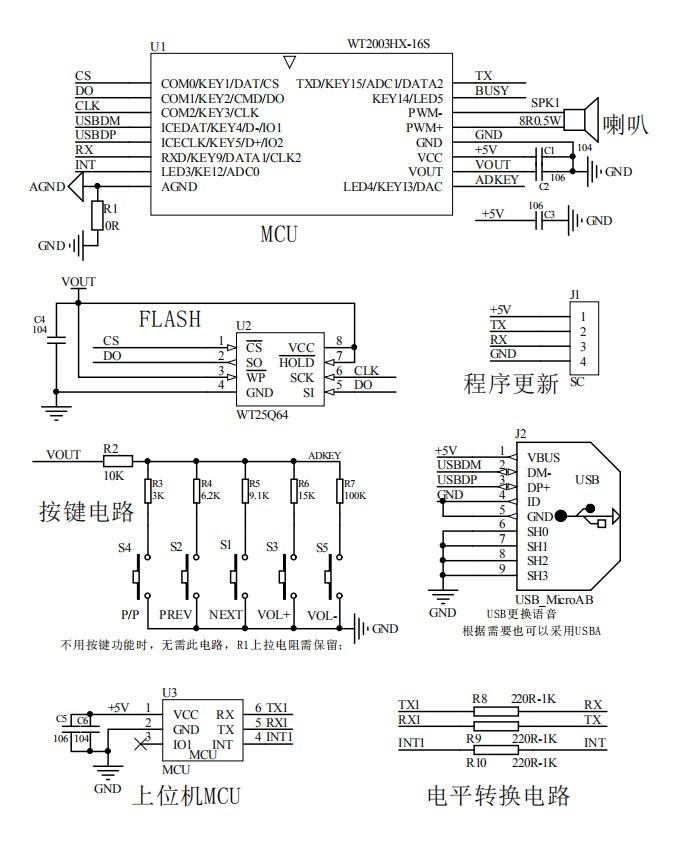

 （MCU方案）
