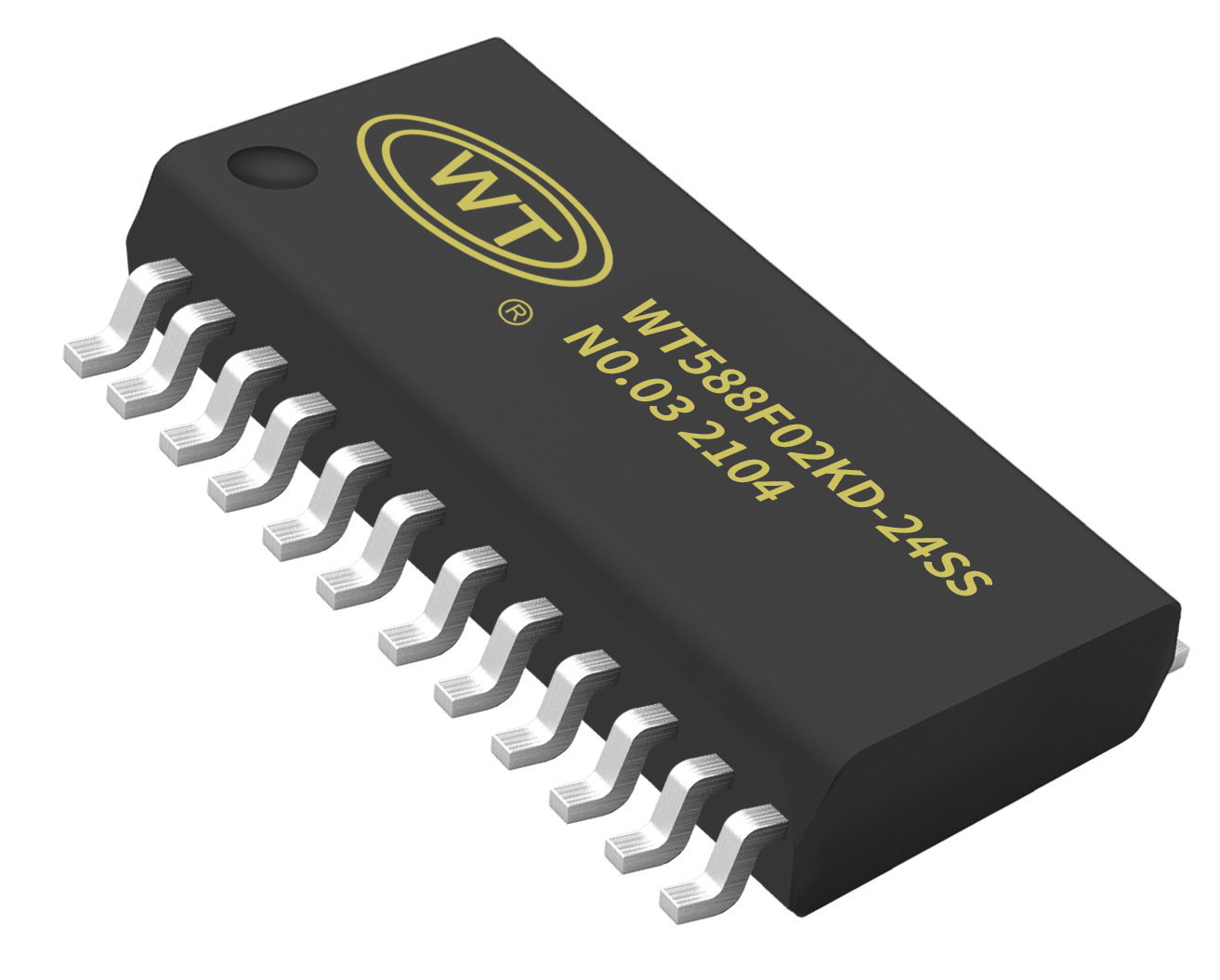

WT588F02KD-24SS（SSOP24 封裝）是一種帶鍵盤掃描接口 LED（發光二極管顯示器（4位））的驅動控制及語音播報功能的專用芯片。芯片內部最大可以容納 240 秒的語音內容，芯片內部還集成 了MCU可擴展功能、LED數碼管驅動接口、鍵盤掃描接口等。支持OTA遠程更新下載語音，通過我司配套工具和上位機軟件，可實現快速打樣，縮短產品開發周期；本產品可以應用于電磁爐、微波爐等小家電產品的顯示屏驅動語音播報電路。

產品特性

1）使用IIC（CLK，DIO），5K kbps速度以內；

2）鍵盤掃描（8x2bit），具有增強型抗干擾按鍵的識別電路，增強了按鍵的抗干擾性能；

3）帶按鍵喚醒、主動掃描功能及按鍵返回；

4）客戶可以通過配套下載器在線更換芯片內部語音內容；

5）可支持LED（發光二極管顯示器（4位））的顯示模式------8段 X 4位，即能支持共陰數碼管輸出；

6）內置亮度調節的電路----占空比8級可調，使用1K的頻率；

7）同時可以支持四位數碼管的32個發光二極管的單獨調光；

注意：1.如需更低靜態功耗芯片請聯系我司業務

備注：目前芯片程序還沒有外掛flash功能，具備外掛flash功能的程序在后續版本的說明書上更新。

我們有配套的芯片模組和PC端仿真測試工具，可以提供給客戶使用，方便客戶快捷調試。

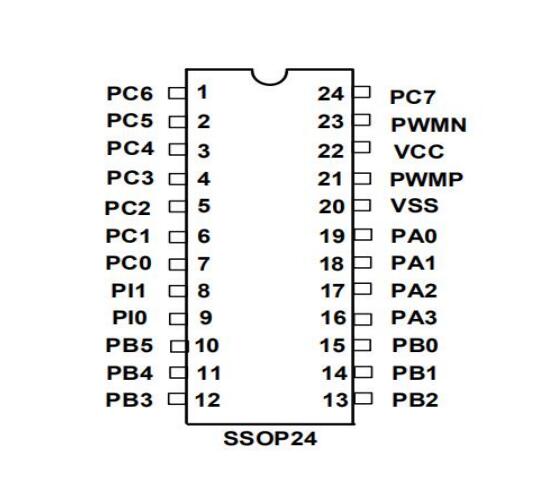

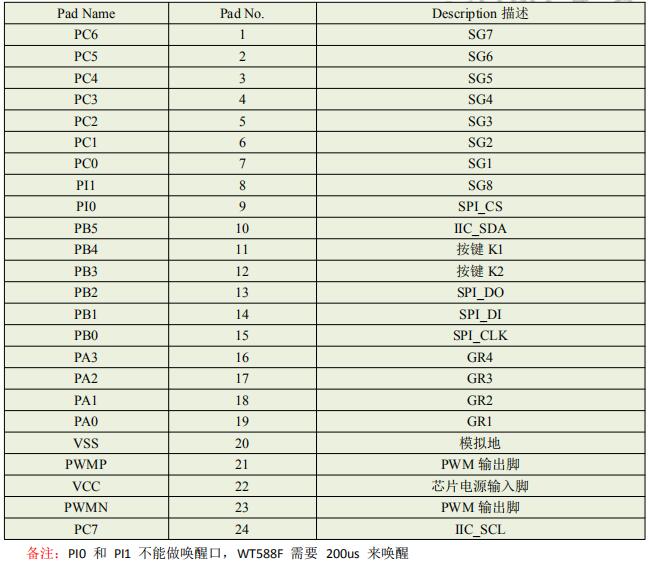

管腳介紹

產品規格

通訊方式：IIC通訊控制方式
音頻輸出：16bit PWM
工作電壓：3.3~5.5V
工作溫度：-20℃~+85℃
封裝：   SSOP24

產品應用
