　　一、背景介紹
　　　　
　　據專家測試，一個關不緊的水龍頭，一個月可以流掉1至6噸水，而我國城市平均供水漏失率達到9.1%。由于目前對于水表的制定，精確度達不到對于一滴水的測量，而且長久以來人們把水看作廉價的使用品，因此對于一滴水的流失也就聽之任之，按每家每天水龍頭不關緊一小時計算，1個月里可集到0.1噸水，一年的漏水達到1.3噸。按照第五次人口普查公報的統計,上海全市530萬戶家庭,每年由此浪費的水資源竟然可以達到近一億噸。這時候就需要一款水位漏水報警器來提醒人們及時發現漏水問題，水位漏水報警器是一種通過機械式或磁感應的方法來進行水位的報警設備，在超過水位設定值之后會通過信號觸發、聲光報警等方式提醒，使人可以早期發現及時處理，防止發生事故。
　　
　　☆市場環境：
　　

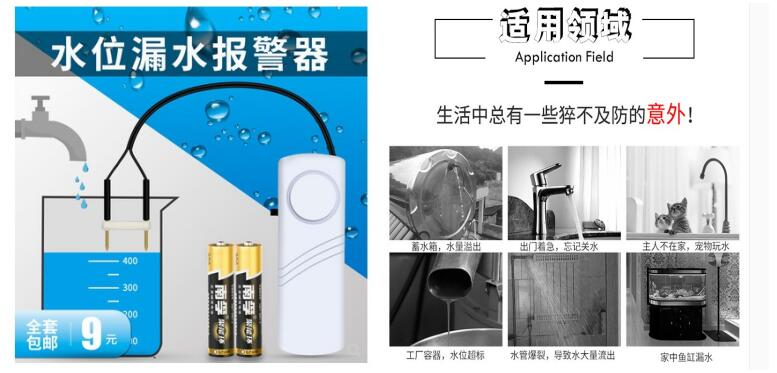

　　目前市面上的水位漏水報警器大多為如下圖所示。

　　
　　☆產品分析：
　　
　　電路結構簡單，僅僅是蜂鳴器電子報警聲音，沒有燈光閃爍報警，沒有語音播報，整體比較生硬，用戶體驗感較差。
　　
　　二、WT588F02B基本功能、特點及應用框圖
　　
　　☆WT588F02B的應用特點
　　
　　1.16位DSP語音芯片、32Mhz內部振蕩；
　　
　　2.工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由于串口使用TTL電平通信）
　　
　　3.16bit的PWM輸出，可直接驅動8R 0.5W喇叭；
　　
　　4.支持6K~32Khz的WAV文件，以及MIDI文件；
　　
　　5.客戶可以通過配套下載測試板在線更換芯片內部語音內容；
　　
　　6.芯片內部有256K byte 的存儲空間，可以做掉電記憶功能、數據存儲等功能（可擴展給用戶MCU做緩存空間）。
　　
　　7.芯片主控程序和內置存儲數據均可擦除再燒寫。
　　
　　8.低電壓檢測功能，可以設置當電壓低于某一個值，做出相應提示
　　
　　9.UART通訊協議、9600波特率
　　

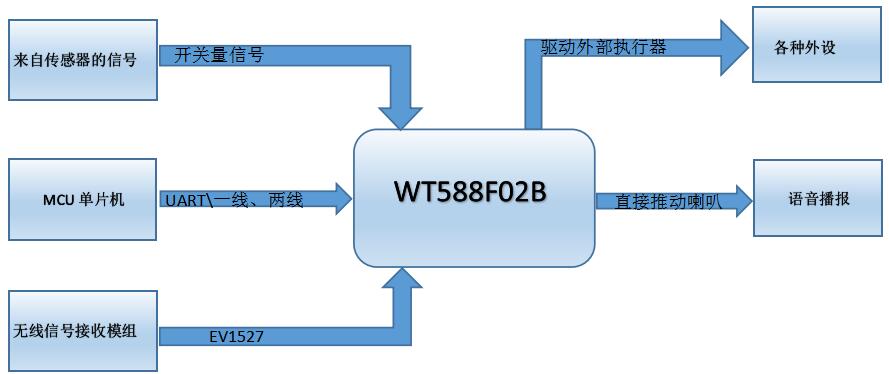

　　☆應用框圖

　　
　　1、傳感器的信號：一些開關量的感應器例如：切斜度檢測開關、震動檢測開關等。2、MCU單片機：可以和WT588F02B進行一些通訊，實現方式靈活多樣，常用的UART、一線、兩線等。3、無線信號接收模組：應用在需要遠距離和WT588F02B通訊的場合，常用的有EV1527協議等。　　
　　　　
　　三、具體應用案例
　　
　　下面我們以應用實例：WT588F02B-8S水位漏水報警器解決方案直觀的呈現：　　
　　　　
　　水位漏水報警器解決方案概述：本項目采用低成本方案，通過A、B探頭及三極管復合放大電路組成傳感來檢測水位，并將檢測信號轉換為開關量給到WT588F02B-8S 進行處理。用低成本帶UART功能的MCU來做主機來控制WT588F02B-8S來間接檢測和感知外界水位的變化。通過UART指令可以靈活設置成漏缺水檢測模式，主機和WT588F02B-8S采用的UART雙向通訊，可以減少主機對內部硬件資源的依賴，僅用一顆低成本帶UART通訊的主機就可以快速開發和搭建電路。
　　

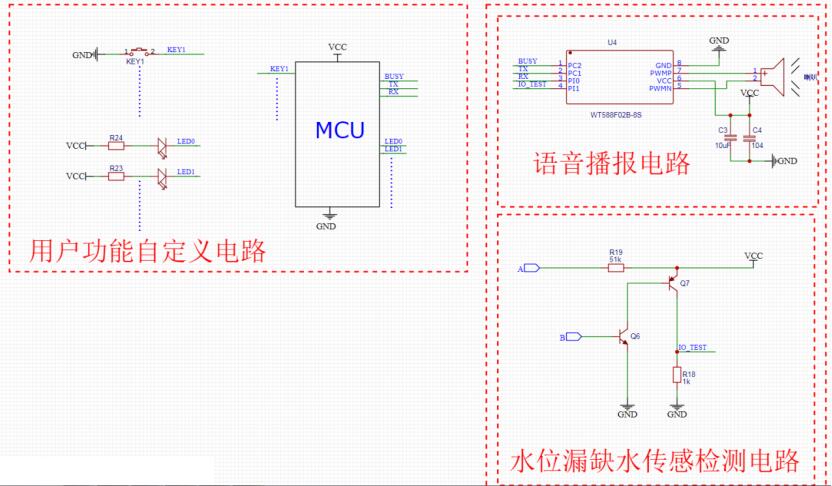

　　☆原理圖

　　

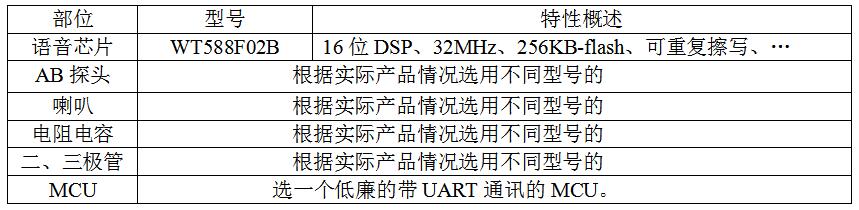

　　?☆BOM表格
　　

　　
　　四、應用電路工作原理分析
　　
　　我們來分析一下這個電路的工作邏輯：用戶的主機按鍵KEY1是用來切換是檢測漏水還是缺水模式，主機發送UART指令，設置成漏水模式時：當AB探頭浸入到漏水后，Q6、Q7三極管均導通，IO_TEST點位高電平，此時信號輸入到WT588F02B主控后產生聲光報警的效果，并語音提示；主機發送UART指令，設置成缺水模式：當AB探頭離開水面，Q6、Q7三極管均截止，IO_TEST點位低電平，此時信號輸入到WT588F02B主控后產生聲光報警的效果，并語音提示。
　　

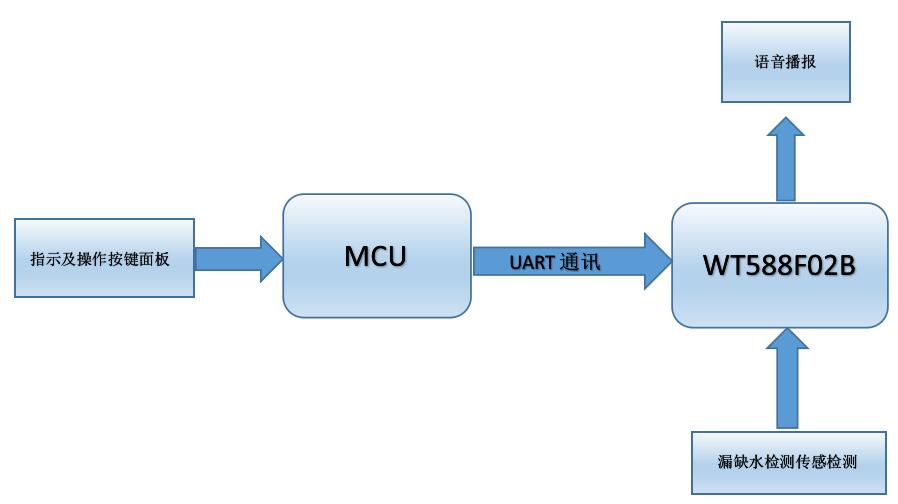

　　☆應用案例框架圖

　　
　　五、結尾
　　
　　唯創知音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。WT588F02B-8S應用設計方案，在智能插座測試儀檢測中的語音播放等電氣儀器、消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，唯創知音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
