一：產品市場

    隨著科技的發展，電瓶車在技術革新上也在不斷進步，如今許多廠家，都會加入語音提示功能，能在倒車、喇叭、故障時發出語音報警，提示騎行者電量不足、倒車請注意、故障語音提示等；唯創知音專注于高品質、智能化、安全可靠的代步產品語音研發和生產,打造輕松的出行方式。

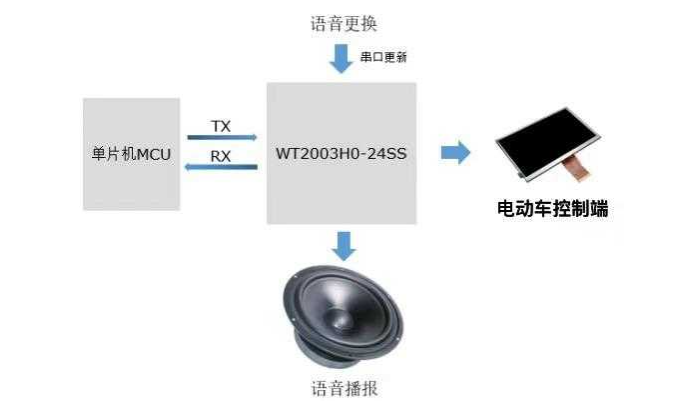

二、產品應用

語音芯片：WT2003HX

      WT2003HX是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，可內200KBYTE?KBYTE語音容量,內置語音需要U盤拷貝進去?，F(xiàn)有WT2003HX-16S、WT2003HX-24SS、WT2003HP8-32N（體積小4*4MM）三種封裝的芯片。串口傳輸音頻目前支持UART通信傳輸。

三、芯片功能特點

?UART控制模式：標準UART通信接口，默認波特率115200；支持SPI-Flash作為存儲器。帶有文件索引播放、插播、單曲循環、所有曲目循環、隨機播放等功能。32級音量可調、最大可以支持外掛128Mbit的Flash；

?支持通過UART修改外置flash的語音內容，支持外掛SPIFlash模擬U盤功能；

?上電默認不播放；具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平；

?支持切換音頻輸出方式，樣品默認SPK輸出，如需DAC輸出，請參考音頻輸出切換指令；

?支持語音高品質音頻格式，傳輸音頻只支持MP3格式，（支持采樣率8K-44.1K，單聲道音頻碼率支持8kbps~320kbps，雙聲道音頻碼率8kbps~128kbps）聲音優美；

?工作電壓：2.4-5.2V；

?內置0.5WD類功放；

?兩個16位異步分頻器定時器；

?數字音頻流,IIS支持主機和從機模式；

?一個紅外遙控解碼器；

?16bit高精度ADC和DAC；

?大功率IO驅動能力，最高可直接驅動64mA；

?單芯片使用（使用內置容量）時內置語音需出廠前寫入。

?支持SD卡/U盤離線升級程序,建議畫板時預留出USB接口；

?串口傳輸音頻到外掛Flash前需要將Flash格式化成FAT格式，因語音芯片需要先在Flash中寫入FAT系統格式，才能傳輸保存音頻；格式化Flash需要通過USB接口連接到電腦，會自動提示格式化或者出廠前與本司業務溝通，提前燒錄一個格式化OK的.bin文件到外掛Flash，用戶可免格式化；

?通過USB接口連接電腦，電腦上顯示Flash盤符，可直接從電腦拷貝音頻到盤符，拷貝完成后，需拔掉USB線，再進行串口控制播放，否則串口發碼無響應；模塊管腳介紹WT2003H系列芯片的封裝SOP16、TSSOP24和QFN32芯片，適合應用于各種場合，其引腳簡圖以及管腳定義如下：

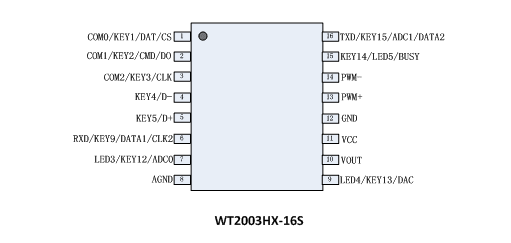

SOP16封裝管腳：

注：COM（位）-IO口可擴展作為數碼管位選使用；

LED(段)-IO口可擴展作為數碼管段選使用；

Key（按鍵）-IO口可擴展作為按鍵使用；

ADC-IO可擴展作為信號采集（MIC采集、按鍵阻值檢測）使用；

上述數碼管、按鍵、ADC擴展功能，標準品程序未開放，如有需要，請和本司業務溝通!

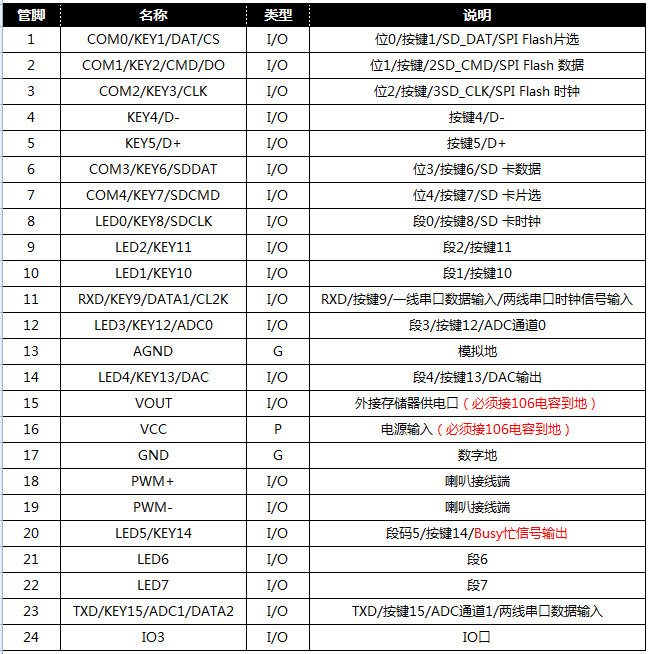

TSSOP24封裝管腳：

注：COM（位）-IO口可擴展作為數碼管位選使用；

LED(段)-IO口可擴展作為數碼管段選使用；

Key（按鍵）-IO口可擴展作為按鍵使用；

ADC-IO可擴展作為信號采集（MIC采集、按鍵阻值檢測）使用；

上述數碼管、按鍵、ADC擴展功能，標準品程序未開放，如有需要，請和本司業務溝通!

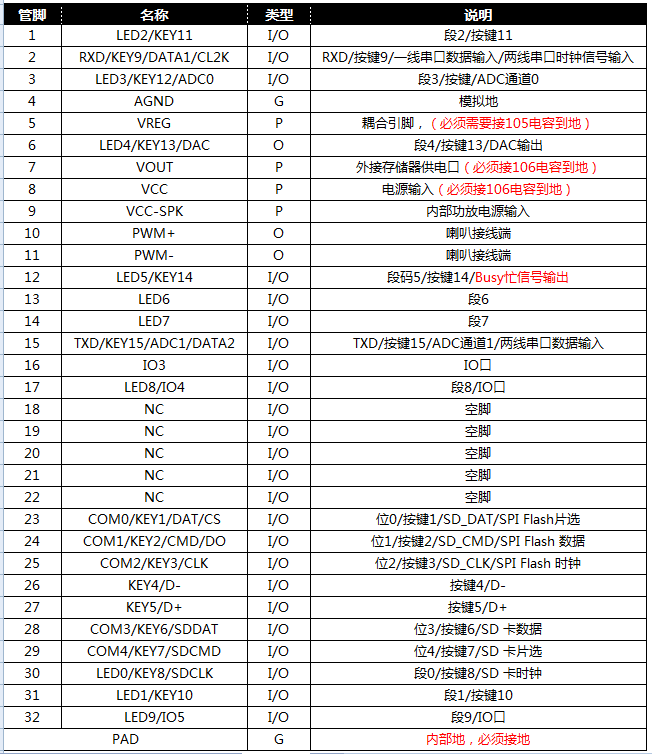

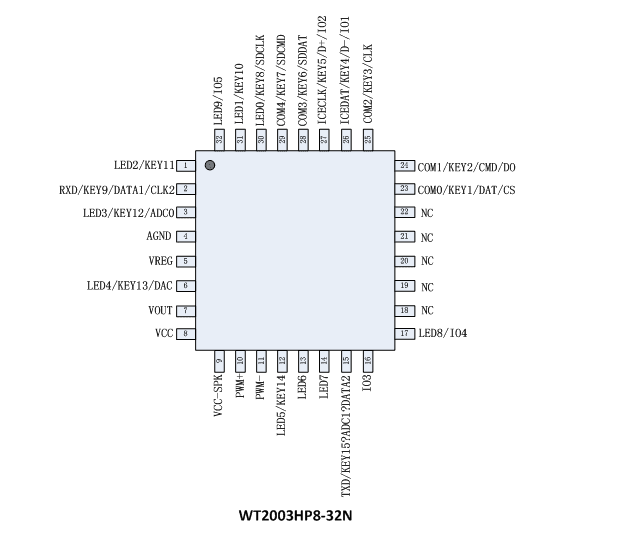

QFN32封裝管腳：

注：COM（位）-IO口可擴展作為數碼管位選使用；

LED(段)-IO口可擴展作為數碼管段選使用；

Key（按鍵）-IO口可擴展作為按鍵使用；

ADC-IO可擴展作為信號采集（MIC采集、按鍵阻值檢測）使用；

上述數碼管、按鍵、ADC擴展功能，標準品程序未開放，如有需要，請和本司業務溝通!

四、電路設計參考

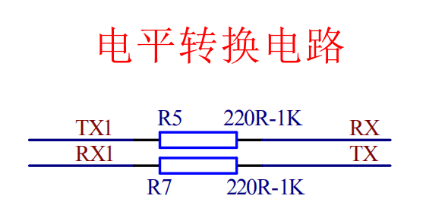

（一）當MCU電平與語音芯片電平不匹配時，請加電平轉換電路，如下圖：

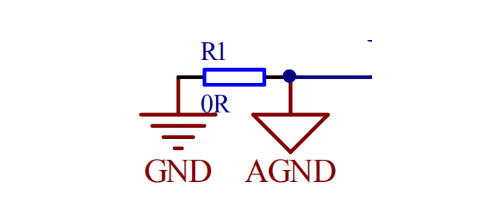

（二）AGND跟GND在外接功放時，需接0R電阻進行隔離，如下圖：

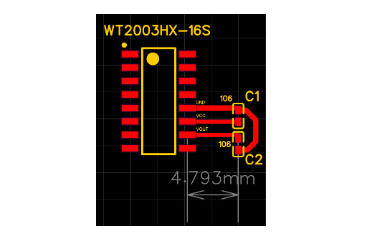

（三）VCC、VOUT，必須靠近芯片管腳1CM內接106電容到地，回路不要過長，如下圖：

注：當DAC輸出時，1）可根據實際需求在VCC管腳原有106電容的基礎上，再并一個104電容（小電容參數可根據具體需求調節，一般為104，也可102/103），進行濾波調節，降低因電源紋波造成的底噪；2）語音芯片GND與功放GND分開走線回到電池GND，避免共地回路引起的噪聲

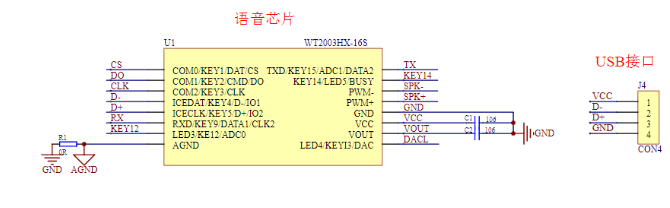

（四）建議畫板時預留出USB接口，如下圖：

建議將語音芯片的燒錄口，作為測試點，全部引出在PCB板上。這樣做的好處：

1.用戶可通過USB接口更換Flash或TF內音頻文件，如果出現特殊異?；蚧炝?，則可以不用拆芯片，我司可以協助直接在線刷語音程序。

2.貴司備貨之后，如果突然客戶要新增功能。我司也可以協助提供升級程序進行U盤升級。

更新口為：USB接口
