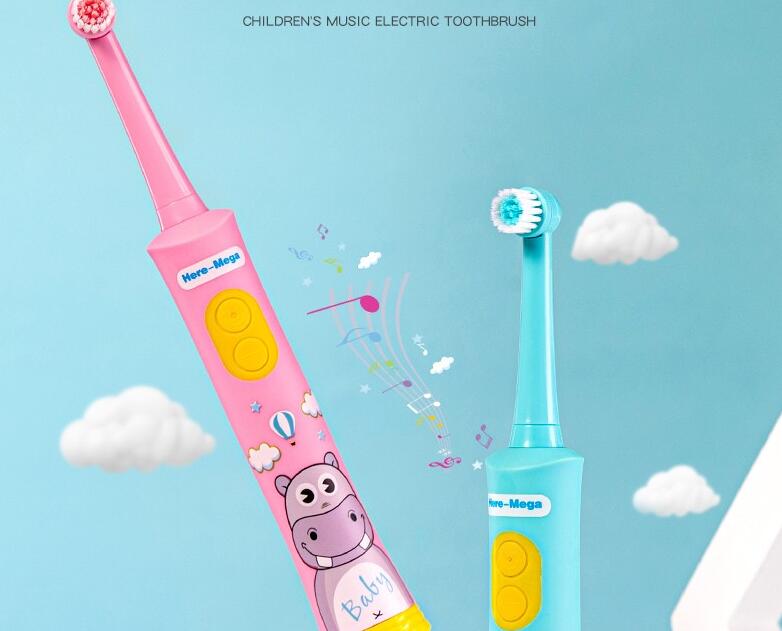

　　概述：電動牙刷是一種較為新式的清潔牙齒的工具，它是在許多發達國家廣泛使用的牙齒護理工具。電動牙刷作為一種新式刷牙工具，其使用日漸廣泛。電動牙刷的刷頭通過快速旋轉，產生高頻振動，將牙膏迅速分解為細小的泡沫，能夠更加深入牙間隙中。它比手動牙刷能更加徹底的清除38%的牙菌斑，能夠更有效的減少由于飲茶、喝咖啡和其他原因造成的外源性牙齒著色。口腔健康重在預防，刷牙和漱口是預防口腔疾病主要和重要的方法。 電動牙刷行業在口腔清潔用品行業中占據舉足輕重的地位。

　　
　　雖然我國目前牙刷市場主要為手動牙刷主導，但是隨著人們生活水平，健康意識的提高，電動牙刷的市場份額也在逐漸增長。唯創知音一直致力于為客戶服務，讓復雜變簡單，因此形成了一套完整的電動牙刷解決方案。該方案主要基于唯創知音強大的語音芯片WT2003H4。
　　
　　WT2003HX是一款功能強大的高品質語音芯片IC，采用高性能32位處理器，最高頻率可達120MHz，具有低成本、低功耗、高可靠性、通用性能強等特點。該芯片性能和特點如下所示：
　　
　　1.內置FLASH可存放300秒語音?！　?br/>　　2.音頻輸出支持SPK和DAC輸出。（DAC輸出占用一個IO口）　　
　　3.支持語音高品質音頻格式，音頻碼率支持8kbps~320kbps?！　?br/>　　4.一個紅外遙控解碼器?！　?br/>　　5.16bit高精度ADC和DAC。　　
　　6.大功率IO驅動能力，最高可直接驅動64ma?！　?br/>　　7.四通道PWM輸出?！?br/>　　8.工作電壓在2.0V-5.5V　　
　　9.休眠功耗：靜態電流小于10微安?！　?br/>　　10.低電壓檢測：低于設定電壓發出提示（該提示可根據客戶需要定制）　　
　　11.標準uart通訊：波特率9600。
　　
　　(1)方案概述：
　　
　　WT2003H4電動牙刷方案，客戶MCU通過標準uart指令，對WT2003H4調節聲波馬達工作需要的PWM脈沖，其PWM頻率和占空比皆可通過指令設置。其次檔位指示燈和充電指示燈，可根據需要調節呼吸效果和閃爍效果，呼吸時間和閃縮時間皆可通過指令控制。語音播報功能，開機提示語音，關機提示音，以及工作時的背景音都可根據指令設置。
　　

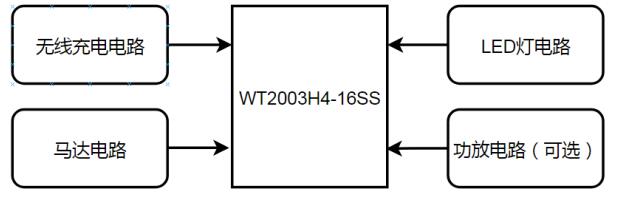

　　(2)設計框圖
　　
　　本方案根據WT2003H4-16SS封裝的芯片，主要通過uart通訊控制，由無線充電電路，馬達電路與LED燈電路組成，電路簡單，但是能夠?qū)崿F(xiàn)電動牙刷的基本需求。設計框圖如下圖所示。

　
　　(3)設計原理圖
　　

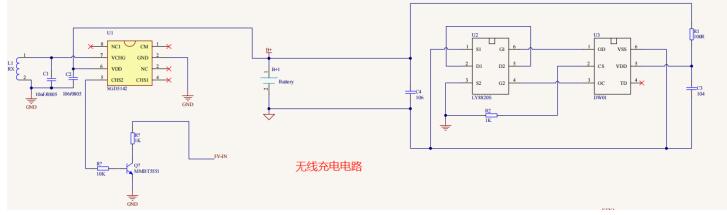

　　無線充電電路如下圖所示。

　　
　

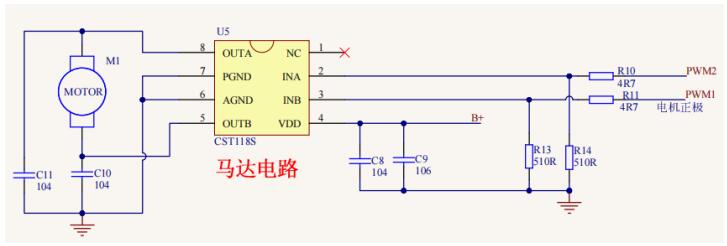

　　馬達電路如下圖所示。

　　
　　

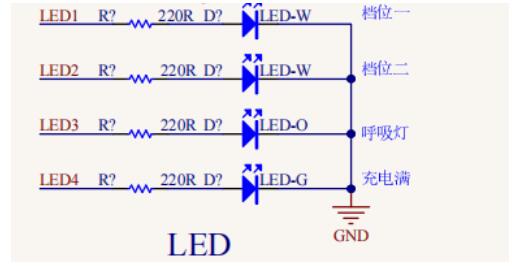

　　LED燈電路原理圖如下圖所示。

　　

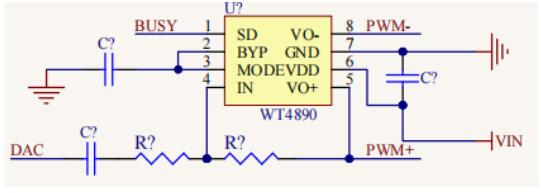

　　功放電路原理圖如下圖所示。

　　
　

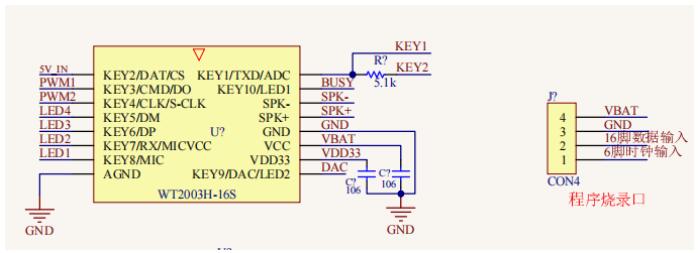

　　MCU電路如下圖所示。

　　
　　四、設計思路
　　
　　1.PWM調控馬達的工作頻率，實現電動牙刷多種工作模式，其中只需發送客戶所需要的頻率和PWM的間隔時間，MCU即可輸出相應PWM調控聲波馬達進行工作。

　　2.LED燈珠的控制，有亮，滅，呼吸和閃爍四種方式。　
　　3.低電檢測和充電，客戶可發送指令設置低電電壓，在電壓降到設定電壓時，mcu會主動播報低電提醒。　
　　4.功放輸出，可根據標準uart指令選擇pwm輸出音頻和DAC輸出音頻。　　
　　
　　
　　唯創知音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。
