一、簡介

本方案寵物喂食器采用了WTR096-28SS芯片方案來實現智能化的喂食功能。該方案結合了先進的技術和設計理念，提供了便捷、智能和個性化的寵物喂食解決方案。

該寵物喂食器具備定時、定量喂食功能，可以根據主人設定的時間和食物量，自動為寵物提供食物，確保寵物按時獲得充足的飲食。同時，該喂食器還支持多餐分配，可以設定多個餐次，根據寵物的飲食需求進行合理分配，保證寵物的飲食均衡。

二、方案分析

市面上常用的寵物喂食器方案主要分為離線喂食器和智能喂食器。

離線喂食器通常具備基本的功能，包括按鍵、時間顯示和投喂設置等。這種方案適用于用戶希望簡單方便地設定寵物的喂食時間和分量的需求。用戶可以通過按鍵進行設定，喂食器會按照設定的時間和分量自動投放食物。

智能喂食器則更加高級和智能化。除了具備離線喂食器的基本功能外，智能喂食器還具備遠程操控的能力。用戶可以通過手機上的APP或小程序?qū)ξ故称鬟M行遠程操控，不僅可以設定喂食時間和分量，還可以進行語音錄音喊食和實時視頻監控等功能。這種方案適用于用戶希望隨時隨地掌握寵物喂食情況并與寵物互動的需求。

本文章重點分析了離線喂食器的方案，并介紹了使用WTR096A-28SS方案進行離線喂食器開發的優勢。該方案具有高度集成、低功耗設計、穩定可靠、易開發維護和成本效益高等優勢，能夠提供用戶良好的使用體驗。

三、方案對比

傳統寵物喂食器方案設計框圖

graph TB
A(MCU)<-->按鍵按鍵(按鍵模塊)
A(MCU)<-->投喂模塊(投喂模塊)
投喂模塊-->馬達控制
A(MCU)<-->時鐘模塊(時鐘模塊)
時鐘模塊-->時鐘芯片
A(MCU)<-->顯示模塊(顯示模塊)

我們可以從這個框圖中看出，傳統方案需要實現按鍵、時鐘、顯示和馬達等各個模塊的功能。這意味著每個模塊都需要進行開發，并且各個模塊的業務邏輯可能是難點。然而，上述喂食器方案存在一個問題：操作繁瑣，用戶需要參考說明書逐步進行操作。

為了解決這個問題，我們引入了WTR096A-28SS語音芯片，它可以提供語音提示和智能交互的體驗。通過這個芯片，用戶可以通過語音指令來控制喂食器，從而簡化操作流程。例如，用戶可以通過語音命令告訴喂食器要投放多少食物，喂食器會根據指令自動完成相應的操作，無需繁瑣的按鍵設置。

這種智能交互的體驗大大提高了用戶的便利性和用戶體驗。用戶不再需要依賴說明書一一操作，而是可以通過簡單的語音指令完成操作。這種方案的引入使得喂食器更加智能化，提供了更加便捷和直觀的使用方式。

引入WTR096A-28SS語音芯片確實提高了產品的交互體驗，但同時也需要進行語音模塊的開發，這是否增加了開發難度呢？實際上，并不是這樣的。讓我們來看一下增加了WTR096A-28SS語音芯片后的方案框圖。

0         WTR096A-28SS寵物喂食器方案

graph TB
A(MCU)<-->按鍵按鍵(按鍵模塊)
A(MCU)<-->投喂模塊(投喂模塊)
投喂模塊-->馬達控制
A(MCU)<-->WTR096A-28SS


subgraph WTR096A-28SS
語音播放
錄音播放
顯示
時鐘
end

在新的方案框圖中，顯示模塊和時鐘模塊的功能不再由MCU負責，而是由WTR096A-28SS語音芯片完成。這個語音芯片不僅具備語音播放和錄音播放的功能，還可以通過交互指令來控制顯示和時鐘。這意味著我們可以省去一顆獨立的時鐘芯片，并同時節省了MCU的IO口資源。

這樣的優化帶來了多重好處。首先，我們可以選擇性價比更高的MCU作為主控進行開發，因為MCU不再需要承擔顯示和時鐘功能。其次，省去了獨立的時鐘芯片，減少了成本和設計復雜度。最重要的是，通過語音芯片的集成，我們可以提供更強大的交互體驗，用戶只需通過簡單的交互指令即可控制顯示和時鐘，操作更加方便和直觀。

因此，引入WTR096A-28SS語音芯片后的方案不僅提高了產品的交互體驗，而且通過優化方案框圖，節省了成本和資源，并且并沒有增加開發難度。實際上，這樣的優化改進使得我們可以選擇性價比更高的MCU作為主控，并簡化了整體開發流程。

四、WTR096A-28SS語音芯片介紹

WTR096作為一款高品質語音芯片確實具備了16位的PWM解碼能力，并且最大支持存放90秒的聲音。支持串口控制，用戶可以通過串口時序發送指令來控制語音芯片的播放功能，包括播放語音、停止播放和循環播放。此外，用戶還可以通過相應的指令調節音量大小。

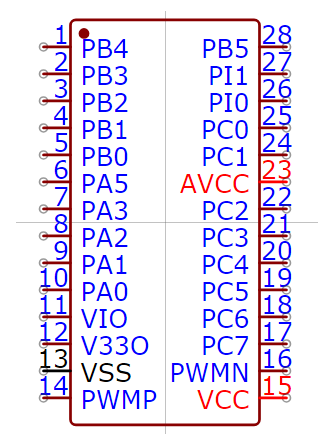

0         管腳圖

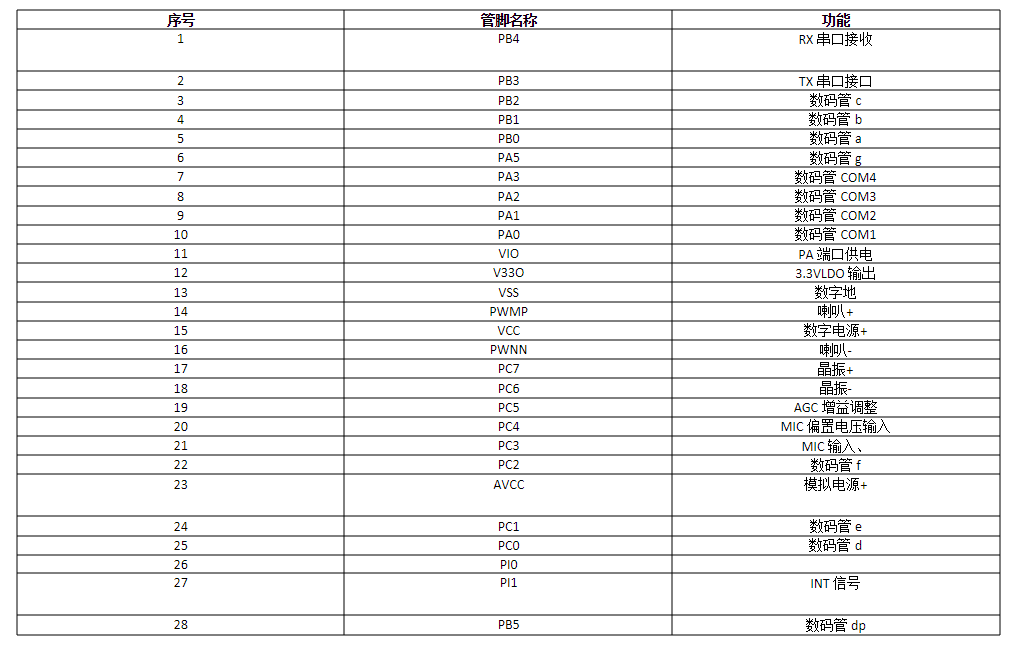

腳位說明

功能介紹

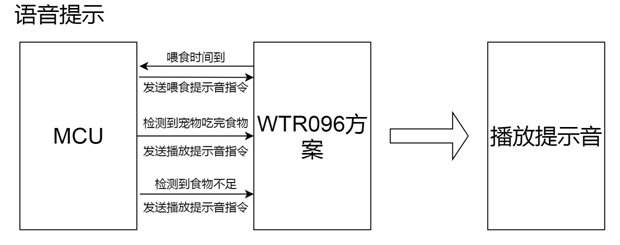

1：語音播放功能:

使用WTR096語音芯片可以為喂食器提供語音提示，從而提升用戶的交互體驗。

您可以根據實際需求，將不同的語音提示與相應的操作和狀態關聯起來，然后通過發送相應的指令控制芯片播放特定的語音。例如，在設定的定時喂食時間到達時，喂食器可以通過WTR096芯片播放語音做到喂食器餐前提醒，食物投放完成提醒，提示寵物主人進行喂食操作；或者在寵物吃飯餐食后進行提醒。當喂食器檢測到食物不足時，進行智能補充提醒，它可以通過語音提示提醒主人及時補充食物。這樣可以避免寵物因食物不足而挨餓，并提醒寵物主人及時進行補充。

通過WTR096語音芯片的語音提示功能，可以讓喂食器更加智能化和人性化，提供更好的用戶體驗和交互效果。

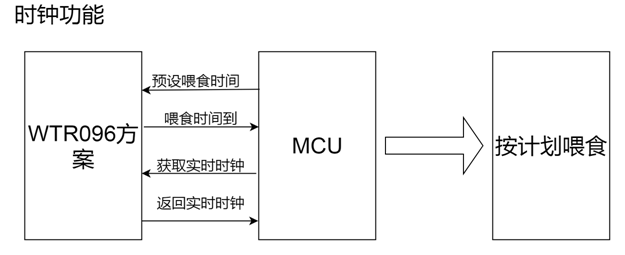

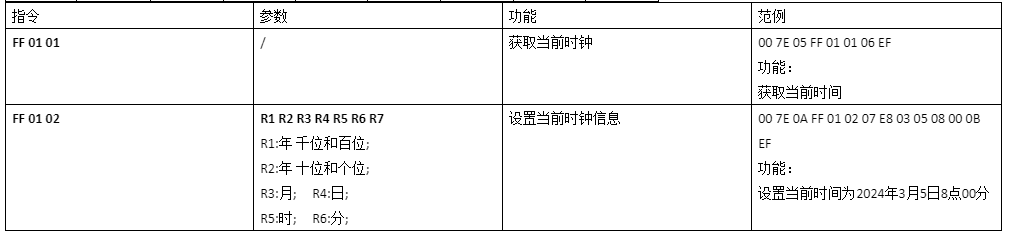

2：時鐘功能

借助WTR096芯片的強大時鐘功能，寵物喂食器可以實現精確的時鐘功能，為寵物喂食提供準確的時間參考。

WTR096芯片具備高精度的時鐘模塊，可以使用內部時鐘源或外部時鐘源來提供精確的時間基準。您可以通過配置芯片的時鐘設置，確保喂食器的時鐘與實際時間保持一致。

一旦設置好時鐘，喂食器可以根據預設的時間表準確地執行喂食任務。您可以設定每天的喂食時間，并在相應的時間點觸發喂食器的喂食動作。由于WTR096芯片提供的時鐘功能非常穩定和準確，可以保證寵物在準確的時間段內得到合適的喂食，有助于維持寵物的健康和飲食習慣。

此外，WTR096芯片還可以實現定時提醒功能，通過播放語音提示或其他方式提醒寵物主人對寵物進行喂食或其他相關操作。這樣，您可以依靠WTR096芯片的時鐘功能，為寵物喂食提供精確的時間參考，并提供相應的提醒功能，進一步增強喂食器的智能化和便捷性。

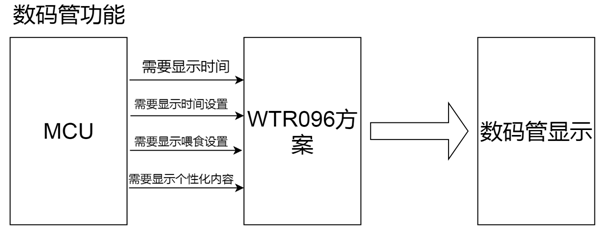

數碼管顯示：

WTR096芯片也可以支持數碼管顯示功能，用戶可以利用數碼管顯示作為交互界面，進行時間設置和寵物喂食設置等操作，實現在不需要聯網的情況下進行時間顯示和自動定時定量喂食。

通過數碼管顯示，用戶可以直觀地查看、設置和調整喂食器的時間信息和參數。例如，可以在數碼管上顯示當前的時間、日期等；同時，用戶可以通過按鍵等方式進行時間的調整和設置，從而確保喂食器的時鐘與實際時間保持一致。

此外，用戶還可以通過數碼管顯示屏幕上的菜單和選項，設置寵物的喂食時間表、喂食量等參數。通過簡單的操作，用戶可以進行時間和喂食設置，并在數碼管上實時查看和確認設置的結果。

數碼管顯示功能為用戶提供了直觀、便捷的交互界面，使得設置和調整喂食器的時間與喂食參數更加方便和直觀。通過結合WTR096芯片的時鐘和數碼管顯示功能，寵物喂食器可以實現更高的智能化水平，提供更好的用戶體驗和操作便利性。

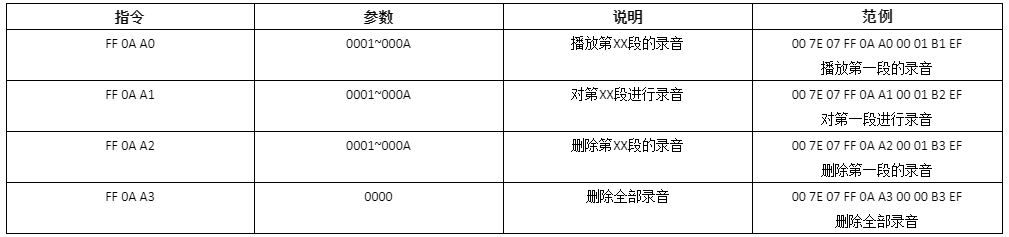

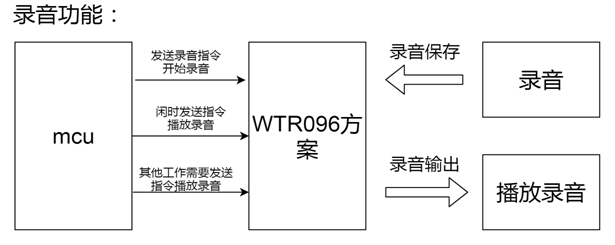

錄音功能：

WTR096芯片支持錄音播放功能，這使得寵物喂食器可以在主人不在的時候，播放主人的聲音，從而減輕貓咪的焦慮感。同時，在喂食器投食時播放主人的錄音，也可以增加與貓咪的互動性，并通過聲音提升主人與貓咪的感情。

通過WTR096芯片，您可以錄制主人的聲音并保存在喂食器中。當喂食器需要播放時，可以通過相應的指令觸發芯片播放錄音。例如，在主人不在家時，可以設置定時任務讓喂食器在特定的時間段播放主人錄制的聲音，例如主人的呼喚、安慰的話語等，這可以讓貓咪感受到主人的在場，減輕它們的焦慮感。

另外，當喂食器進行投食時，也可以播放主人錄制的聲音，例如呼喚貓咪的聲音或者提醒它們來進食的聲音。這種互動性的增加可以讓貓咪更加愉悅，并與主人建立更緊密的聯系和感情。

通過WTR096芯片的錄音播放功能，寵物喂食器可以提供更多的互動方式，增強主人與貓咪之間的交流和情感連接，并為貓咪提供更加溫暖和安心的喂食環境。

指令介紹

串口時序控制說明：

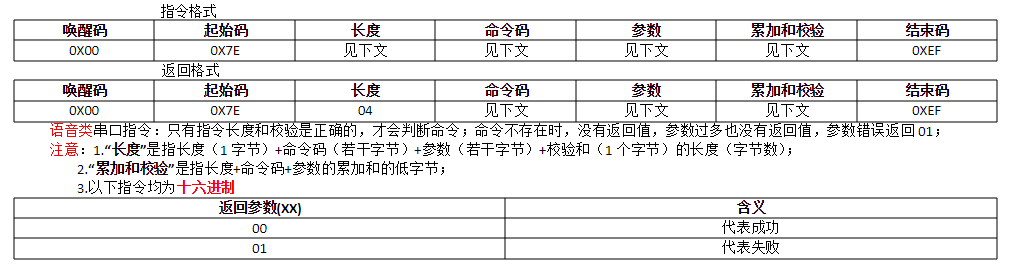

協議命令格式

內置標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：

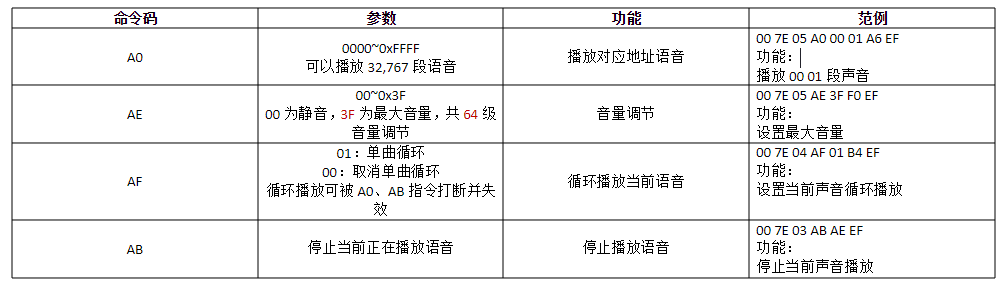

語音播放指令（部分）：

語音播放部分：

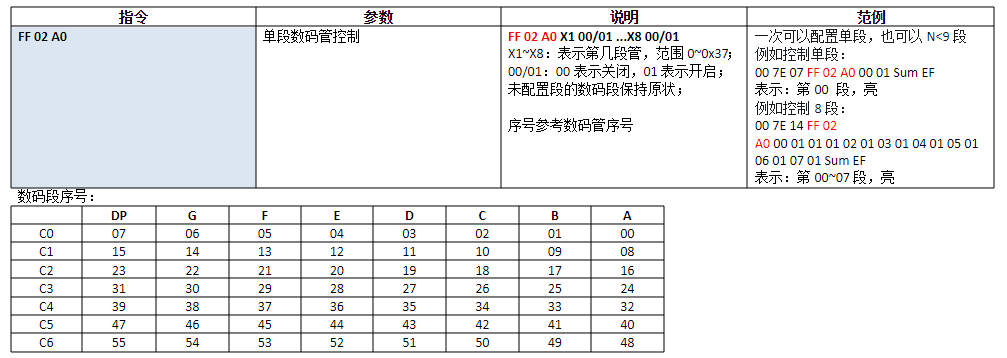

數碼管指令介紹（部分）    ：

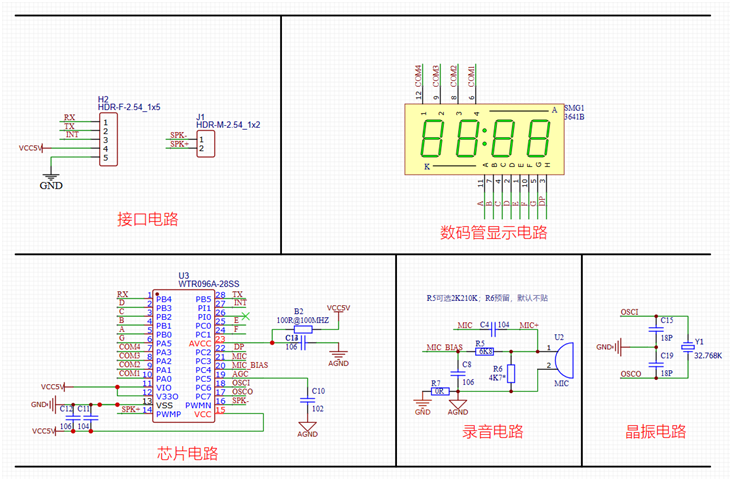

五、應用原理圖
