　　一．方案背景描述　　
　　近幾年，智慧可穿戴設備大行其道，手環作為最簡單方便的設備，已經成為我們?nèi)粘Ｉ畹谋貍淦?。尤其健康問題更是受到極大關注。對于運動愛好者而言，運動手環不僅僅可以計算每天的運動量，每天消耗的卡路里，它還是一種潮流，全民健身的時代已經來臨了，很多產品都帶有計步功能。每天的運動量也成了大家茶余飯后的談資。特別是近三年的疫情影響，很多公司，學校，協會等很關心自己員工或成員的身心健康，希望其成員能以健壯的身體，飽滿的狀態投入到工作和學習中，防止萬一情況，小則封鎖樓幢，大則整個社區停產停工，禁止出入，造成公司和個人沉重的經濟損失，開始以每天/周/月的走路步數作為某種考核指標，鼓勵其成員參與體育運動，強身鍵體。

　　
　　傳統的計步器都是用數字顯示步數，時間等，但有缺點就是要不停地去看手環且功能音調不人性化，跑步人多時甚至會出現低頭手環分心跌倒或與人碰撞的傷心事，為避免出現上述現象，增加跑步走路的樂趣。

　　本方案采用WT2003芯片增加語音功能。不但可用耳朵聽語音播報時間，步數，卡路里，目標步數差等（依用戶需求設置），而且可以播放音樂或英語口語美文（計步器內置體態傳感器，可識別運動方向或手勢，可用抬手切換音樂，甩手聽時間步數等功能，由大家去發揮）。實現鍵身運動，休閑學習兩不誤，肯定會獲得廣大健身愛好者的喜愛?！　?/span>

　　其次采用WT2003H芯片方案，可省掉幾顆芯片：一顆存貯音樂的FLASH芯片（W25QXX之類），一顆功放芯片（如8002之類），一顆音頻解碼或錄音芯片（ISD14XX,).工程師可以用更低的成本和功耗去實現原有功能,提升公司利潤和產品竟爭力.采用本方案可降低產品的開發難度,工程師只要寫很少的代碼,用WT2003芯片提供的通信協議，可直接命令WT2003H系列芯片實現顯示，播放音樂等工作。　 　　

　　二．方案系統組成　　
　　2.1系統主要功能　　
　　● 采用創唯WT2003H芯片（SOP16/24/QFN32引腳，120Mhz主頻），實現電子計步器的主控及語音功能；　　
　　● 按鍵設定功能：通過2個按鍵對計步器進行設定；　　
　　● LCD顯示功能：通過MCU內置的LCD驅動以I2C/SPI聯接LCD,顯示當前時間、步行數、卡路里消耗量，音樂名稱歌詞或英文單詞等信息，可選關閉屏幕以節約電量；　　
　　● 步行數和卡路里消耗量計算：通過3軸MEMS ADXL362檢測運動過程，計算出步行數并依據設定的體重和步長計算出卡路里消耗量；　　
　　● 內存功能：保存步行數等重要數據到內部閃存，閃存具有掉電保護功能，避免意外丟失數據；　　
　　● 音樂播放和報時報步數功能：可播放切換音樂英語，設置定時或整百千播報步數；　　
　　● 電量不足時，可發出“嘟嘟”“電量不足，請充電”報警聲；　　
　　● 充電功能：可用磁吸式或USB防水接口充口，節省購買電池的費用。　　
　　● 藍牙功能：外接藍牙模塊，實現手機與計步器的信息交流?！　?br/>　　● 手機APP:  微信，電話等可顯示在手環LCD上或用語音播放“微信來了”“電話來了”；每天的步數，運動時間等也可通過手機上傳到云平臺?！　?/span>

　　計步原理及算法：　　

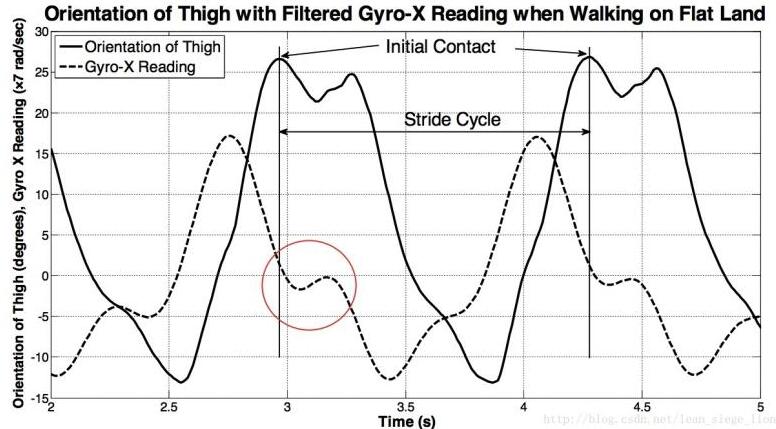

　　通過姿態傳感器采集X Y Z軸方向的加速度數據畫出圖（下圖），會發現走路的方向及重心移動方向，都會周期性的正---零----負---零---正，也就是加速度值在零點上下回來轉換，就向蕩秋千鐘擺一樣的運動，且周期基本相近。　　

　　計算過程：　　
　　使用截止頻率為3Hz的六階巴特沃斯低通濾波器來濾波降噪，再使用過零點檢測法去檢測步數。之所以選擇3Hz截止頻率，是因為人類快走時平均范圍是每秒2.5步[相當于每分鐘150步]。截止頻率越低，對平滑波形效果越好，把在零點附近的毛刺過濾到最小，又能清晰地顯示步態周期的波形。每周期可取三點（A最高點，B零點，C最低點），最高/低點AB是拐點可用差分求出，零點C由絕對值與單調性求出，滿足這ABC三點時，步數加一。

　　

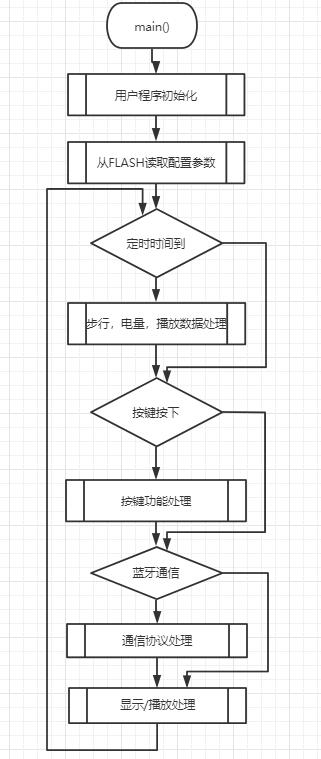

　　2.2程序流程圖

　　

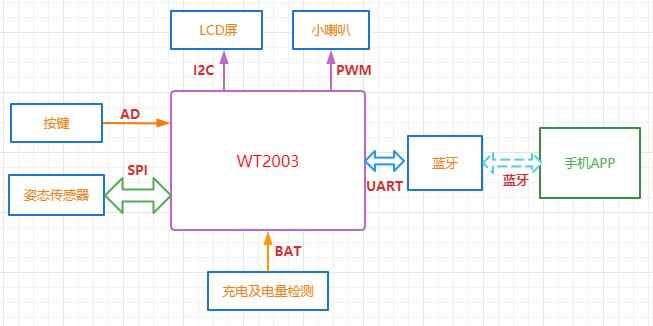

　　2.2系統結構框圖

　　
　　2.3主要芯片介紹
　　

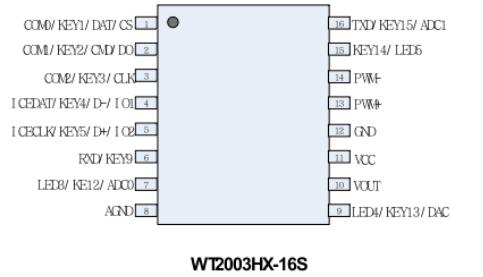

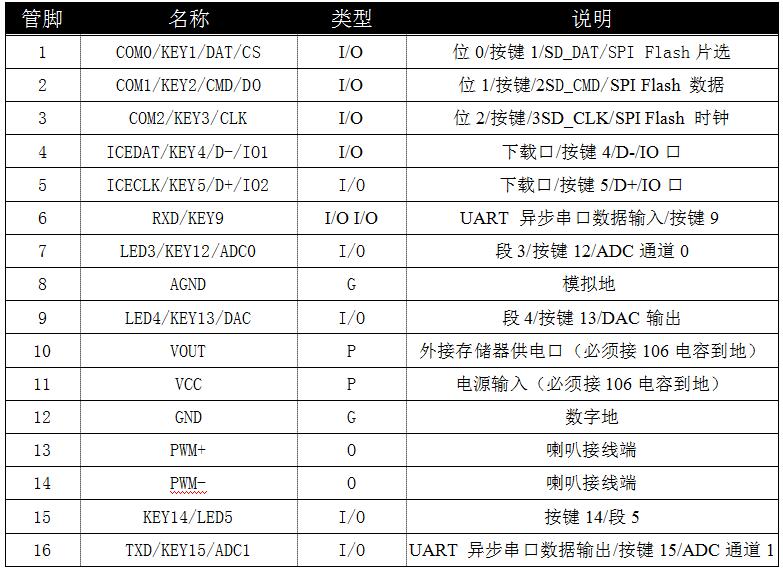

　　2.3.1 WT2003H芯片

　　WT2003HX是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，可內置350秒900秒語音容量?，F(xiàn)有 WT2003HX-16S、WT2003HX-24SS、WT2003HP8-32N（體積小4*4MM） 三種封裝的芯片?？刂品绞届`活：支持UART控制模式；支持一線串口和兩線串口控制模式；支持按鍵控制模式
　　
　　● UART控制模式：標準UART通信接口，默認波特率9600；支持 SPI-Flash作為存儲器。帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。 32 級音量可調、最大可以支持外掛 128Mbit 的 Flash；　　
　　● 一線串口控制模式：可通過發碼端控制語音播放、停止、循環播放和音量大?。?級音量可調、支持 SPI-Flash做為存儲器：最大可以支持外掛 128Mbit 的 Flash；　　
　　● 兩線串口控制模式：可通過發碼端控制語音播放、停止、循環播放和音量大??；8級音量可調、支持 SPI-Flash做為存儲器：最大可以支持外掛 128Mbit 的 Flash；　　
　　● 按鍵控制模式：觸發方式靈活，可隨意設置任意按鍵為脈沖可重復觸發、脈沖不可重復觸發、無效按鍵、電平保持不可循環、電平保持可循環、電平非保持可循環、上一曲不循環、下一曲不循環、上一曲可循環、下一曲可循環、音量+、音量-、播放/暫停、停止、播放/停止等15種觸發方式，最多可用10個按鍵觸發控制輸出；　　
　　● 上電默認不播放；具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平；　
　　● 支持切換音頻輸出方式，樣品默認SPK輸出 ，如需DAC輸出，請參考音頻輸出切換指令；　　
　　● 支持語音高品質音頻格式，（音頻碼率支持8kbps~320kbps）聲音優美；　　
　　● 內置0.5W D類功放；　　
　　● 兩個16位異步分頻器定時器；　　
　　● 數字音頻流,IIS支持主機和從機模式；　
　　● 一個紅外遙控解碼器；　　
　　● 16 bit高精度ADC；　　
　　● 16 bit高精度DAC；　　
　　● 大功率IO驅動能力，最高可直接驅動64mA；　
　　● 單芯片使用（使用內置容量）時內置語音需出廠前寫入?！　?br/>　　● 支持UART更新程序以及語音，建議畫板時預留UART串口，升級請參考串口升級文檔。　　

　　2.4 ADL362姿態傳感器芯片　　
　　ADL362是一款超低功耗、3軸MEMS加速度計，輸出數據速率為100 Hz時功耗低于2 μA，在運動觸發喚醒模式下功耗為270nA。與使用功率占空比來實現低功耗的加速度計不同，ADXL362沒有通過欠采樣混疊輸入信號；它采用全數據速率對傳感器的整個帶寬進行采樣?！　?br/>　　ADXL362  通常提供12位輸出分辨率；在較低分辨率足夠時，還提供8位格式化數據以實現更高效的單字節傳送。測量范圍為±2 g、±4 g及±8 g，±2   g范圍內的分辨率為1 mg/LSB。噪聲電平要求低于ADXL362正常值550 μg/√Hz的應用可以選擇兩個低噪聲模式（典型值低至175μg/√Hz）之一，電源電流增加極小?！　?br/>　　除了超低功耗以外，ADXL362還具有許多特性來實現真正的系統級節能。該器件包含了一個深度多模式輸出FIFO、一個內置微功耗溫度傳感器和幾個運動檢   測模式，其中包括可調闕值的睡眠和喚醒工作模式，在該模式下當測量速率為6HZ（大約）時功耗低至270nA。如有需要，可在檢測到運動時提供一個引腳輸  出來直接控制外部開關。此外，ADXL362還支持對采樣時間和/或外部時鐘進行外部控制。　　
　　ADXL362可以在1.6V至3.5V的寬電源電壓范圍內工作，并且必要時可以與采用獨立低電源電壓工作的主機接口。ADXL362采用3 mm × 3.25 mm × 1.06 mm封裝。
