一、簡介

      隨著智能電子門鎖普及，電子門鎖的市場也隨著打開，安裝智能化電子門鎖也為大勢所趨?，F(xiàn)我司推出基于WTL580微波雷達的電子鎖應用方案，通過檢測門鎖周圍是有活動人體存在來激活門鎖。我司W(wǎng)TL580微波雷達方案采用5.8GHz微米波雷達傳感器技術，5.8GHz微波雷達是一種基于微波技術的感應裝置，主要工作在5.8GHz的特定射頻范圍內。它具有集成度高、體積小、功耗低、響應速度快等特點，只需要在模塊外圍添加少量元器件即可實現高精度距離感應。結合雷達信號處理和精確的人體感知算法，實現對運動和靜態人體的高靈敏度人體存在感知。采用免驅動模式，客戶只需將模塊連接到應用產品上，即可快速實現產品觸發應用交互。

二、方案對比

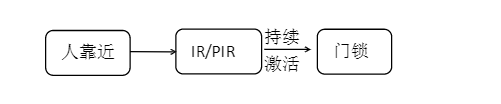

傳統方案：

WTL580方案：

      通過方案框圖可知，傳統方案只是單純的持續觸發狀態，缺少完善的電源管理導致功耗偏高，進而導致電池很快就耗完電了。在電子門鎖中添加WTL580微波雷達方案，用戶只需靠近即可實現激活電子鎖，除了感應靈敏外，WTL580微波雷達方案只觸發一次，等下次檢測動人有動作時才會再次觸發激活電子門鎖，而我司W(wǎng)TL580微波雷達方案功耗低致16UA左右，優勢明顯。我司W(wǎng)TL580微波雷達方案采用5.8GHz微米波雷達傳感器技術，與其他解決方案相比，在人體傳感應用中具有明顯優勢:

1.除了對運動的人體敏感外，還可以對傳統的無法識別微動和坐臥的人體的解決方案敏感;

2.環境適應性好，感應效果不受周圍環境如溫度、亮度、濕度和光波動的影響;

3.外殼滲透性好，可隱藏在外殼內部工作，無需在產品表面開孔，提高產品美觀度;

4.每個距離門上的最大感應距離和靈敏度可靈活配置，實現靈活精細的個性化配置。

三、產品介紹

產品特性

●遠距離偵測應用，距離范圍：正向0~5m

●工作頻率中心頻點5.8GHz

●發射功率可編程(-20dBm-1dBm)

●<-95dBm接收靈敏度

●諧波抑制比:>40dBc

●多普勒頻率范圍:5Hz-1.5KHz

●工作電壓：2.7V~3.3V

●工作電流:16uA左右

●抗干擾性強

●通信接口：IIC/IO模式

應用領域

●智能家居：

感知人體的存在和距離，報告監測結果，按需智能控制家電運行；

●智慧安防：

感應門禁，感應報警，觸發聯動應用與攝像頭等。

●智慧照明：

識別和感知人體，準確的位置檢測，可用于公共場所或家庭照明設備如感應燈，燈泡燈，臺燈，鏡子燈等。

●智能商業：

在設定的距離間隔內識別人體的接近或距離;及時點亮屏幕，使設備在人體在場的情況下保持明亮;

使用及配置

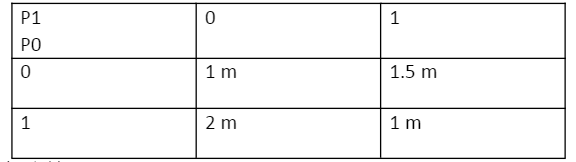

●IO配置：測量距離模式選擇：

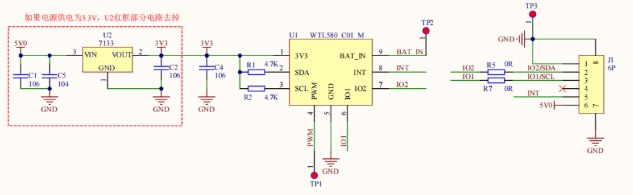

●應用原理圖如下：

●I2C配置流程

1.設置12C讀寫速率為1k;

2.向7位設備地址0x5C，配置24bit地址0x000000，寫入8bit數據0xE2;(全局復位)

3.向7位設備地址0x5C，配置24bit地址0x000000，寫入8bit數據0x32;(CPU復位)

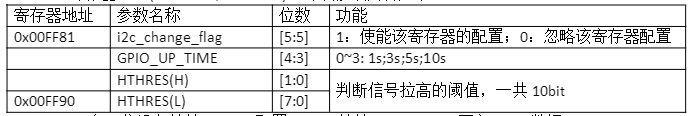

4.向7位設備地址0x5A，配置24bit地址，寫入8bit數據，其中，固件包含了兩個可配

寄存器地址(0x00FF81,0x00FF90)，可以修改內容如下：

5.向7位設備地址0x2E，配置24bit地址0x000000，寫入8bit數據0x00。（重啟程序）

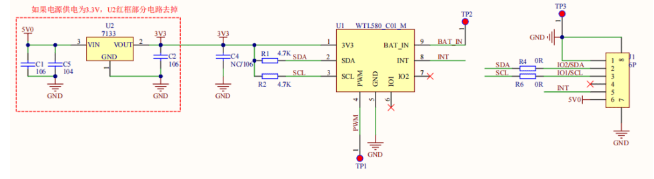

應用原理圖如下：

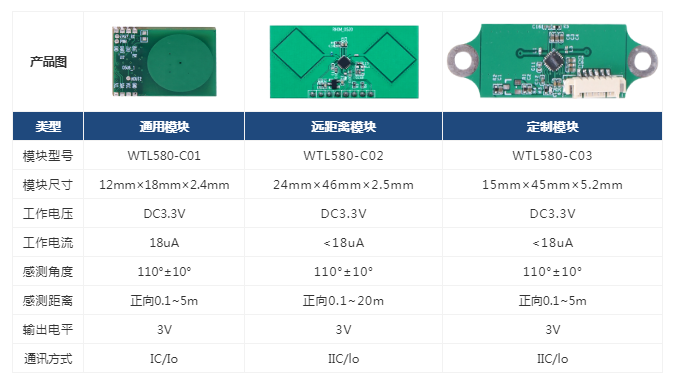

四、模塊展示
