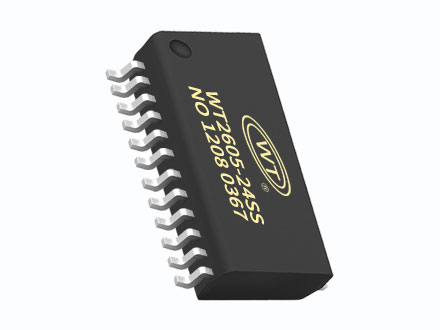

WT2605-24SS 音頻錄音芯片是深圳唯創知音電子自主研發的智能型無線音頻數據傳輸、錄音、加上MP3音頻播放產品，是低成本高效率的立體聲無線傳輸方案，具有集成度高，體積小，低功耗，傳輸速度快等特點，只需在芯片外圍加上少許的元器件就可以實現高品質立體聲音頻的無線接收。

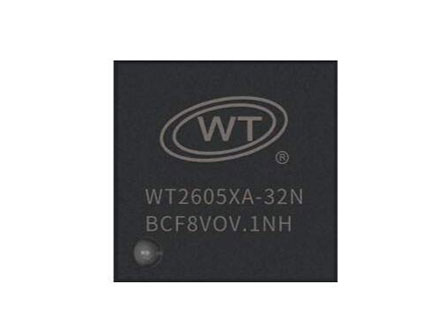

WT2605X錄音芯片采用免驅動方式，客戶只需要把芯片接入應用產品，就可以快捷的實現音樂無線傳輸，享受藍牙芯片的樂趣。WT2605主要具備三大功能特點、自帶MP3功能（可以外掛TF卡、U盤）、手機藍牙通訊、UART串口控制。目前WT2650X系列由WT2650X-16S/WT2650X-24SS/WT2650XA-32N,分別采用SOP16、TSSOP24、QFN32三種封裝（參考資料可在線下載或聯系我司客服人員獲取）。

產品特點

（1）標準UART通信接口，可以靈活實現指定地址播放、指定文件名播放等模式。

（2）采用WT2605為核心，同時支持SPI-FLASH、SD卡、U盤三種存儲方式。
（3）USB接口實現主機（USB HID）、從機（USB讀卡器）自動切換和USB聲卡功能。
（4）支持FAT16，F(xiàn)AT32文件系統，支持MP3、WAV（PCM、IMA-ADPCM）。
（5）支持離線升級程序。
（6）空曠可達到30-50M。
（7）在MP3模式下，有U盤和SD卡時，先響應U盤，再響應SD卡。
（8）符合藍牙5.0和BLE規范。
（9）典型TX輸出功率+2db。
（10）音頻編解碼器支持16位立體聲DAC和兩個通道16位ADC。
（11）高性能立體聲ADC具有90dB的信噪比。
（12）三組多功能32位定時器，支持捕獲和PWM模式。
（13）USB2.0主機/從設備控制器，即可連接U盤，也可以當模擬U盤連接電腦。

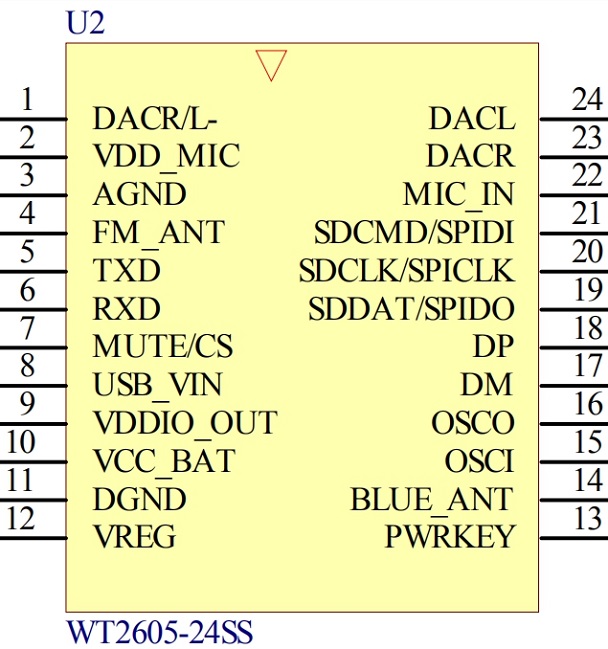

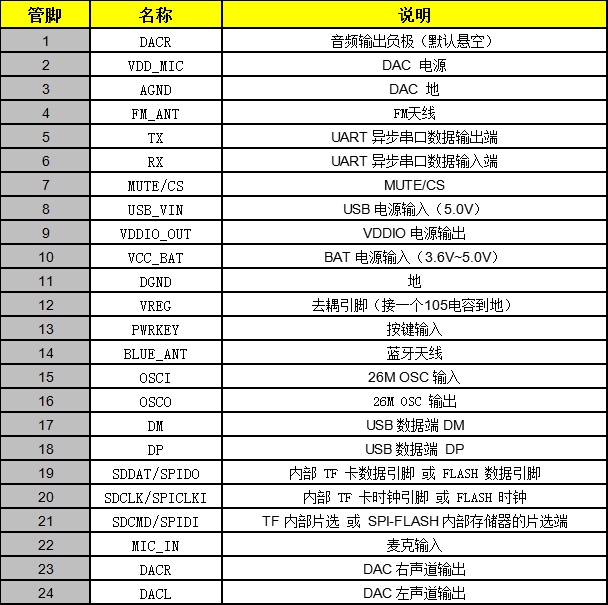

管腳介紹

●管腳數字按照上圖排列順序

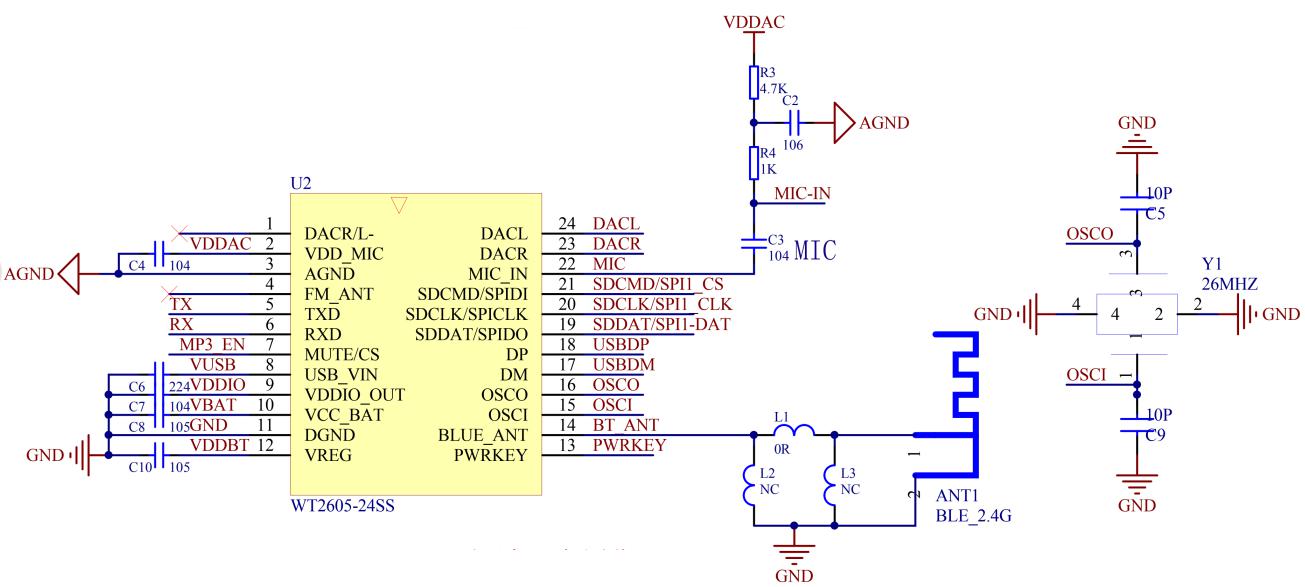

芯片原理圖

應用范圍

WT2605X-24SS藍牙錄音芯片 主要應用于短距離的音樂傳輸，可以方便地和筆記本電腦，手機，PDA等數碼產品的藍牙設備相連，實現音樂的無線傳輸。如：藍牙音響，藍牙立體聲耳機，免提電話，藍牙無線傳輸音頻，車載音響系統，車載免提、便捷式導航設備、藍牙錄音和語音錄音。
