 　　WT588E02B語音芯片是一款SPI通訊方式的語音芯片、最大的特點便是客戶可以自行通過SPI協議，按照規定的數據更換流程發送語音數據，實現客戶可以在線更新音頻數據，有利于客戶產品的升級迭代，保持產品活力。
　　
　　為了“服務好工程師，服務更多的工程師”這個目標，讓唯創知音的語音芯片可以替客戶完成更多的功能，推出了數碼管擴展功能。通過將唯創知音的語音芯片的IO口與數碼管相連接，便可以代替客戶驅動數碼管，實現數碼管的顯示。而客戶僅僅需要4個IO口與唯創知音的語音芯片通訊，大大節省了客戶主控芯片的資源。下面先介紹一下唯創知音的芯片的基本信息，讓您對唯創知音的這款芯片的功能有一個大概的了解，在為您介紹唯創知音此款功能的應用場景。
　　
　　WT588E02B語音芯片特點介紹：
　　
　　1.16位DSP語音芯片、32Mhz內部振蕩；
　　
　　2.工作電壓2.0~5.5V；
　　
　　3.16bit的PWM/DAC輸出、可直接驅動8R 0.5W喇叭；
　　
　　4.支持6K~32Khz的WAV文件；
　　
　　5.客戶可以通過MCU或配套下載器在線更換芯片內部語音內容；
　　
　　6.支持模擬SPI通訊；
　　
　　7.支持最大4通道16K采樣率混音；
　　
　　8.支持最高16通道m(xù)idi播放（8K采樣率）；
　　
　　9.支持224段地址，有更多需求可以擴展；
　　
　　10.具有硬件SPI接口、UART接口、IIC、內置比較器等接口?？梢詾榭蛻舳ㄖ聘黝惞δ?。
　　
　　11.芯片內置220k byte的存儲（不包含主控程序）。
　　
　　12.芯片主控程序和內置存儲數據均可擦除再燒寫。
　　
　　13.芯片上電初始化時間大概為200ms
　　

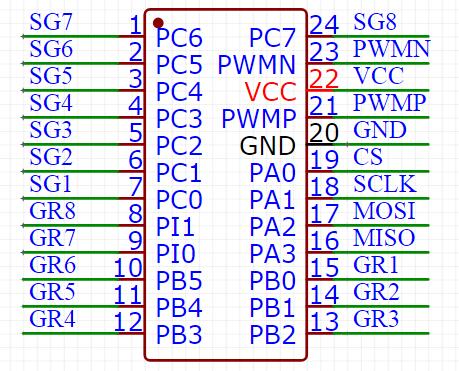

　　引腳功能圖：

　　

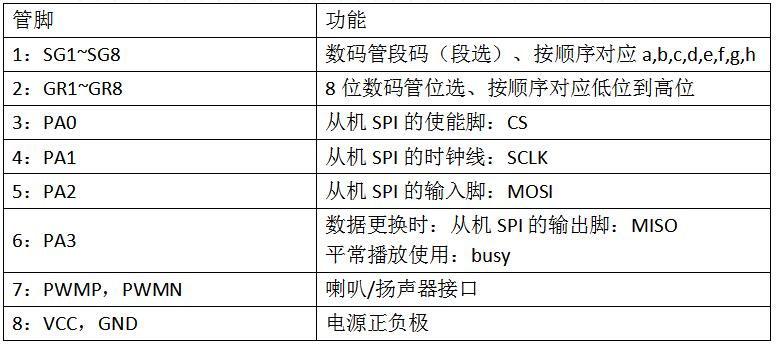

　　管腳功能
　　
　　1：SG1~SG8 數碼管段碼（段選）、按順序?qū)?yīng)a,b,c,d,e,f,g,h
　　
　　2：GR1~GR8 8位數碼管位選、按順序?qū)?yīng)低位到高位
　　
　　3：PA0 從機SPI的使能腳：CS
　　
　　4：PA1 從機SPI的時鐘線：SCLK
　　
　　5：PA2 從機SPI的輸入腳：MOSI
　　
　　6：PA3 數據更換時：從機SPI的輸出腳：MISO
　　
　　平常播放使用：busy
　　
　　7：PWMP，PWMN 喇叭/揚聲器接口
　　
　　8：VCC，GND 電源正負極
　　

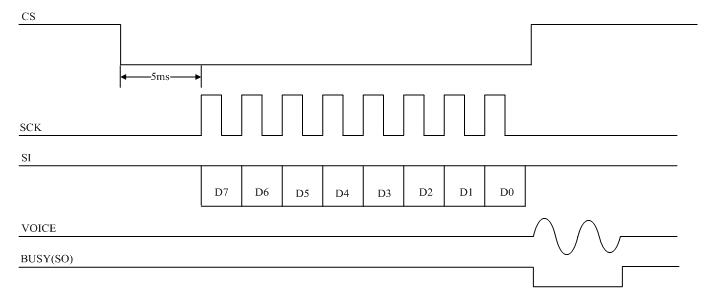

　　通訊協議介紹：
　　
　　SPI是串行通訊協議，也就是說數據是一位一位的傳輸?shù)摹ISO引腳和MOSI引腳上的數據的MSB位必須與SPSCK的第一個邊沿同步，在SPI傳輸過程中，在同步時鐘信號周期開始時（上升沿）數據上線，然后在同步時鐘信號的下降沿時，SPI的接收方捕捉位信號，在時鐘信號的一個周期結束時（上升沿），下一位數據信號上線，再重復上述過程，先發高位，直到一個字節的8位信號傳輸結束。由此可以實現控制語音播放、停止、循環等。詳細說明可見下面介紹。
　　
　　SPI控制模式由芯片CS、SCK和SI進行控制操作，每發一個字節數據前，CS先拉低4ms至20ms，推薦使用5ms，然后再發送CLK，接收數據高位在先，在時鐘的下降接收數據。時鐘周期介于160us～2ms之間，推薦周期使用200us。發數據時先發高位，再發低位。數據中的指令根據指令表來發送。
　　

　　

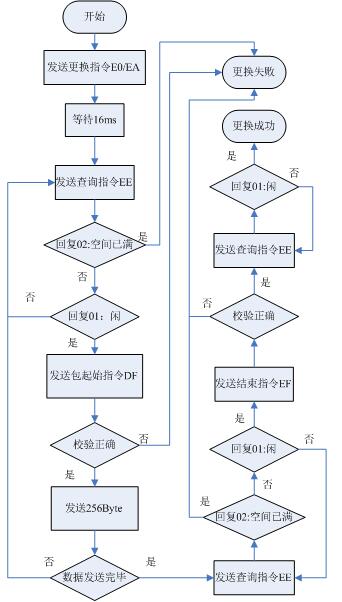

　　更換流程

　　

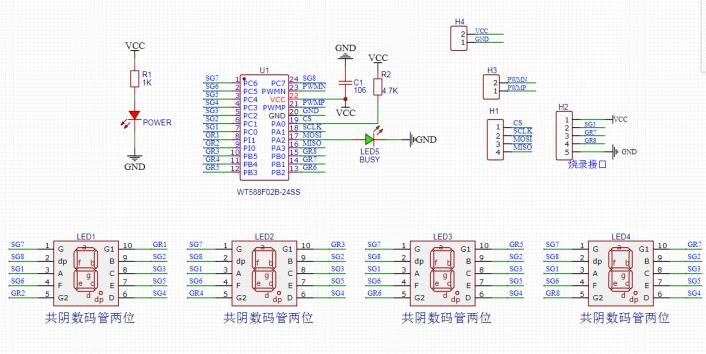

　　應用原理圖：

　　
　　WT588E02B語音芯片應用場景介紹：
　　
　　知道了唯創知音語音芯片的各個指令（詳細資料可以聯系我司在線客服獲?。?/span>也就知道了唯創知音在對于數碼管的操作是比較詳細的，通過指令，客戶可以隨意靈活地去控制數碼管，細致到單段的控制。當然除了細致的數碼管的控制，還有自行更換語音，?！　?br/>　　　　
　　例1：在智能鬧鐘行業；客戶MCU可以通過發送指令給語音芯片進行數碼管的控制，而且可以通過手機App等途徑，讓客戶自行選擇鈴聲，替換掉原來的聲音，增加產品活力?！　?br/>　　
　　例2：在游戲行業。通過更換游戲聲音，不同的數碼管控制，從而能夠制出不同的游戲設備。比如利用游戲投籃機，八位數碼管既可以分成2個4位數碼管，進行投籃PK，又可以將其中1個4位的數碼管進行一個倒計時，變成投籃闖關，這個都是可以有客戶自行選擇創造。這是對統一個游戲類型的規則改造而出來的不同游戲，但是我如果可以游戲聲音替換為拳擊器，是不是有是一個不一樣的產品。　　
　　　　　　　
　　總結：簡而言之，唯創知音的語音芯片具有在線更新語音內容，又具有自由靈活地8位數碼管控制，又只需要占用客戶MCU的4個IO口，讓客戶有更多的資源去處理更多的信息。
