 　 一、產品功能、背景及市場介紹　　
　　產品功能：插座測試儀是一種便攜式電氣儀器，用于測試電源插座的正確操作和接線標準。它通常是一種手持儀器，可以直接插入插座，插腳安裝在測試儀上，也可以配備短引線和插頭。　　　　　　
　　產生背景：根據國家統計局數據顯示，我國每年因觸電造成死亡人數均超過8000人，其中由于不安全用電和不規范安裝鋪設電氣設施造成觸電事故占80%。在觸電事故中，因為處置不當，造成施救人連環觸電身亡的事件不在少數，未成年人遇到這類情形，更容易先過去搖晃呼喚大人，最終造成多人觸電悲劇。因此在規范的電氣施工中，插座測試儀是一個常用檢測是否有電氣安全隱患的工具。　　　　　

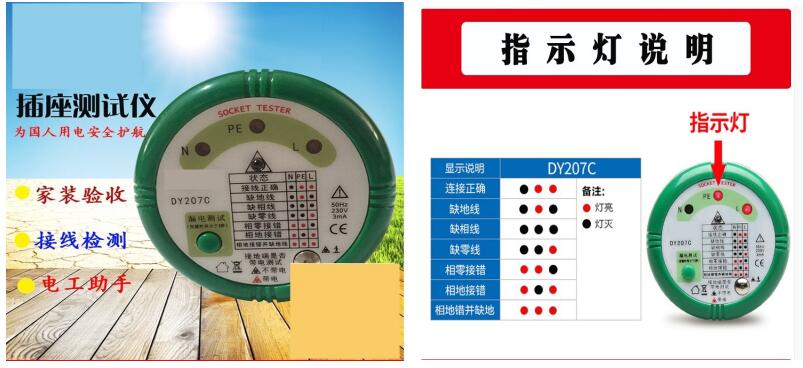

　　市場環境：目前市面上的插座測試儀大多為如下圖所示。
　　產品分析：電路結構簡單，僅用LED指示燈顯示各種檢測狀態，沒有語音播報，判斷不易，用戶體驗較差。

　　二、WT588F02B基本功能、特點及應用框圖　　
　　WT588F02B的應用特點：　　
　　1.16位DSP語音芯片、32Mhz內部振蕩?！　?br/>　　2.工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由于串口使用TTL電平通信）?！　?br/>　　3.16bit的PWM/DAC輸出，可直接驅動8R 0.5W喇叭?！　?br/>　　4.支持6K~32Khz的WAV文件，以及MIDI文件。　　
　　5.支持4通道16K采樣率混音。　　

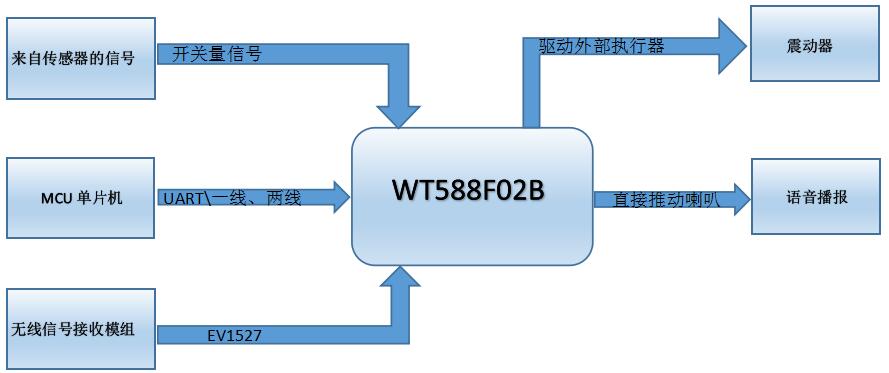

　　6.客戶可以通過配套下載測試板在線更換芯片內部語音內容?！　?br/>　　7.支持一線串口、兩線串口、UART、SPI、IIC、比較器等通訊方式?！　?br/>　　8.支持1000段地址（地址小于224段為單字節發碼，大于等于224段為雙字節發碼）?！　?br/>　　9.芯片內部有256K byte 的存儲空間，可以做掉電記憶功能、數據存儲等功能（可擴展給用戶MCU做緩存空間）?！　?br/>　　10.芯片主控程序和內置存儲數據均可擦除再燒寫?！　?br/>　　應用框圖

　　
　　1、傳感器的信號：一些開關量的感應器例如：切斜度檢測開關、震動檢測開關等。2、MCU單片機：可以和WT588F02B進行一些通訊，實現方式靈活多樣，常用的UART、一線、兩線等。3、無線信號接收模組：應用在需要遠距離和WT588F02B通訊的場合，常用的有EV1527協議等。　　　　　　　　
　　三、具體應用案例　　
　　下面我們以應用實例：WT588F02B智能插座測試儀設計方案直觀的呈現：　　
　　1）智能插座測試儀方案概述　　
　　通過三路光電隔離驗電檢測電路來檢測插座的連接是否正確，有無缺地線、缺火線、缺零線、零火線接錯（遵循國標GB左零右火）、火地線接錯、相地錯等故障。另外一路漏電檢測光電隔離電路來檢測是否漏電，然后通過WT588F02B-8S檢測A3、A1、A2、A4的電平狀態來對應播報檢測結果。
　　

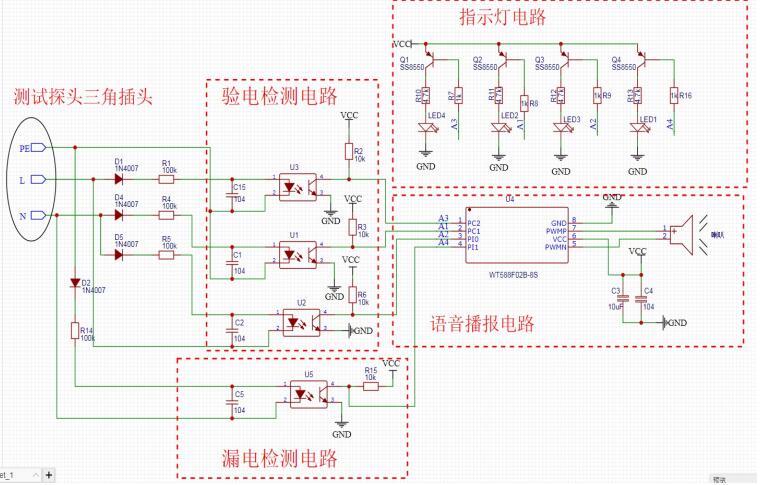

　　原理圖

　　

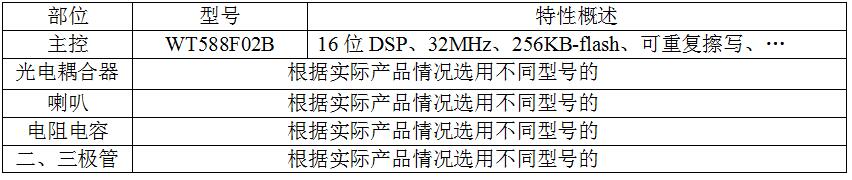

　　BOM表格
　　

　　
　　應用電路工作原理分析　　
　　測試探頭是三孔插座采用的就是我國的標準接線方法，即：零線在左，火線（相線）在右，上面的是地線。接入三個整流二極管1N4007是因為光耦內部發光二極管的反向耐壓通常都達不到220V，所以接入整流二極管1N4007以保護光耦內部發光二極管的PN結不被反向電壓擊穿損壞?！　?br/>　　我們來分析一下這個電路的工作邏輯：　　
　　(1)如果正常接線，則U1光耦內部發光二極管截止，U2光耦內部發光二極管導通，U3光耦內部發光二極管截止，輸出信號給WT588F02B-8S；　　
　　(2)如果火線和零線接反了，則U1光耦內部發光二極管導通，U2光耦內部發光二極管導通，U3光耦內部發光二極管截止，輸出信號給WT588F02B-8S；　　
　　(3)如果火線和地線接反了，則U1光耦內部發光二極管導通，U2光耦內部發光二極管截止，U3光耦內部發光二極管導通，輸出信號給WT588F02B-8S；　　
　　(4)如果缺少零線或零線斷了，則U1光耦內部發光二極管截止，U2光耦內部發光二極管截止，U3光耦內部發光二極管導通，輸出信號給WT588F02B-8S；　　
　　(5)如果缺少地線或地線斷了，則U1光耦內部發光二極管截止，U2光耦內部發光二極管導通，U3光耦內部發光二極管截止，輸出信號給WT588F02B-8S；　　
　　(6)如果缺少火線或火線斷了，則U1光耦內部發光二極管截止，U2光耦內部發光二極管截止，U3光耦內部發光二極管截止，輸出信號給WT588F02B-8S；　
　　(7)在出現“缺零并且相零錯”或者“缺地并且相地錯”這兩種錯誤之一的時候，由于二極管的極性一致，正好對光耦內部發光二極管提供電流通路，所以三個光耦內部發光二極管都會導通起來，輸出信號給WT588F02B-8S。　　
　　(8)檢測到漏電時，則U1光耦內部發光二極管導通，輸出信號給WT588F02B-8S　　

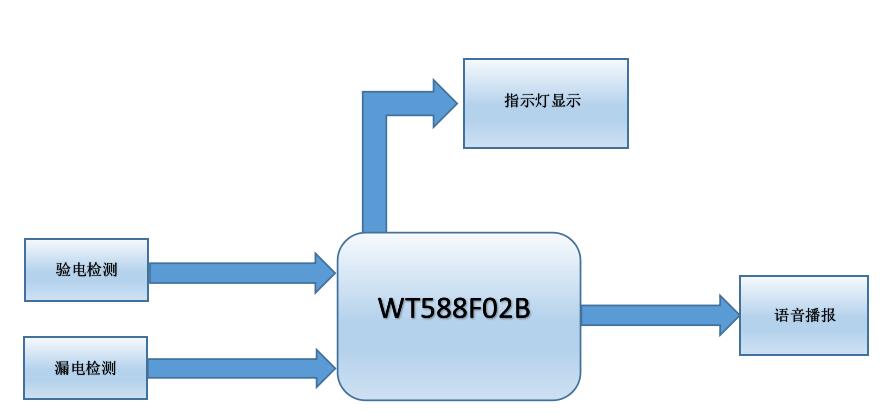

　　此時對應的指示燈會亮，WT588F02B-8S通過這些狀態的排列組合(即：A3、A1、A2、A4)的邏輯電平來播放檢測結果?！　?br/>　　應用案例框架圖

　　
