 　　隨著科技水平的迅速發展，各類電子產品層出不窮，產品質量保障問題也成了一個值得重視的問題；特別是應用于工業生產的產品，對于在高低溫環境下能否正常使用也成為了一個重要的衡量標準。對老化房、老化箱的要求也明顯提高，需要顯示實時溫度、并且能夠設置老化時間，不需要人工去進行停止。
　　目前市場上關于老化箱方案一般有：
　　方案一：MCU+74HC573鎖存芯片+時鐘芯片+語音播報芯片+溫度探頭；
　　方案二：MCU+74HC573鎖存芯片+晶振+語音播報芯片+溫度探頭；

　　而我們下面將要介紹的方案只需要MCU+WT588F02KD-24SS語音芯片+秒跳芯片+溫度探頭即可實現上述的功能需求。WT588F02KD-24SS老化箱方案簡介如下：

　　一、功能概述
　　★可以支持4位數碼管調節亮度(可以擴展10個) ;
　　★可以支持32個發光二極管LED單獨調光;
　　★帶按鍵喚醒，主動掃描功能和帶按鍵返回;
　　★內置亮度調節的電路---占空比8級可調，使用1K的頻率;
　　★可控制數碼管顯示不同字符，也可對單段數碼管進行調節;
　　★帶有DA接口，可外接溫度探頭等模擬信號;
　　★客戶也可以通過配套下載器在線更換芯片內部語音內容;

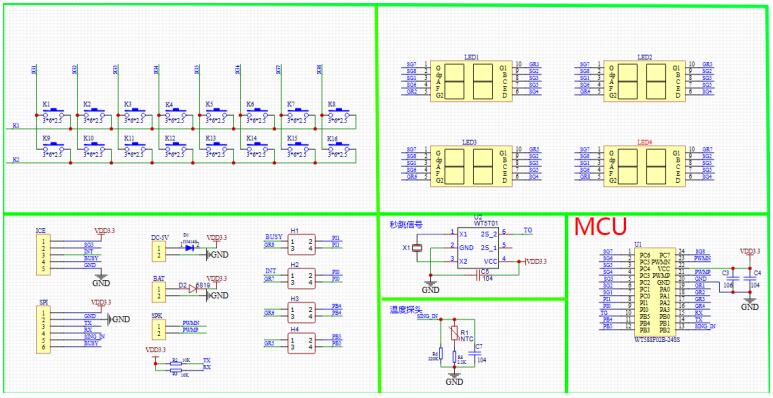

　　二、原理圖設計

　　三、指令簡介
　　WT588F02KD-24SS內置標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖

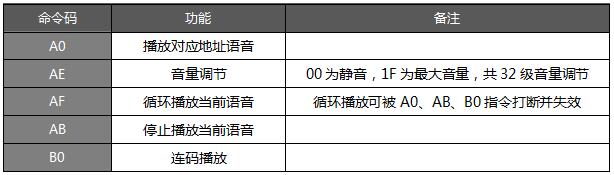

　　A.播放指令

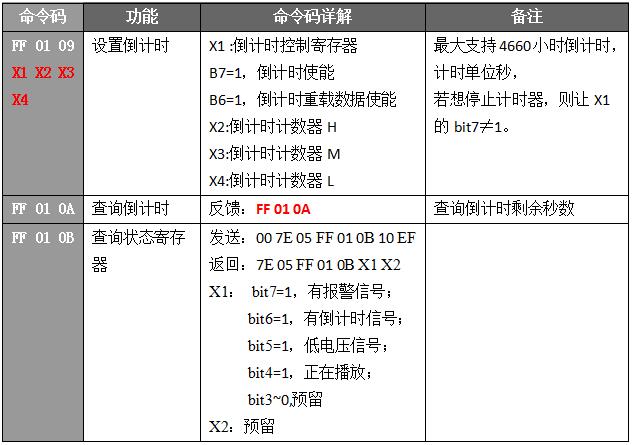

　　B.定時指令

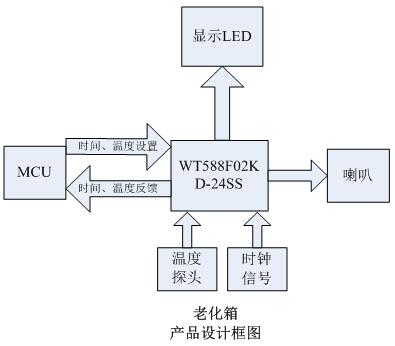

　　四、方案應用框架圖

　　A. 溫度探頭可以實時測量環境溫度，并通過數碼管顯示出來；當溫度超出設置范圍會有信號反饋給MCU進行調節。
　　B.設置定制后，到定時時間結束，會反饋信號給單片機關閉老化工序。
　　C.可播報實時溫度，也可設置定時報警等功能。
　　五、方案對比
　　相比以前的方案，WT588F02KD-24SS芯片相當于一顆74HC573鎖存芯片和一顆語音播報芯片，可直接節約材料成本；而WT588F02KD-24SS能夠自主獲取秒跳信號進行時間記錄并且使用標準的uart串口控制，省去了MCU驅動數碼管、獲取時間、控制語音播報等開發步驟，極大的縮短了開發周期。
