一、產品市場

隨著汽車行業的不斷更新變化，藍牙語音芯片在汽車電子中的應用已經非常廣泛，車用藍牙信息娛樂系統，可與智能手機建立無縫連接，無需駕駛員手動操作，就能傳輸音樂，撥打電話，以及控制應用程序。

對于未來的互聯汽車來說，藍牙技術可助力實現智能無線網絡，從而提高道路安全水平和駕乘舒適度。對于傳統的汽車儀表盤來說，MCU還需要跑藍牙協議棧，工作量大，使用WT2605C SOC藍牙芯片，可以大大減少工程師的開發時間，MCU只需要通過標準的AT指令與WT2605C藍牙芯片通訊即可，指令交互簡單，無需復雜的操作。

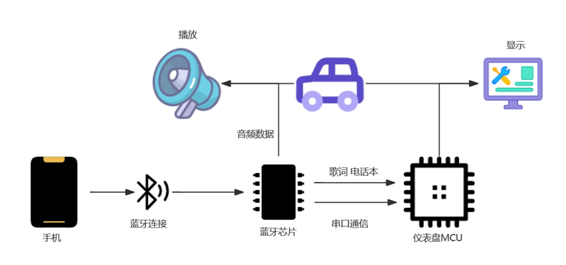

二、產品應用框圖

藍牙芯片：WT2605C-32N

此框圖的優勢：電話本、藍牙歌詞、U盤播放全部集成在WT2605C藍牙芯片上，整體方案的成本大大減少，工程師開發的工作量也同步減少，實現產品的多、快、好、??；

什么是多：多意味著功能種類豐富，WT2605C為雙模藍牙芯片，支持傳統的BR/EDR音頻藍牙以及BLE藍牙，BLE藍牙速率可達30KB/S；除此之外，常見的OTA升級、本地語音播放、語音識別等功能也集成在藍牙SOC上；

什么是快：快就是開發效率高，藍牙SOC本身集成的功能豐富，工程師通過AT指令即可完成對應功能的開發，無疑提高整體項目的開發進度；

什么是好：產品好，給客戶的體驗才會更加豐富，同等價位的產品，提高的功能豐富，帶來全新的體驗，整體的產品的競爭力就得到上漲；

什么是省：省意味著可以節省產品的BOM成本，SOC藍牙芯片外圍電路簡單，本身集成的功能豐富，無需配合其他器件來實現產品功能的多樣化，為客戶帶來產品的價格優勢；

三、芯片功能特點

WT2605C是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達240MHz。具有低成本、低功耗、高可靠性、通用性強等特點，現有WT2605C-32N（體積小4*4MM） 的封裝芯片。定制串口通訊協議標準（AT）指令，同時也支持藍牙音頻播放和藍牙BLE數據傳輸功能。 支持 SPI-Flash、TF 卡、U 盤做為存儲器。帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。 32 級音量可調、最大可以支持外掛 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盤。

芯片特點：

?  芯片的工作電壓范圍2.8V-5.0V；

?  WT2605B05為雙模藍牙，即音頻藍牙和數傳藍牙，雙模藍牙功能符合藍牙5.0和BLE規范；

?  藍牙上電后，搜索音頻藍牙名稱為：BT_WT2605C

?  藍牙晶振參數：24MHZ _9PF，±10PPM，具體型號參考可與本司業務溝通；

?  藍牙上電連接手機后會顯示藍牙電量圖標；

?  藍牙連接距離盡量保持在10M以內，效果會比較好，藍牙芯片布局請參考下述原理圖說明；

?  采用WT2605B05芯片為核心，同時支持SPI-FLASH、TF卡、U盤三種存儲方式；SPI-FLASH存放為固定音源區（可更新），使用U盤更換內容，最大可以支持外掛 128Mbit 的 Flash ，32G 的 TF 卡和 32G 的 U 盤等；

?  本司藍牙音頻功能主要分為兩個模式：藍牙模式和音頻模式，上電默認藍牙模式，打開手機藍牙即可搜索連接；音頻模式，即通過串口發送指令控制Flash、TF卡、U盤內音頻播放，兩者可通過AT+CHMODE指令切換，詳情指令操作參考下文，兩個模式不能同時運行(即不能在播放藍牙音樂的同時又控制Flash/TF卡/U盤內音頻播放)；

?  標準UART（AT）通信接口，可以靈活實現指定地址播放、指定文件名播放、指定文件夾內文件播放、音量級數、上下曲、播放停止、存儲器切換和選擇播放模式等；

?  USB接口作用;（1）可支持掛載U盤播放；（2）具有U盤升級IC固件功能，OTA固件升級；

?  支持FAT、FAT32文件系統，支持MP3、WAV格式）；

?  在MP3模式下，有U盤和TF卡時，先響應TF卡，再響應U盤；支持U盤/TF卡熱插拔；

?  典型TX輸出功率+2db；

?  音頻編解碼器支持16位立體聲DAC和兩個通道16位ADC；

?  高性能立體聲，ADC具有90dB的信噪比；

?  上電默認處于藍牙模式，手機打開搜索藍牙即可，連上藍牙后，芯片TX腳會給出：BT_STA:6（6：表示連接成功）返碼，斷開藍牙會自動返回：BT_STA:9（9表示斷開連接） ，詳情請參考指令說明；

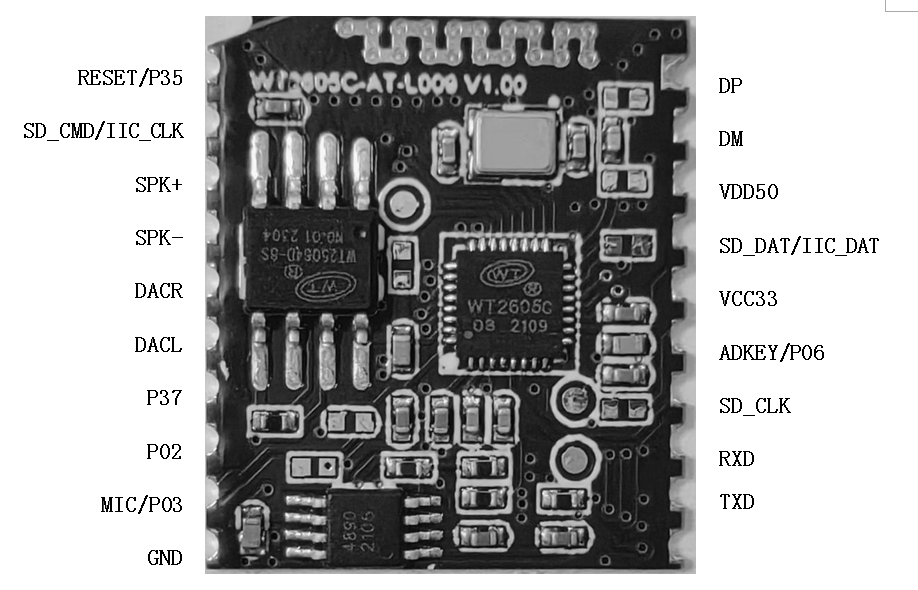

模塊管腳介紹

WT2605B05模塊片管腳介紹

四. 藍牙模式通信命令操作

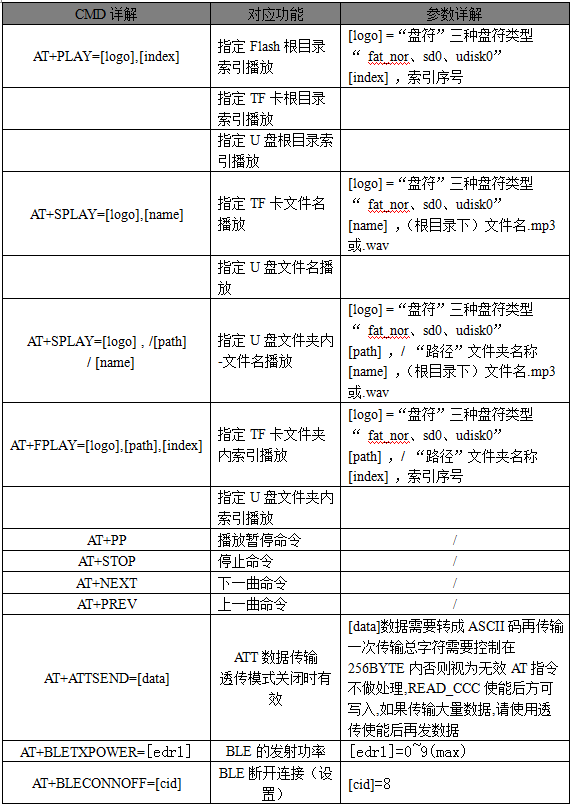

 1.主要功能指令表一覽（功能代碼：L011）

1）、BT+BLE+本地音樂功能：

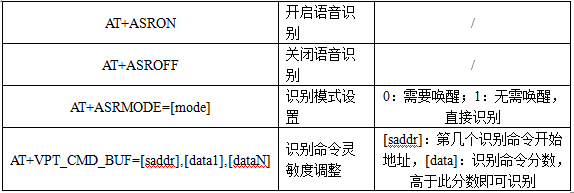

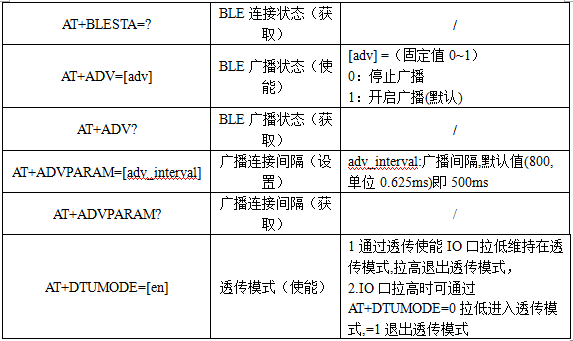

2）、BLE+本地音樂功能+語音識別：

注：BLE+本地音樂功能與上述指令表一致，不在過多描述：

2.藍牙模式命令返碼格式及部分音頻藍牙指令介紹

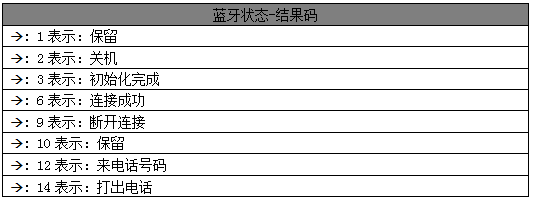

1.EDR連接狀態（AT+EDRCONNOFF） 注：à: 12表示：來電話號碼。 注解：打出時返回一次，打入時每隔3秒輸出一次信號，直到掛機或者接通為止。

 配置參數：未連接=0，僅電話支持2，僅音頻支持4，電話和音頻支持6

示例（設置）發→◇AT+EDRCONNOFF=6

收←◆OK

示例（獲取）發→◇AT+EDRCONNSTA?

收←◆+EDRCONNSTA:6

2. 來電（AT+PHONEINCOME）

設置指令接聽、掛斷電話。

參數：à: 1表示：接聽

à: 2表示：掛斷

示例：發→◇AT+PHONEINCOME=2     //指令掛斷

收←◆OK

收←◆+BT_STA:16              //掛斷電話主動返碼

3. 重?fù)苌洗坞娫挘?/span>AT+CALLLASTON）

 注：發送該指令撥打上次電話（已電話本記錄的上次來電為準）

示例：發→◇AT+CALLLASTON

收←◆OK

收←◆+BT_STA:14        //打出電話

收←◆+BT_STA:12                  //來/打電號碼，如下：

+TEL:19189904386

4. 設置來電自動接聽（AT+AUTOANSWER）

設置來電自動接聽，關閉自動接聽功能。

參數：à: 0表示：禁止

à: 1表示：主動接聽（使能）

示例：發→◇AT+AUTOANSWER=0?

收←◆OK

5.設置音樂快進（AT+FF）

設置指令：參數1~（當前音頻最大時長） 單位/秒

支持藍牙狀態下手機音頻播放，快進響應。

注：藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快進響應效果。

示例：發→◇AT+FF=10  //快進10秒

收←◆OK

6.設置音樂快退（AT+FR）

支持SD卡播放、U盤播放、Flash播放、藍牙狀態下手機音頻播放，快退響應。

注：藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快退響應效果。

注：超出快退播放時間，音頻會從頭開始播放

示例：發→◇AT+FR=10   //快退10秒

收←◆OK

7.獲取音樂文件名（AT+MUSICNAME?）

注：該指令查詢僅在播放模式下有效。

8.獲取當前音樂播放總時長（AT+TOTALTIME?）

注：該指令查詢僅在播放模式下查詢有效。

示例：發→◇AT+TOTALTIME?

收←◆+TOTALTIME:111        //音頻時長111秒

9.電話本信息讀?。?/span>AT+TELNO）

指令設置開啟讀取，和關閉讀取

參數：à: “0”表示停止讀取

à: “1”表示讀取

注：讀取出的參數順序'：[序號],[名字]，[號碼]

10.藍牙音樂歌詞開關命令（AT+LRC）

注：指令設置開啟歌詞推送后，數據主動推送，接收歌詞返碼

參數：à: “0”表示關閉推送

à: “1”表示打開推送

藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快退響應效果。

示例：發→◇AT+LRC=1

收←◆OK

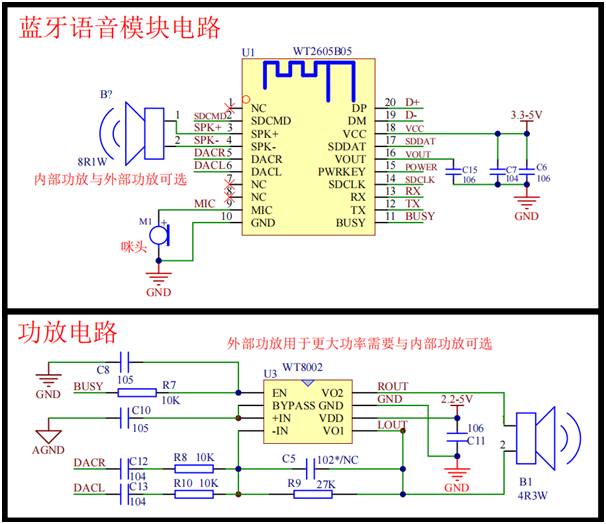

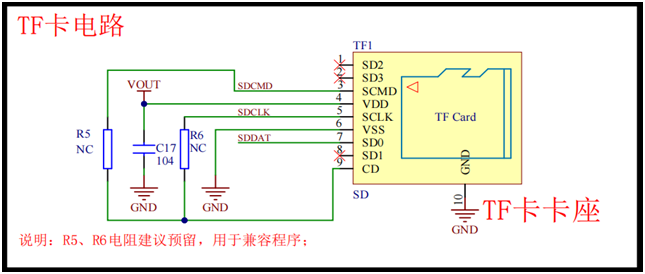

五.電路設計參考

六.         應用實例

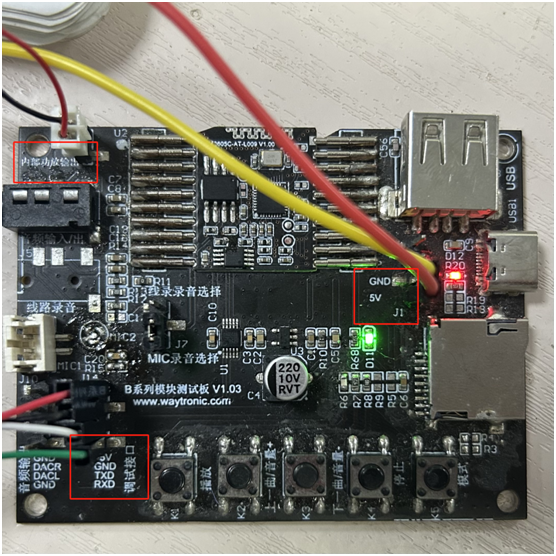

測試板展示：

1）支持SPI-Flash、支持TF卡、U盤；

2）支持FAT，F(xiàn)AT32文件系統；

3）控制方式：定制AT通信接口，默認波特率115200 （可配置）；

4）上電默認不播放；具備BUSY狀態指示、BUSY播放時為高電平（可配置）；

5）音頻輸出方式，樣品默認DAC輸出

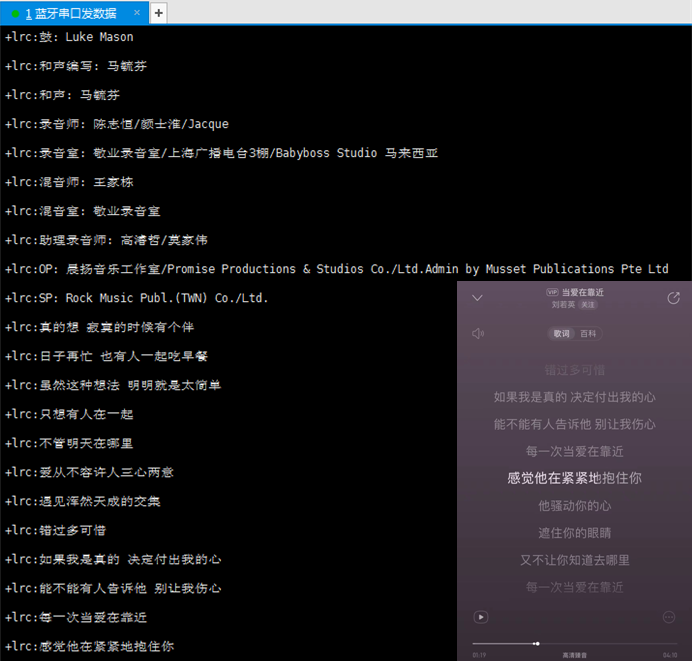

 1、藍牙音樂歌詞推送。

藍牙音樂歌詞開關命令（AT+LRC）

示例：發→◇AT+LRC=1

收←◆OK

串口即可推送歌詞等信息

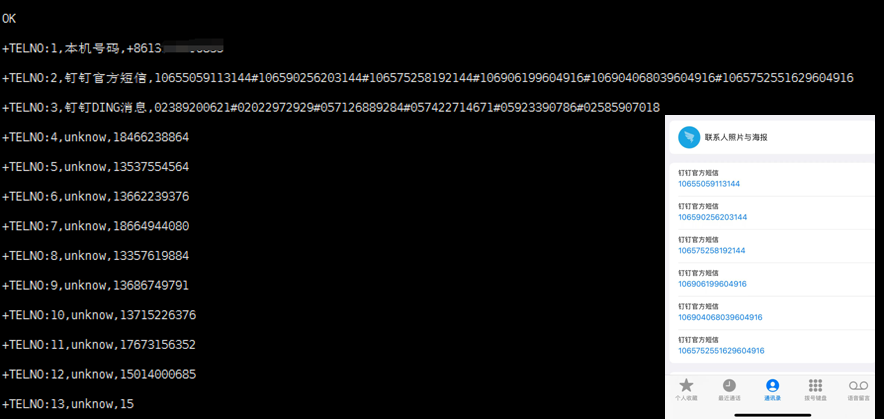

2.電話本信息讀取

電話本信息讀?。?/span>AT+TELNO）

示例：發→◇AT+TELNO=1

收←◆OK

串口會推送本機號碼、電話簿、通話記錄等信息。
