一、簡介

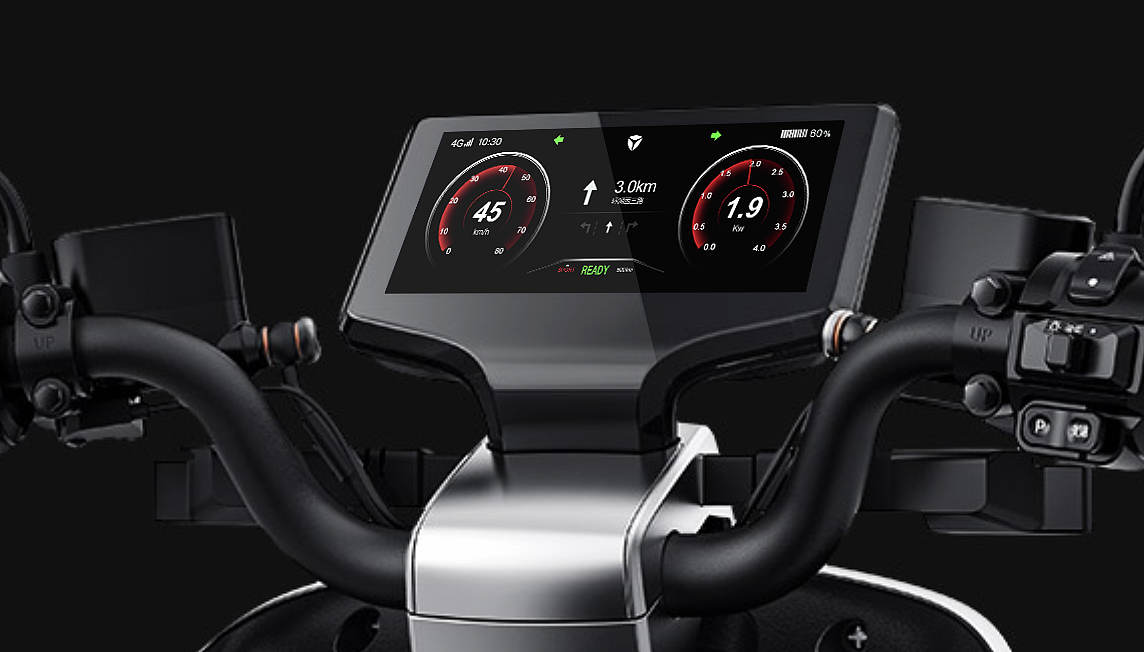

電動車因其方便和價格親民，所以得到大家的喜歡，慢慢成為大家出行交通工具之一。“大屏”手機改變了人們的生活行為。也推動了電動車的發展，電動車的智能化為大勢所趨。傳統的電動車依賴鑰匙，遙控器和獨立的防盜裝置。中控安裝在電動車內部，分別與電池、控制器、儀表、防盜裝置及電動車組合開關相連接。在中控中添加WT2605C藍牙芯片，用戶只需通過手機即可實現數據監控、手機開鎖、一鍵啟動、防盜報警、一鍵下載更換報警聲、用戶交互感知和維護等功能，芯片價格親民，兼容性強。

二、方案對比

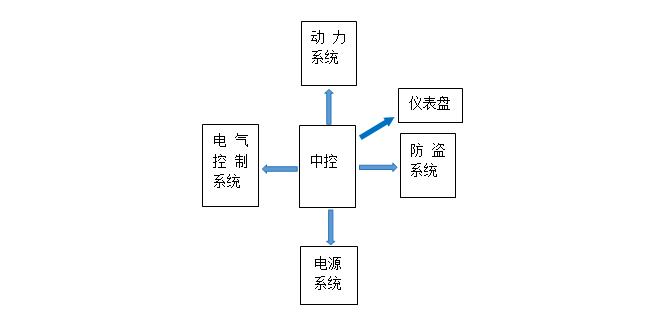

                                                  傳統方案

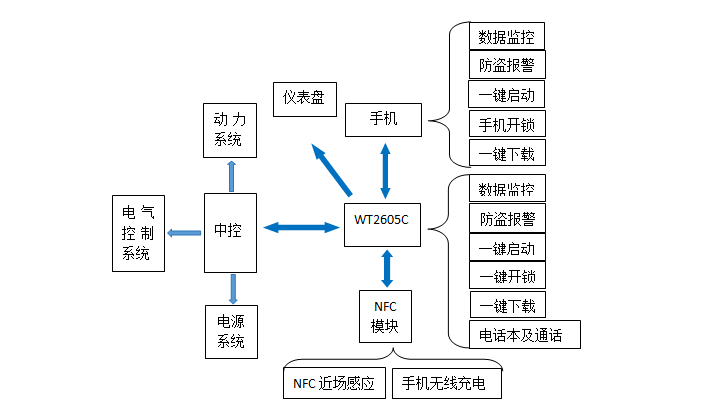

WT2605C方案

通過方案框圖可知，傳統方案只是單純的單向控制，缺少智能的人機交互。在中控中添加WT2605C藍牙芯片，用戶只需通過手機即可實現數據監控、手機開鎖、一鍵啟動、防盜報警、一鍵下載更換報警聲、用戶交互感知和維護等功能。使用方便，增加體驗感。WT2605C藍音頻藍牙芯片是深圳唯創知音電子自主研發的智能型無線音頻數據傳輸、MP3音頻播放產品，是低成本高效率的立體聲無線傳輸方案，具有集成度高，體積小，低功耗，傳輸速度快等特點，只需在外圍加上少許的元器件就可以實現高品質立體聲音頻的無線接收。也有基于WT2605C藍音頻藍牙芯片集成模塊，WT2605B05-V1.00，模塊采用免驅動方式，客戶只需要把芯片接入應用產品，就可以快捷的實現音樂無線傳輸，享受人機智能交互的優質體驗。

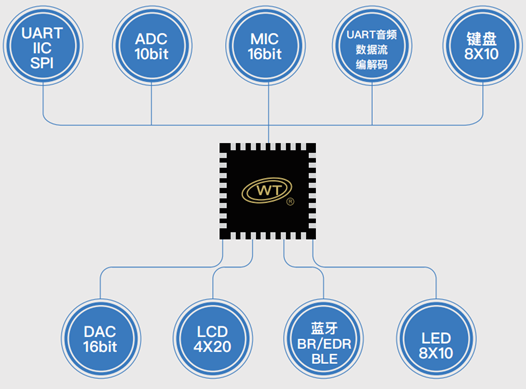

三、芯片介紹

WT系列藍牙芯片具有低成本、低功耗、高可靠性、通用性強等特點，URAT串口通訊控制，支持藍牙音頻播放、現有WT2605C-32N（體積小4*4MM） 的封裝芯片。定制串口通訊協議標準（AT）指令，同時也支持藍牙音頻播放和藍牙BLE數據傳輸功能，同時也支持本地音頻播放(MP3/WAV格式)，支持SPI-Flash、TF 卡、U盤作

該芯片主要用于短距離的藍牙音樂傳輸，可以方便地和筆記本電腦，手機，PAD等數碼產品的藍牙設備相連，實現音樂的無線傳輸和錄音。

?  藍牙立體聲耳機、免提電話、車載音響系統、車載免提、便捷式導航設備

?  三輪電動車儀表、汽車儀表、電動車儀表/中控、健身器材、醫療設備、藍牙音箱、智能家電、共享設備、智能家居、白噪聲音響、白噪聲耳機。

四、模塊介紹

WT2605B05-XXXX音頻藍牙模塊是深圳唯創知音電子自主研發的智能型無線音頻數據傳輸、MP3音頻播放產品，是低成本高效率的立體聲無線傳輸方案，具有集成度高，體積小，低功耗，傳輸速度快等特點，只需在模塊外圍加上少許的元器件就可以實現高品質立體聲音頻的無線接收。本身采用免驅動方式，客戶只需要把芯片接入應用產品，就可以快捷的實現音樂無線傳輸，享受藍牙芯片的樂趣。

WT2605B05-XXXX主要具備三大功能特點：自帶MP3功能、雙模藍牙功能、UART串口控制。模塊內置Flash，可以外掛U盤和TF卡。

模塊特點：

?  芯片的工作電壓范圍2.8V-5.0V；

?  WT2605B05為雙模藍牙，即音頻藍牙和數傳藍牙，雙模藍牙功能符合藍牙5.0和BLE規范；

?  藍牙上電后，搜索音頻藍牙名稱為：BT_WT2605C

?  藍牙晶振參數：24MHZ _9PF，±10PPM；

?  藍牙上電連接手機后會顯示藍牙電量圖標；

?  藍牙連接距離盡量保持在10M以內，效果會比較好，藍牙芯片布局請參考下述原理圖說明；

?  采用WT2605C芯片為核心，同時支持SPI-FLASH、TF卡、U盤三種存儲方式；SPI-FLASH存放為固定音源區（可更新），使用U盤更換內容，最大可以支持外掛 128Mbit 的 Flash ，32G 的 TF 卡和 32G 的 U 盤等；

?  本司藍牙音頻功能主要分為兩個模式：藍牙模式和音頻模式，上電默認藍牙模式，打開手機藍牙即可搜索連接；音頻模式，即通過串口發送指令控制Flash、TF卡、U盤內音頻播放，兩者可通過AT+CHMODE指令切換，兩個模式不能同時運行(即不能在播放藍牙音樂的同時又控制Flash/TF卡/U盤內音頻播放)；

?  標準UART（AT）通信接口，可以靈活實現指定地址播放、指定文件名播放、指定文件夾內文件播放、音量級數、上下曲、播放停止、存儲器切換和選擇播放模式等；

?  USB接口作用;（1）可支持掛載U盤播放；（2）具有U盤升級IC固件功能，OTA固件升級；

?  支持FAT、FAT32文件系統，支持MP3、WAV格式）；

?  在MP3模式下，有U盤和TF卡時，先響應TF卡，再響應U盤；支持U盤/TF卡熱插拔；

?  典型TX輸出功率+2db；

?  音頻編解碼器支持16位立體聲DAC和兩個通道16位ADC；

?  高性能立體聲，ADC具有90dB的信噪比；

?  上電默認處于藍牙模式，手機打開搜索藍牙即可，連上藍牙后，芯片TX腳會給出：BT_STA:6（6：表示連接成功）返碼，斷開藍牙會自動返回：BT_STA:9（9表示斷開連接） ，詳情請參考指令說明；

?  重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。（建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨）；

?  支持U盤升級模塊固件程序，建議畫板時預留出USB接口；

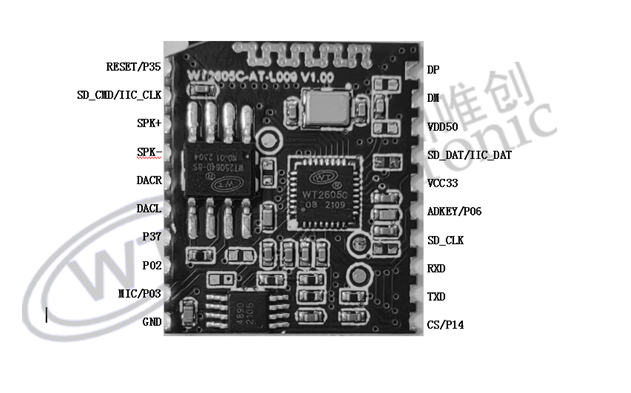

五、模塊展示

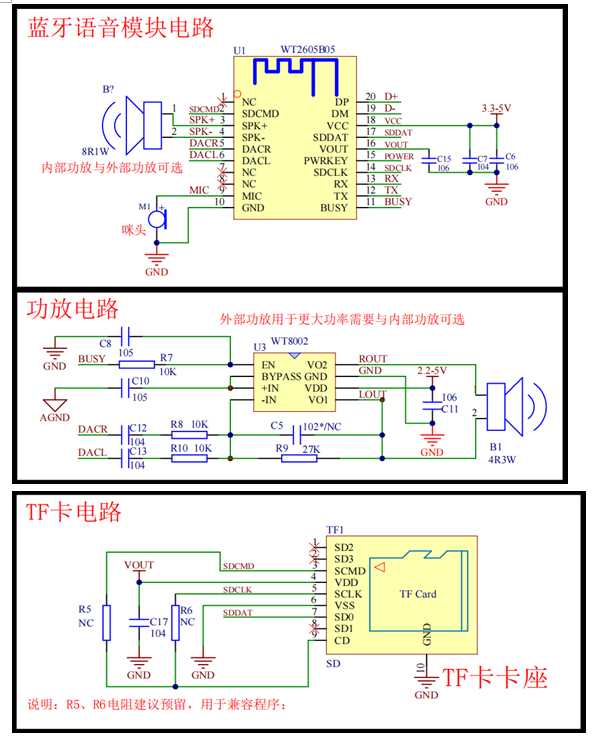

六、應用電路參考設計
