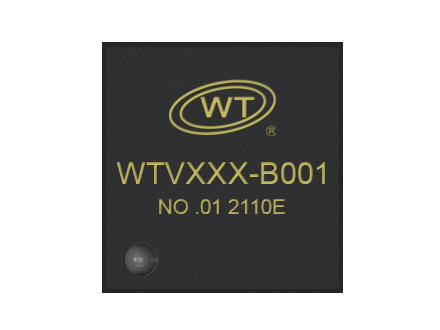

WTVXXX B001是多功能拓展語音芯片方案，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，WTVxxxx系列可內置存儲容量有120秒、380秒、890秒、1800秒語音容量。小體積高集成度封裝，選型靈活，具有SOP8(5mm*6mm)、QFN20（3mm*3mm）、QFN32(4mm*4mm)封裝類型；同時支持OTA遠程升級下載語音，配合我司上位機軟件和下載工具，可以快速實現產品功能調試。

支持?jǐn)U展各種傳感器功能，例：擴展IO控制、紅外接近傳感擴展、溫度傳感擴展、電池電量檢測擴展、壓力傳感擴展等等，具體參考選型表與說明書。每種控制模式出廠前已固定，如需樣品可與我司業務人員溝通索樣。

產品特性

★ UART控制模式：標準UART通信接口，默認波特率9600；支持 SPI-Flash作為存儲器。帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。32 級音量可調、最大可以支持外掛 128Mbit 的 Flash；
★ 一線、兩線串口控制模式：可通過發碼端控制語音播放、停止、循環播放和音量大?。?6級音量可調、支持 SPI-Flash做為存儲器：最大可以支持外掛 128Mbit 的 Flash；
★ 一線、兩線串口控制模式：上電5S后默認進入普通休眠模式，功耗在30uA以內,無須指令喚醒。
★ 一線、兩線串口，單顆語音IC發送指令進入深度休眠后，功耗在2uA以內。
★ 按鍵控制模式：觸發方式靈活，可隨意設置任意按鍵為脈沖可重復觸發、脈沖不可重復觸發、無效按鍵、電平保持不可循環、電平保持可循環、電平非保持可循環、上一曲不循環、下一曲不循環、上一曲可循環、下一曲可循環、音量+、音量-、播放/暫停、停止、播放/停止等15種觸發方式，最多可用10個按鍵觸發控制輸出；
★ 動態顯示掃描控制，直接驅動10位數碼管；
★ 內置32 鍵鍵盤控制器，基于8×4 矩陣鍵盤掃描；
★ 控制方式：標準UART通信接口,支持DMA和流控制，默認波特率9600；
★ 上電默認不播放；具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平；
★ 支持語音高品質音頻格式，及支持MP3格式，（音頻碼率支持8kbps~320kbps）聲音優美；
★ 工作電壓：SOP8:2.0-3.6V、QFN20\QFN32:2.0-5.5V;
★ 內置0.5W D類功放；
★ 音量可調，音量等級32級；
★ 一個紅外遙控解碼器；
★ 10  bit高精度ADC；
★ 大功率IO驅動能力，最高可直接驅動64mA；
★ 單芯片使用（使用內置容量）時內置語音需出廠前寫入。客戶也可以通過唯創工具，自己制作下載語音；
★ 支持UART更新程序以及語音，建議畫板時預留UART串口，升級請參考串口升級文檔。

★ 內置容量說明：SOP8封裝：支持WTV380-8S/WTV890-8S、QFN20：WTV120-N/WTV380-N、QFN32：WTV380-P/W

重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。（建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨）

數碼管功能演示

數字顯示、閃爍、跑馬燈、呼吸燈效果演示

產品優勢

拓展產品選型表

如需樣品：請按照下面選型表選擇相應的芯片型號與功能代碼，并與我司業務人員聯系

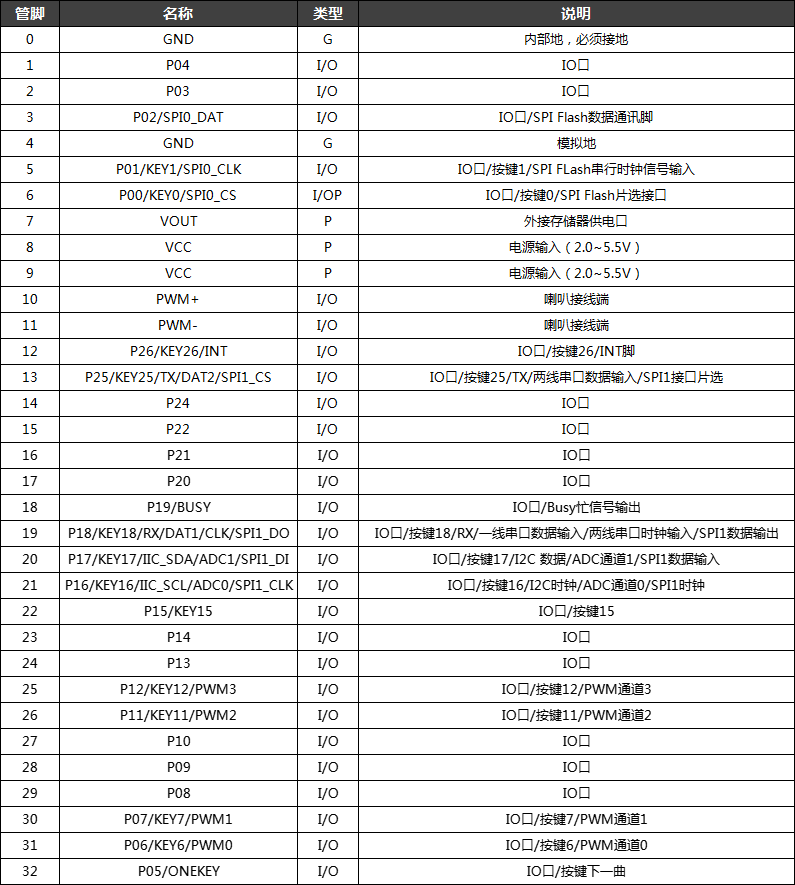

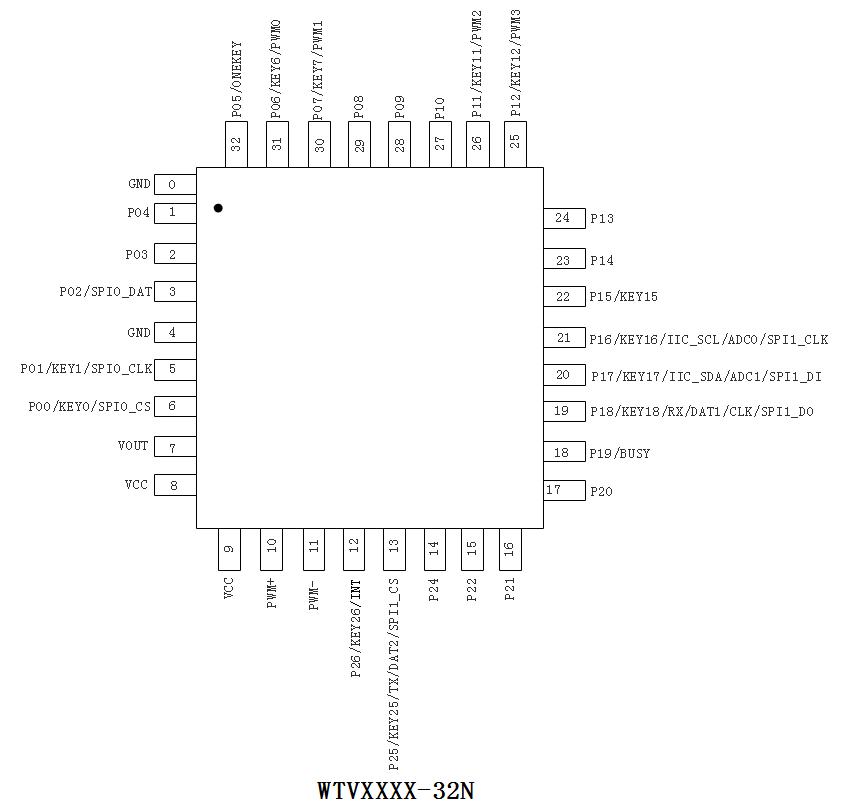

管腳描述
