WT2605XB04-R 音頻錄音模塊是深圳唯創知音電子自主研發的智能型音頻數據傳輸、錄音、MP3音頻播放產品，是低成本高效率的錄音方案，具有集成度高，體積小，低功耗，傳輸穩定等特點，只需在模塊外圍加上少許的元器件就可以實現高品質音頻的播放。本身采用免驅動方式，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的最大特點。另外該芯片也是深度定制的產品，專為錄音播放領域開發的低成本解決方案。

WT2605XB04-R 主要具備四大功能：線路錄音、MIC 錄音、MP3 功能、UART 串口控制。模塊內置Flash，可以外掛 U 盤和 TF 卡。

產品特點

（1）多種錄音方式，同一模塊可以支持：線路錄音、MIC 錄音、通話錄音。

（2）高品質錄音，MIC 錄音和線路錄音的采樣率可達 16Khz。

（3）音頻編解碼器支持 16 位立體聲 DAC 和兩個通道 16 位 ADC

（4）高性能立體聲，ADC 具有 90dB 的信噪比,配合 16KHz 的錄音采樣率，可將原聲最大化錄制下來。

（5）采用 WT2605 為核心，同時支持 SPI-FLASH、TF 卡、U 盤三種存儲方式；SPI-FLASH 存放為固定音源區，可以使用 U 盤更換內容。

（6）USB 接口實現主機（USB HID）、從機（USB 讀卡器）自動切換和 USB 聲卡功能。

（7）U 盤、TF 卡支持 FAT、FAT16、FAT32 文件系統，支持 MP3、WAV（PCM、IMA-DPCM）播放，F(xiàn)lash只支持 MP3 格式，F(xiàn)lash 最大支持 128M，U 盤和 TF 卡支持 32G。

（8）支持 UART 串口控制模式、AD 按鍵控制模式。

（9）支持廣播語插播功能，可以暫停正在播放的背景音樂，支持指定路徑下的歌曲播放，支持插播提前結束。

（10）支持 U 盤離線升級程序。

（11）支持定制特種功能：按鍵控制模式、觸摸控制模式等。

功能框圖簡介

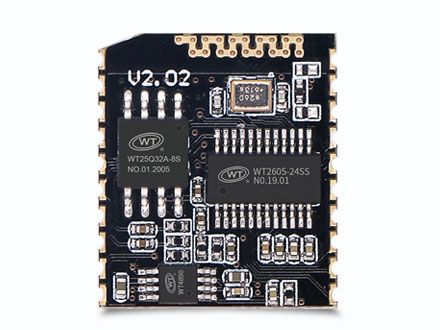

模塊內部結構組成：音頻芯片、Flash、26M 晶振、天線、1W 功放。

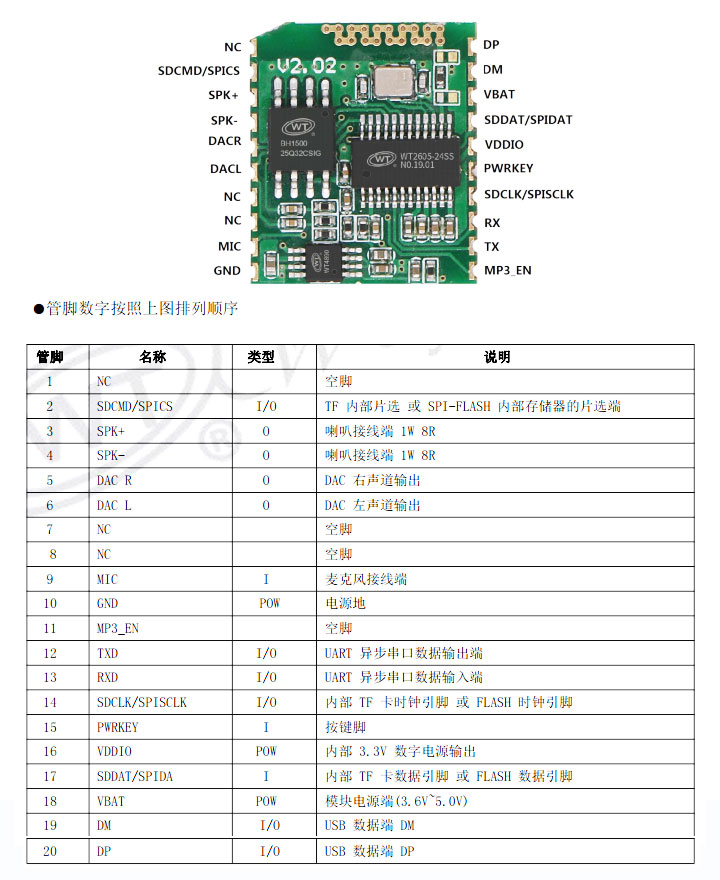

WT2605XB04-R 芯片管腳介紹

產品應用領域

WT2605XB04-R MP3錄音模塊主要用于音樂傳輸或者文件傳輸，配合 4G 或者 WIF 模塊可以方便快捷地實現音樂的傳輸文件的傳輸。

● 網絡 K 歌聲卡；

● 電子樂器產品；

● 錄音筆；

● 錄音對講機；

● 自動廣播設備、定時播報；

● 電子詞典、點歌機；

● 電動觀光車安全行駛語音告示。
