WTR096A多通道混音芯片

產品特征：1.立體聲16位PWM輸出和單聲道16位DAC輸出；
2.支持一線串口、兩線串口控制；
3.芯片內置160KB的Flash可存放語音；
4.芯片主控程序和Flash數據均可擦除再燒寫；
5.客戶可通過上位機選擇控制方式、BUSY輸出狀態等；
6.客戶可以通過MCU或配套下載器更換芯片內部語音內容；

在線咨詢 資料下載

全國服務熱線

4008-122-919

產品簡介/PRODUCT INTRODUCTION

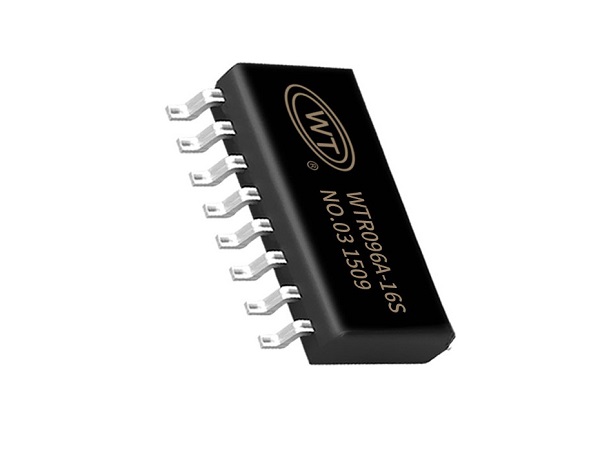

WTR096A-16S是一款功能強大的高品質語音芯片，最高運算速度可達32MHz。具有低成本、低功耗、高可靠性、通用性強等特點，較高音質最大可以支持存放80秒語音內容（若客戶對音質沒有要求，最大可以存放163秒的語音內容）。芯片帶有自動增益調整的麥克風輸入接口，可支持混音、錄音或者變音等效果輸出。


產品特征

1. 工作電壓：1.8V~5.5V；

2. 立體聲16位PWM輸出和單聲道16位DAC輸出；

3. 支持224段地址；

4. 支持一線串口、兩線串口控制；

5. 芯片內置160KB的Flash可存放語音；

6. 芯片主控程序和Flash數據均可擦除再燒寫；

7. 客戶可通過上位機選擇控制方式、BUSY輸出狀態等；

8. 客戶可以通過MCU或配套下載器更換芯片內部語音內容；

9. 帶有自動增益調整的麥克風輸入；

管腳介紹


Pad Name	Pad No.	ATTR.	Description描述
PB0/PI1	1	I/O	更換SPICLK/程序下載口
PB3	2	I/O	一線串口數據輸入端/兩線串口時鐘輸入端/更換SPIDO
PB1/PI0	3	I/O	兩線串口數據輸入端/更換SPIDI/程序下載口
PC0	4	I/O	程序下載口（不可接VCC和上拉電阻）
PWMN/DAC	5	OUT	PWM輸出腳/DAC輸出腳
PWMP	6	OUT	PWM輸出腳
VSS	7	Power	電源負極
VCC	8	Power	電源正極
PC6	9	I/O	NC
PC7	10	I/O	NC
PC5	11	I/O	AGC增益調整
PC4	12	I/O	MIC偏置電壓輸入
PC3	13	I/O	MIC輸入
PC2	14	I/O	忙信號輸出/更換CS
AVSS	15	Power	模擬地
AVCC	16	Power	模擬電源
