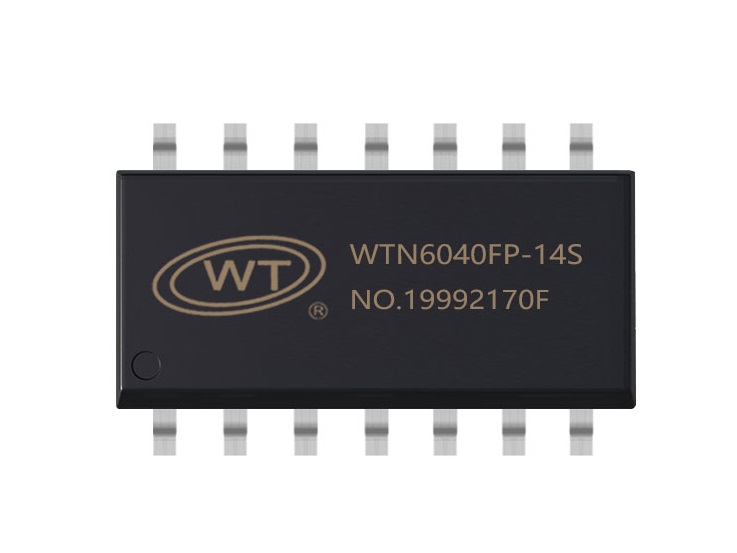

WTN6040FP-14S是深圳唯創知音電子有限公司研發的一款大功率語音芯片，其音頻輸出類型為PWM，且內置D類音頻功率放電路，可直接推4歐/3W喇叭。其輸出無需LC濾波也可正常工作。在全帶寬范圍內降低了 EMI 干擾，最大限度地減少對其他部件的影響。

目前WTN6040FP-14S語音長度可存儲40秒語音內容,音頻采樣率目前最高可達32kHz，16級音量控制，PWM輸出方式。此芯片的時鐘頻率為13.1072（±3%）MHz。該芯片可以通過配套下載器實現在線更換芯片內部語音內容；芯片支持一線、兩線串口通訊。

功能簡述

1．工作電壓2.0~5.5V（為了使功放能正常工作建議最低工作電壓不低于3.0V）；

2．音頻輸出方式：12bit PWM；

3．可直接驅動4R 喇叭，輸出3W@5V；

4．支持6K~32Khz采樣率的音頻播放；

5．客戶可以通過配套下載器更換芯片內部語音內容；

6．支持一線串口、兩線串口；

7．最大支持224段地址語音；

8．Flash型語音芯片，芯片主控程序和Flash數據均可重復燒寫。

9．芯片播放結束后，且IO口（DATA和CLK）保持電平穩定（高低電平皆可）1S后，芯片進入休眠

10．芯片帶D類音頻功率放電路，效率高達88%，無需濾波器；

11．內置短路保護、過流保護、過熱保護；

12．優異的全帶寬EMI抑制能力;

13．優異的“上電/掉電”噪聲抑制;

14．注意：芯片PA2腳平時為低，播放為高;

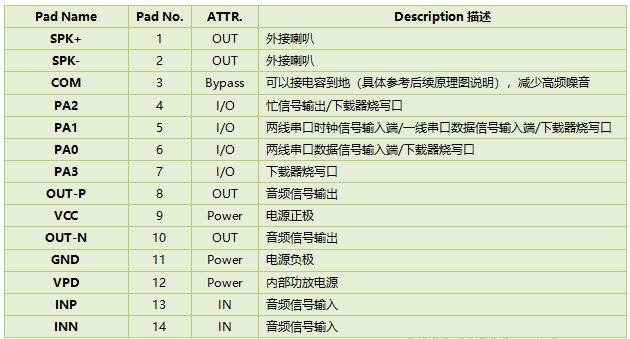

管腳描述

注意：請勿給PA2添加上下拉，會有幾率導致IC進入非工作模式。

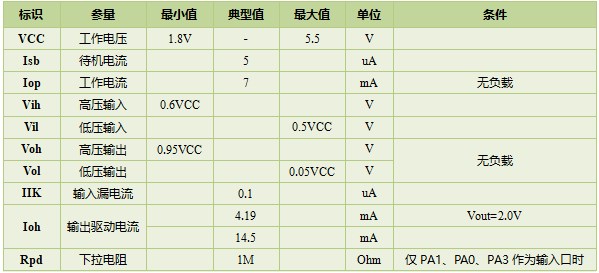

電器特性

注意：芯片在正常播放以及初始化時，電源不要產生超過1.3V的電源波動。

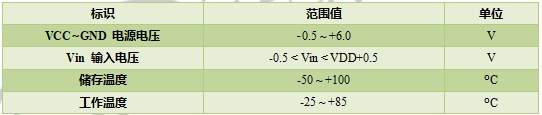

極限參數

備注：樣品在實驗室測試的結果，芯片在-40℃~+85℃下，能夠正常工作。

應用場景

在線平臺介紹

唯創知音在線語音平臺：https://wt588f.waytronic.com:8443

唯創知音在線語音平臺優點：平臺化開發流程，快捷靈活的開發方式，豐富的語音資源庫，一分鐘完成語音的編輯處理，一鍵下載調試，加快工程師項目開發進度。
