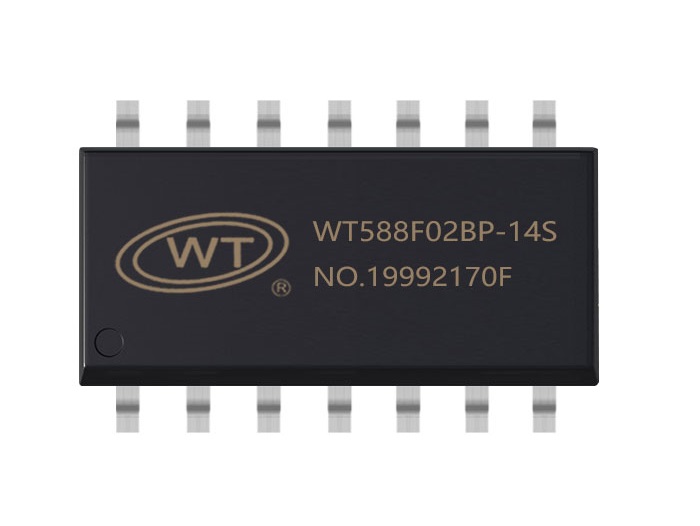

WT588F02BP-14S是深圳唯創知音電子有限公司研發的一款大功率語音芯片，其音頻輸出類型為PWM，且內置D類音頻功率放電路，可直接推4歐/3W喇叭。其輸出無需 LC 濾波也可正常工作。在全帶寬范圍內降低了 EMI 干擾，最大限度地減少對其他部件的影響。

目前WT588F02BP-14S，較高音質最大可以支持存放170秒語音內容（若客戶對音質沒有要求，最大可以存放320秒的語音內容）。WT588F02BP-14S區別于傳統語音芯片，它可以通過配套下載器實現在線更換芯片內部語音內容；芯片支持一線、兩線串口通訊。

功能簡述

1．工作電壓2.5V~5.5V（為了使功放能正常工作建議最低工作電壓不低于3.0V）；

2．音頻輸出方式：16bit PWM；

3．可直接驅動4R 3W@5V喇叭；

4．支持6K~32Khz采樣率的音頻播放；

5．客戶可以通過配套下載器更換芯片內部語音內容；

6．支持一線串口、兩線串口；

7．最大支持1000段地址語音；

8．芯片內置220KB的Flash，最多可放170秒高品質語音。

9．Flash型語音芯片，芯片主控程序和Flash數據均可重復燒寫。

10．芯片上電初始化時間大概為200ms

11．芯片播放結束后，且IO口（DATA和CLK）保持電平穩定（高低電平皆可）1S后，芯片進入休眠

12．芯片帶D類音頻功率放電路，效率高達88%，無需濾波器；

13．內置短路保護、過流保護、過熱保護；

14．優異的全帶寬EMI抑制能力

15．優異的“上電/掉電”噪聲抑制

16．注意：芯片PA2腳平時為低，播放為高

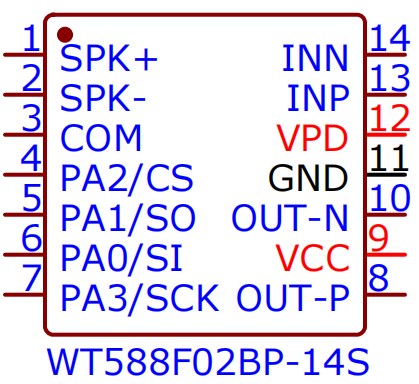

管腳描述

注意：請勿給PA2添加上下拉，會有幾率導致IC進入非工作模式。

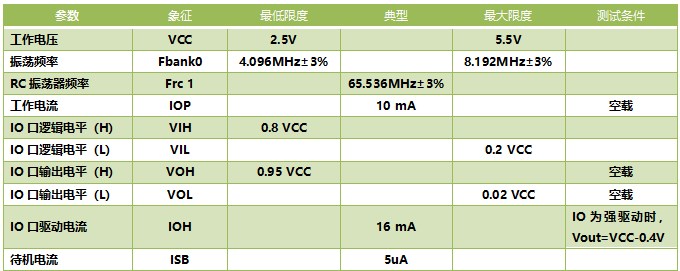

電器特性

注意：芯片在正常播放以及初始化時，電源不要產生超過1.3V的電源波動。

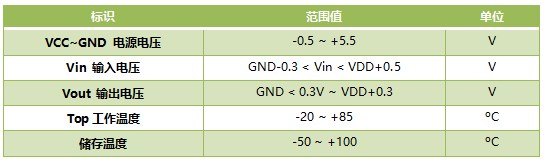

極限參數

備注：樣品在實驗室測試的結果，芯片在-40℃~+85℃下，能夠正常工作。

應用場景

在線平臺介紹

唯創知音在線語音平臺：https://wt588f.waytronic.com:8443

唯創知音在線語音平臺優點：平臺化開發流程，快捷靈活的開發方式，豐富的語音資源庫，一分鐘完成語音的編輯處理，一鍵下載調試，加快工程師項目開發進度。
