（該型號目前已停產，可向我司客服咨詢其他同功能的功放芯片替代）

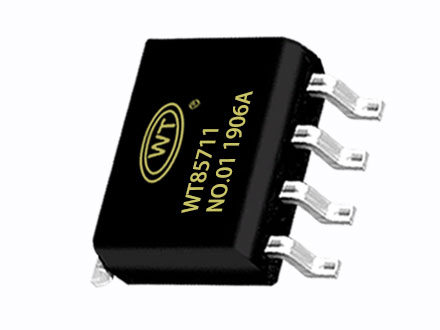

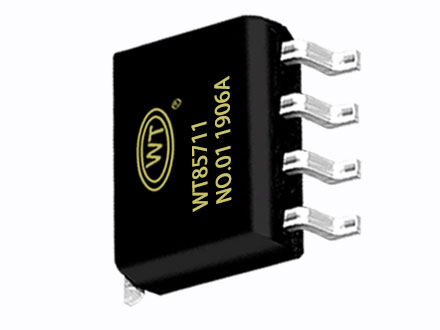

WT85711是一款FM無干擾、AB類功放D類功放兩 種模式可切換的5.0W單聲道音頻放大器。在5V電源下,能夠向2Ω負載提供5.0W的輸出功率,并具有高達90%的效率 ；WT85711采用AERC( Adaptive Edge Ratecontro1)技術,在音頻全帶寬范圍內 極大地降低了EMI的干擾,對60cm的音頻線,在FCC的標準下具有超過20dB的裕量。

WT85711在D類模式下無需濾波器的PWM調制 結構減少了外部元件數目,PCB面積和系統成本, 并且簡化了設計。芯片內置了過流保護,過熱保 護和欠壓保護功能,這些功能保證了芯片在異常 的工作條件下關斷芯片,有效地保護了芯片不被損壞,當異常條件消除后, WT85711有自恢復功能可以讓芯片重新工作效率輸出晶體管的開關工作方式?jīng)Q定了WT85711D類放大器的高效率。在D類模式下, 輸出晶體管就像是一個電流調整開關,切換過程 中消耗的額外功率基本可以忽略不計。輸出級 相關的功率損耗主要是由 MOSFET導通電阻與 電源電流產生的I2R。WT85711的效率可達 90%無需濾波器，WT85711的D類模式采用無需濾波器的PWM調制方式,省去了傳統D類放大器的LC濾波器,提高了效率,為便攜式設備的音頻子系統提供了一個更小面積,更低成本的實現方案

Pop& Click:抑制

WT85711內置專有的時序控制電路,實現全面的Pop&Click抑制,可以有效地消除系統在上電點, Wakeup和 Shutdown操作時可能會出現 的瞬態噪聲。保護電路WT85711在應用的過程中,當芯片發生輸出 管腳和電源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,WT85711自動恢復工作。 當芯片溫度過高時,芯片也會被關斷。溫度下降 后,WT85711可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后芯片會再次啟動

MODE模式

AB類,D類切換控制功能使用MODE管腳控制。MODE管腳置高的時候,WT85711工作在D 類的模式之下:MODE管腳置低的時 候,WT85711工作在AB類的模式之去耦電容WT85711是一款高性能的AB類/D類集成的音頻放大器，電源端需要加適當?shù)碾娫垂╇娙ヱ铍娙輥泶_保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為 luF的電容旁路到地。去耦電容在布局上應該盡可能的靠近芯片的VoD放置。把去耦電容放在與WT85711較近的地方對于提高 WT85711的效率非常重要。因?yàn)槠骷碗娙蓍g的任何電阻或自感都會導致效率的降低。 如果希望更好的濾掉低噪音,則需要根據具體應用添加一個10uF或者更大的去耦電容。

功放芯片選型

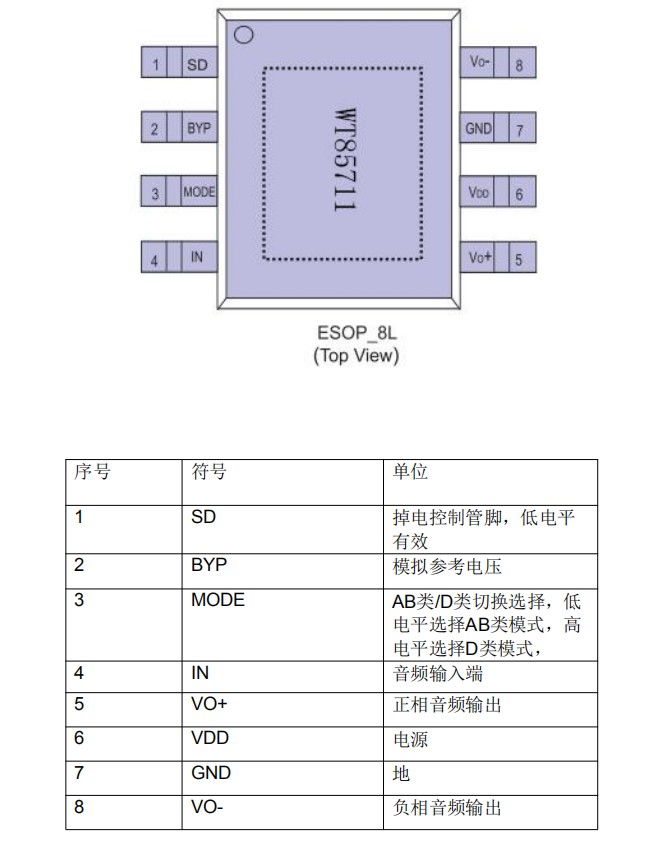

管腳介紹

應用場景

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車?yán)走_(dá)、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭?bào)警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控?cái)z像頭等。
