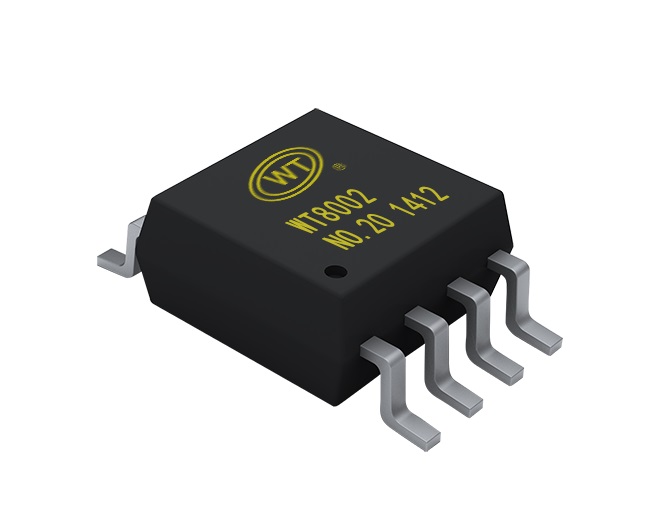

WT8002是一款單聲道D類音頻功率放大芯片.工作電壓2V~6V,以BTL的方式輸出, 它內含降低上電瞬間與啟動/關閉產生pop聲的電路與過溫保護,低待機電流0.5uA。

特點

1、內置降低上電瞬間與啟動/關閉產生pop聲的電路

2、增益可由外掛電阻調節

3、寬廣的工作電流：1.6V-6V

4、封裝形式：SOP-8

5、高輸出功率Pout=1.2W(VDD=5V, THD+N=1%,8ohm) Pout=2W(VDD=5V,THD+N=1%,4ohm)

橋路設置

WT8002內部共有2個運放工作，第一個運放增益可在外部用RF和RJ兩個電阻進行設置（＋IN;和－IN端口），第二個運放的增益由內部固定不變。第一個運放的輸出信號實際上是第二個運放的輸 入信號，而且兩個運放產生的信號幅度相同，相位相反。因此，WT8002增益AVD=2×(Rf/Ri)為驅動負載，運放設置成橋接方式。橋接方式不同于一些常見的 單端運放電路輸出形式把負載的一邊接地，在同等條件下能使負載產生4倍的輸出功率。WT8302無需濾波器的PWM調制結構減少了外部元件數目,PCB面積和系統成本,并且簡化了設計。芯片內置了過流保護,過熱保護盒欠壓保護功能,這些功能保證了芯片在異常的工作條件下關斷芯片,有效地保了芯片不被損壞,當異常條件消除后,WT8302有自灰復功能可以讓芯片重新工作。

功放芯片選型表

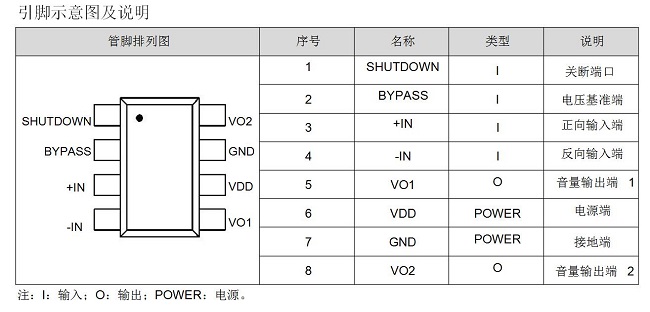

 管腳介紹

應用范圍：

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車?yán)走_、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃氣報警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控攝像頭等。
