WT8302系列是一款超低EM.3.0W,單聲道,D類音頻功率放大器。在5V電源下,能夠向4Ω負載提供3.0W的輸出功率,并具有高達90%的效率。WT8302采用專有的AERC( Adaptive Edge RateContro)技術在音頻全帯寬范圍內極大地降低了EMI的干擾,60cm的音頻線,在FCC的標準下具有超過20dB的裕量。

無需濾波器

WT8302無需濾波器的PWM調制結構減少了外部元件數目,PCB面積和系統成本,并且簡化了設計。芯片內置了過流保護,過熱保護盒欠壓保護功能,這些功能保證了芯片在異常的工作條件下關斷芯片,有效地保了芯片不被損壞,當異常條件消除后,WT8302有自灰復功能可以讓芯片重新工作。

效率

輸出晶體管的開關工作方式決定了D類放大器的高效率。在D類放大器重,輸出晶體管就像是一一個電流調整開關,切換過程中消耗的額外功率基本可以忽略不計。 輸出級相關的功率損耗主要是由 MOSFETS導通電阻與電源電流產生的I2R。WT8302系列的效率可達90%。

保護電路

WT8302系列在應用的過程中,當芯片發生輸出管腳和電 源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,芯片自動恢復工作。當芯片溫度過高時,芯片也會被關斷。 溫度下降后,WT8302可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后,,芯片會再次啟動 。

去藕電容

WT8302是一款高性能D類音頻放大器,電源端需要加適當的電源供電去耦電容來確保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為1uF的電容旁路 到地。去耦電容在布局上應該盡可能的靠近芯片的VDD放置。把去耦電容放在與WT8302較近的地方對于提高D類放大器的效率非常重要。因為器件和電容間的任何電 阻或自感都會導致效率的降低。如果希望更好的濾掉低頻噪音,則需要根據具體應用添加一一個10uF或者更大的去耦電容。

功放芯片選型

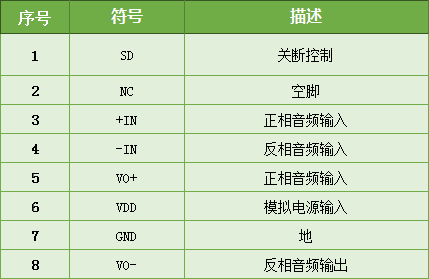

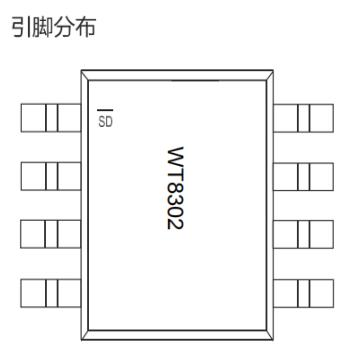

 管腳介紹

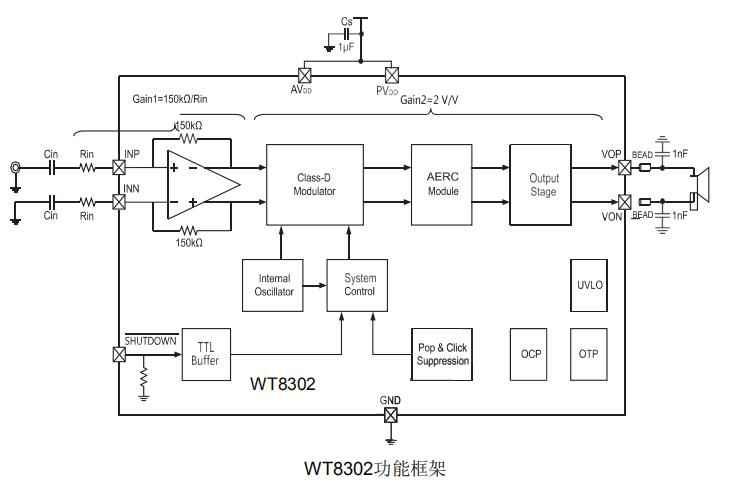

 功能框圖

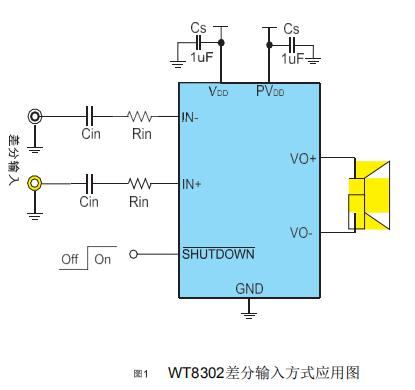

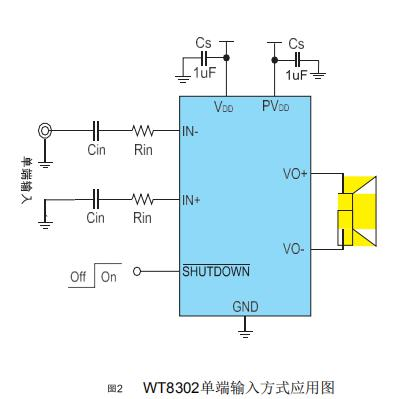

典型應用圖
