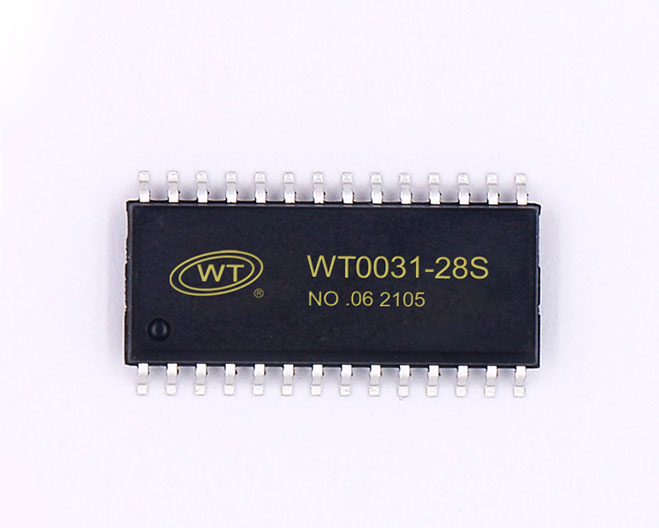

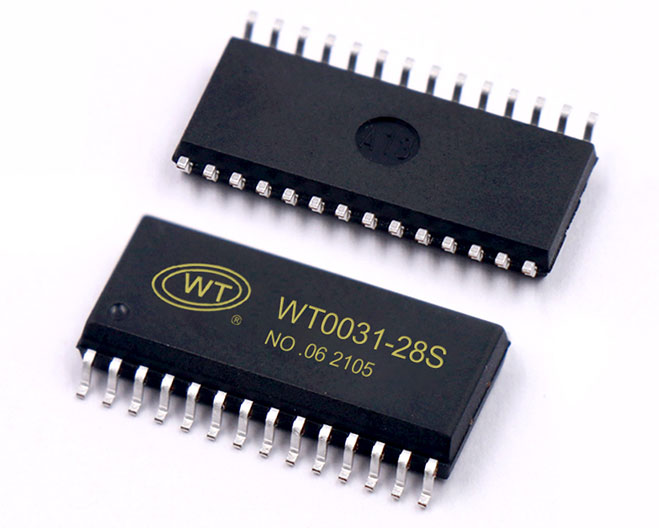

WT0031 是一種LED（發光二極管顯示器）驅動控制專用電路（可替換TM1640），內部集成有MCU 數字接口、數據鎖存器、LED 驅動等電路。本產品性能優良，質量可靠。主要應用于電子產品LED顯示屏驅動。采用SOP28的封裝形式。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特點

1、采用CMOS工藝

2、顯示模式（8 段×16 位）

3、輝度調節電路（占空比 8 級可調）

4、兩線串行接口（SCLK，DATA）

5、振蕩方式：內置RC振蕩

6、內置上電復位電路

7、封裝形式：SOP28

LED驅動芯片選型

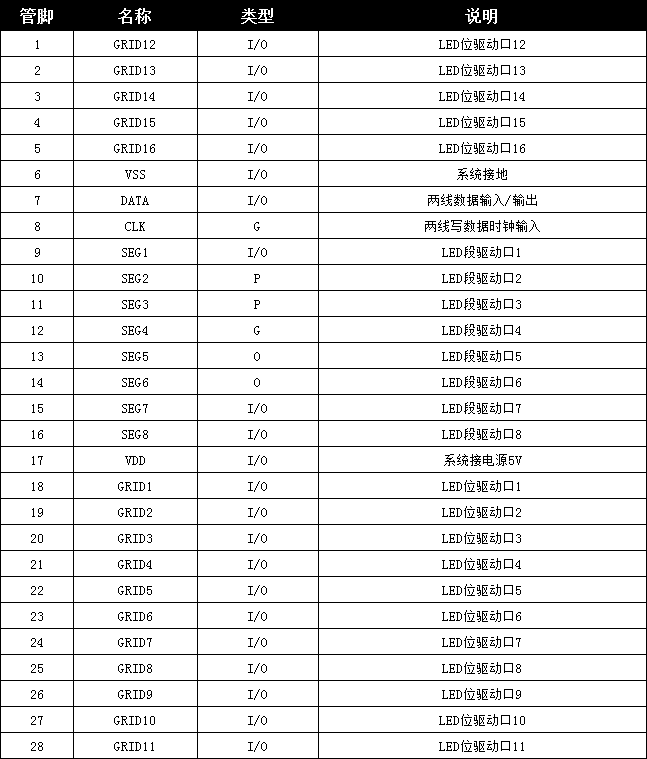

管腳介紹

產品應用

LED顯示驅動芯片可以應用于儀器儀表的LCD面板顯示、汽車音響的LCD面板顯示、家用電器控制面板顯示以及工業用儀器儀表等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
