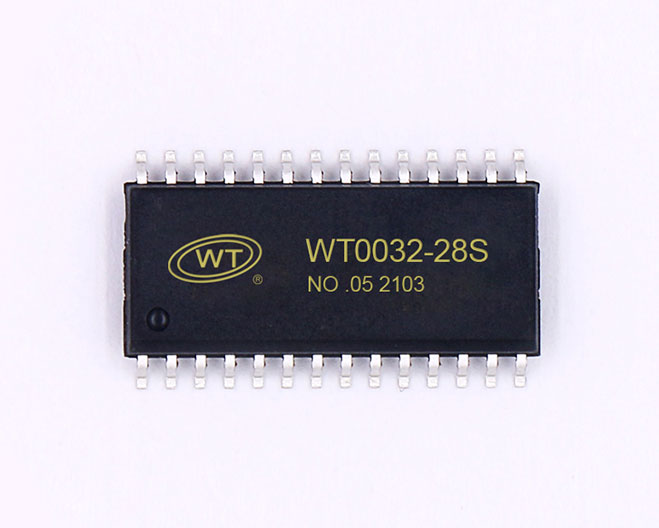

WT0032是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用IC（可替換TM1628）,內部集成有MCU 數字接口、數據鎖存器、LED 驅動、鍵盤掃描等電路。本產品質量可靠、穩定性好、抗干擾能力強。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特點

1、采用CMOS工藝

2、多種顯示模式（10 段×7 位 ～ 13段×4 位）

3、最大支持矩陣按鍵10×2

4、輝度調節電路（8 級占空比可調）

5、串行接口（CLK,CS,DATA）

6、振蕩方式：內置RC振蕩

7、內置上電復位電路

8、內置數據鎖存電路

9、內置針對LED反偏漏電導致暗亮問題優化電路

10、抗干擾能力強

11、封裝形式：SOP28

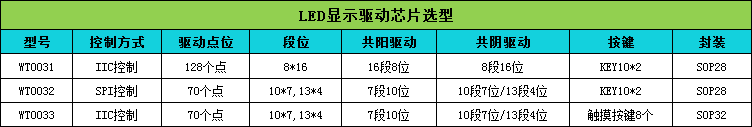

LED驅動芯片選型

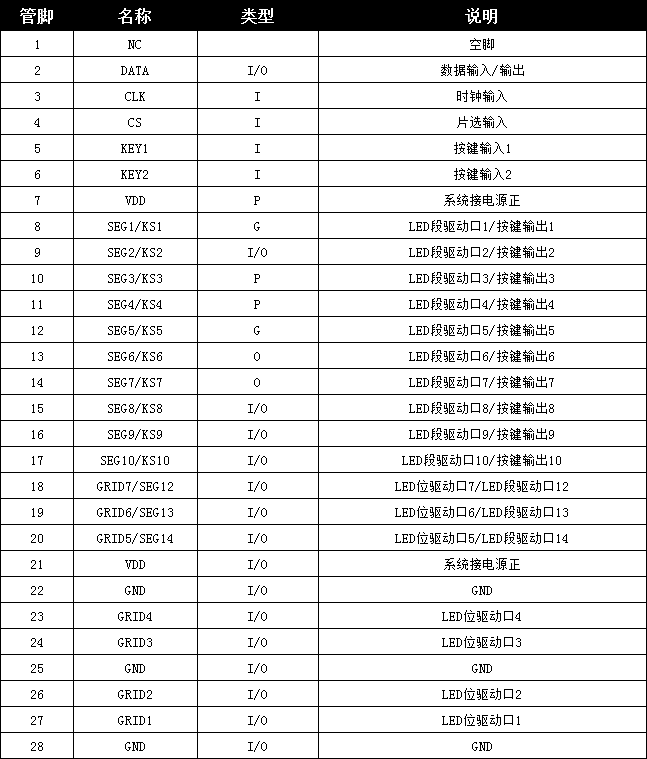

管腳介紹

產品應用

LED顯示驅動芯片可以應用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備；產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
