（產品已于2019年10月份停產，替代型號為WT588F02-16S芯片）

WTR030-20SS是專為錄放音而設計的一款8位OTP MCU ，配合SPI Flash閃存內存成為掉電保存長秒數語音錄音芯片， 它整合了大量傳統做法的外部零件電路：有16bit ADC / DAC、麥克風 OPA 運算放大器、AGC電路、16bit CODEC ，可遠距離、高清晰錄音，內置LDO可供穩定電源給SPI Flash 。而且擁有Class D 1W大瓦數功率放大器。

WTR030-20SS可直接推動8ohm/0.5W喇叭輸出,播放音質清晰、音量大,支持4Mbit~64Mbit的內置存儲器，通過按鍵控制，可實現長按錄音、短按錄音、播放、停止等功能，內置標準的SPI通訊接口，可通過SPI控制多段錄音、播放。播放音質清晰、高音量、省電；所以WTR030是一款高整合, 高性能的錄放音IC。

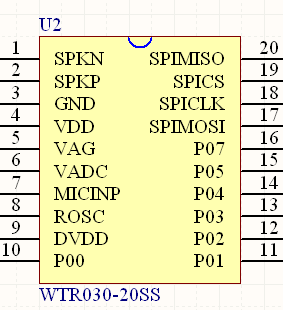

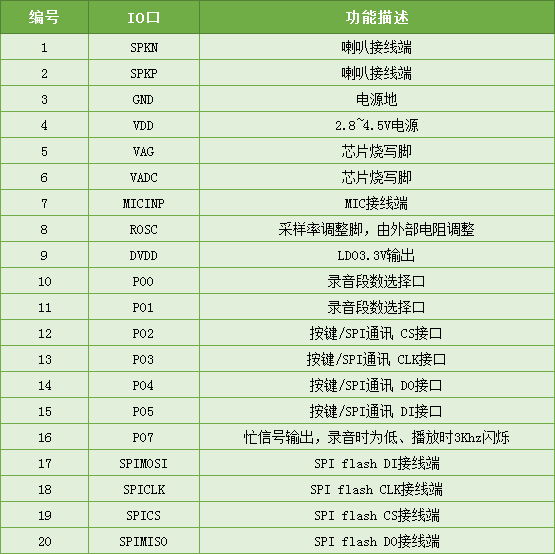

引腳介紹

注：LDO3.3V輸出只能接一些小功耗器件，如上拉電阻、SPI flash等。使用5V電壓時需跟業務注明。

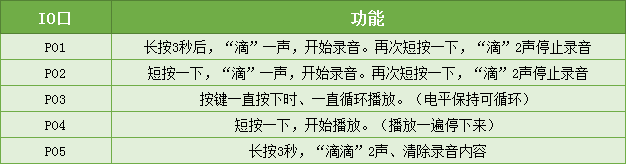

按鍵控制功能

應用范圍

WTR030-20SS錄音芯片被廣泛應用在錄音禮品、錄音賀卡等、玩具 : 錄音毛公仔, 變音聲控錄音放音毛公仔 (例如湯姆貓、說故事公仔等）、留言機及冰箱貼、語音家電、錄音喊話器、防盜器具等產品上。
