（該芯片已停產，請聯系我司業務人員咨詢替代型號）

1.1 產品特征

內置處理器與時鐘 內建 16 位 RISC DSP 處理器。

系統時鐘可達 32K-33MHZ（典型為 33MIPS），基頻誤差+/-0.1%

2. 輸出特性

內置3組8/10位硬件PWM輸出。

內置2組獨立運算放大器。

同時具備10/11/12位PWM輸出，具有1組16位DAC輸出。

內置1組平滑插值高頻聲波發生器，能有效提升聲波信噪比。

3. 存儲器

內置32K BYTE OTP空間和8K BYTE SRAM空間。

支持硬件外掛TF卡（最大2G），支持FAT32文件系統。

支持硬件外掛spi flash（最大128M)，支持spi通訊。

4. 電壓參數

工作電壓2.4-5.1V，靜態電流2微安。

內置2.6V/2.8V/3.0V/3.2V 100mA LDO輸出，為FLASH等提供穩定電源。

內置1組低電壓電路，可設定4個電壓偵測點。

5. 解碼與IO口

最多16個I/O口，均可喚醒系統休眠狀態。

支持軟件MP3、SBC、WAV和ADPCM語音解碼。

產品詳情

WTN9芯片是一款功能強大、性價比極高的16位元RISC DSP。采用0.18微米超大規模CMOS集成電路工藝，只要采用極少的外圍元件就可以組成獨立的運行系統，完成復雜的運算和控制功能，廣泛適用于各種自動化控制領域，提供高品質的語音提示播放功能。

WTN9突出的優點是強大的運算功能，支持MP3和SBC壓縮格式，特別是SBC能大大節省ROM空間。硬件SPI能使FLASH空間數據讀寫速度極快，可支持6線SPI。

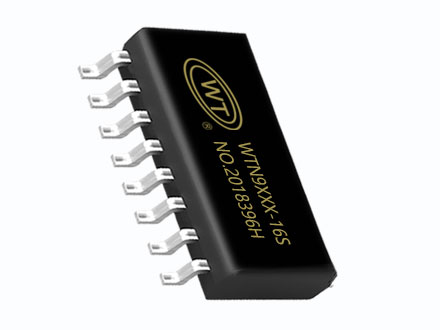

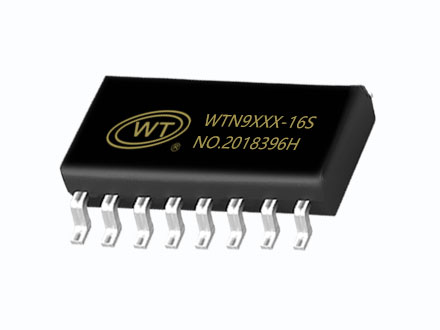

WTN9采用SOP16（9個I/O）和SSOP24（16個I/O）。WTN9芯片支持多種語音編解碼方式，除MP3和SBC以外，還支持ADPCM和WAV等格式?？梢酝鈷霺PI FLASH，內部是硬件支持接口。

WTN9芯片是一款16位RISC DSP，采用4級流水線指令流程結構，極大加快了指令處理速度和效率。

為了方便客戶應用并且能避免復雜的匯編運算，我司專門針對高壓縮語音播放模式做了標準化處理，有標準化的程序?qū)ｉT供客戶選擇，支持單線數脈沖、快速單線（比列編碼）、雙線（類似I2C）和三線通訊等功能。

WTN9系列語音芯片內置PWM直推喇叭輸出。同時具有DAC輸出和PWM輸出。DAC可以直接支持接入外部功放，從SP+端口輸出。

WTN9一般放置運行主程序，語音內容放置在flash空間。Flash空間和語音秒數的關系如下：

語音秒數=flash空間*壓縮倍率/(采樣率*16bit）

WTN9芯片SBC格式播放，支持5檔壓縮率，分別是8.0/10.6/12.8/16.0/21.3，壓縮率越小，音質越好，壓縮率高，音質差。根據這個公式，以采樣率為22050HZ為例，我們可以算出以下對應關系供參考。

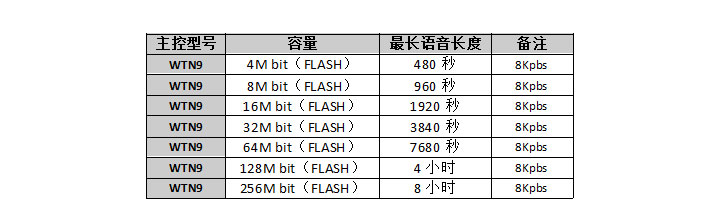

以下是WTN9與外掛flash、MP3解碼下容量介紹：

解決方案

1. MP3解碼方案（WTN9+FLASH）

     WTN9支持8Kbps~256Kbps的MP3解碼，外掛4M~128M的flash，芯片可以直接驅動8R 0.5W的喇叭，也可以外接功放芯片。具有按鍵播放功能（播放/停止、上一曲、下一曲、音量加、音量減等），支持串口播放（可以IIC、UART、一線、兩線）?？梢酝ㄟ^下載器更換flash里面的語音或TF卡拷貝功能更換flash語音，詳情請咨詢我司業務員。

2. MP3解碼方案（WTN9+TF卡）

     WTN9支持8Kbps~256Kbps的MP3解碼，外掛128M~2G的TF卡，芯片可以直接驅動8R 0.5W的喇叭，也可以外接功放芯片。具有按鍵播放功能（播放/停止、上一曲、下一曲、音量加、音量減等），支持串口播放（可以IIC、UART、一線、兩線）。可以通過讀卡器更換TF卡的語音文件，詳情請咨詢我司業務員。

3. MP3解碼方案（WTN9+FLASH+TF卡）

      WTN9支持8Kbps~256Kbps的MP3解碼，外掛4M~128M的flash和外掛128M~2G的TF卡，芯片可以直接驅動8R 0.5W的喇叭，也可以外接功放芯片。具有按鍵播放功能（播放/停止、上一曲、下一曲、音量加、音量減等），支持串口播放（可以IIC、UART、一線、兩線）?？梢酝ㄟ^下載器更換flash里面的語音或TF卡拷貝功能更換flash語音，可以通過讀卡器更換TF卡的語音文件，詳情請咨詢我司業務員。

4. MP3解碼（WTN9遠程升級）

WTN9 芯片支持遠程下載功能，通過配套 4G 或者 WiFi 模組，可將服務器上的音頻數 據傳輸?shù)奖镜卮鎯?chǔ)器上，實現音頻文件升級功能，方便用戶便捷的更換播放語音， 4G/WiFi 模組與 WTN9 芯片以 UART 作為數據傳輸，交互接口。音頻文件支持升級到 SPI Flash 或者 TF 卡內。音頻文件格式支持 MP3解碼。詳情請咨詢我司業務員。

管腳介紹

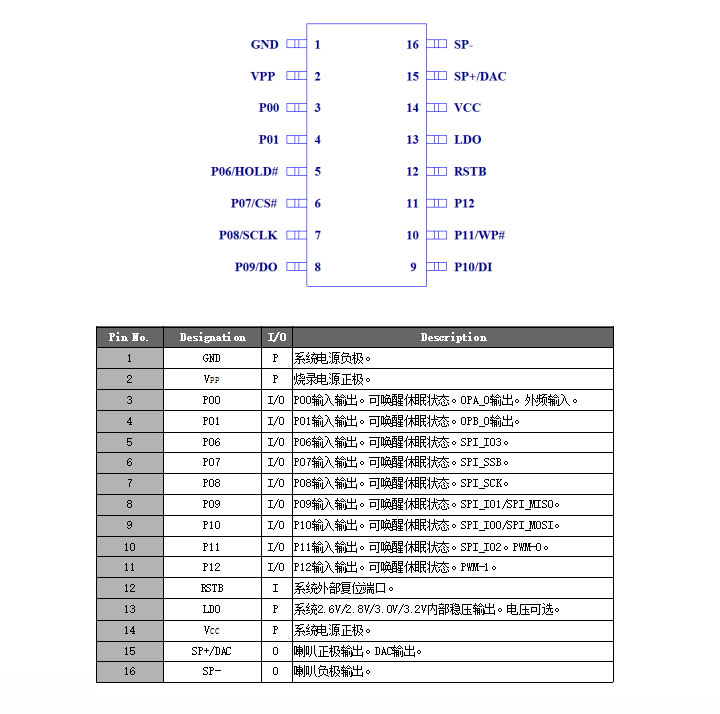

SOP16管腳

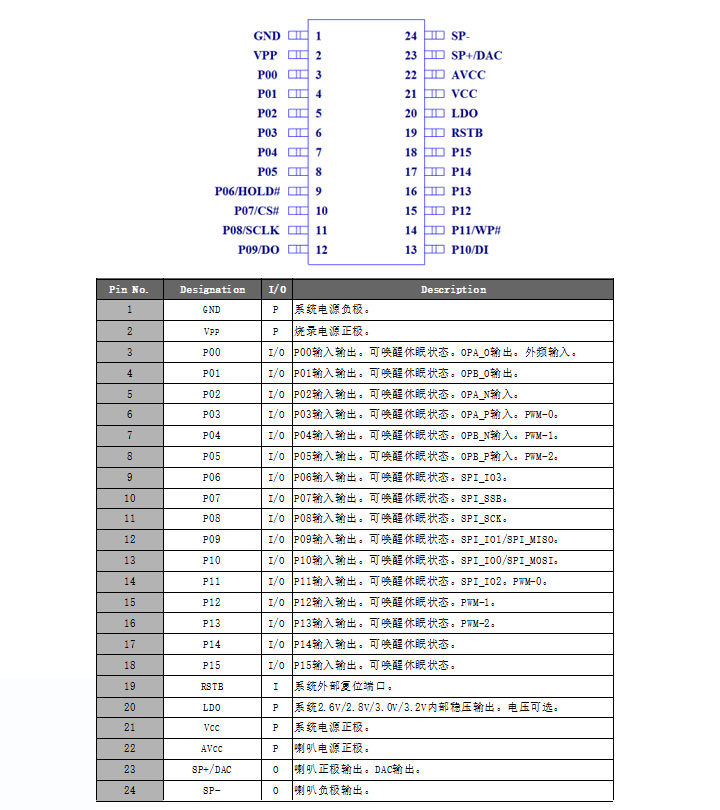

SSOP24管腳
