（該產品已停產，目前有其他同功能的新升級產品WT2003H系列芯片替代，可向我司客服咨詢）

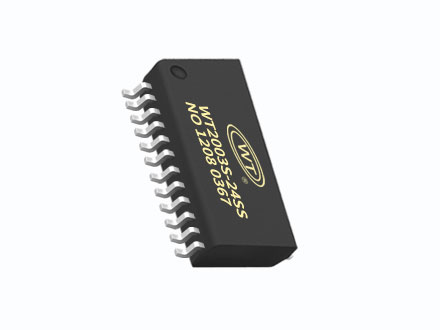

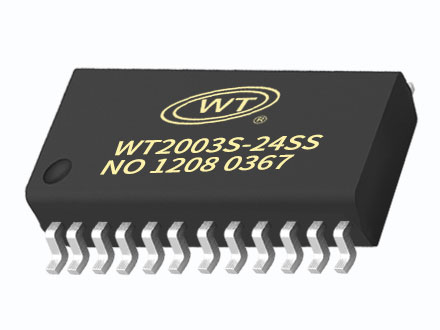

WT2003S-24SS是一款新型高品質MP3芯片，從多方位滿足客戶的要求。支持標準的異步串口通訊波特率9600，控制方式靈活。支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、單曲循環、所有曲循環、具有32級音量可調、立體聲輸出。海量存儲，可以支持128M的Flash盤，32G的TF卡和32G的U盤。

產品概述

音頻文件類型

1. 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件

2. 支持采樣率8~44.1KHz的WAV音頻文件

存儲方式

1. 模擬U盤程序：只支持外掛flash（最大128M）

2. TF卡版本：支持TF卡（最大32G）和U盤（最大32G）

3. 320kbps比特率下，128Mflash可存800秒，32GTF卡和32GU盤分別可存大概10小時的語音

4. 支持文件系統：FAT、FAT32(不支持NTFS)；

語音更換方式

1. TF卡： 可通過USB接口自由更換TF卡內的音頻內容（XP系統、WIN7系統、WIN8系統）

2. Flash：可通過TF卡或U盤拷貝功能將音頻文件拷入flash

可接功放

1. 可外接其他不同功率的功放芯片

操作指令

1. 可以指定內部flash某一段/某一首語音播放

2. 具有下一曲、上一曲、播放、暫停等串口      指令

3. 可以指定U盤/TF卡中某一段/某一首播放

4. 32級音量可調

5. 播放過程中可插播flash語音

控制方式

1. 標準UART、波特率9600

2. AD按鍵，可以進行擴展應用（標準功能帶有下一曲按鍵功能）

技術規格

1. USB接口 全速2.0

2. 供電電壓 DC3.0~5.5V

3. 額定電流  20~250mA（和負載有關）

4. IO端口電平  3.3V TTL電平

5. 工作溫度  -40~85度

6. 濕度  5%~95%

應用場景

1. 工業場合語音播報

2. 音響、提示器等播報設備

對音質要求較高的產品

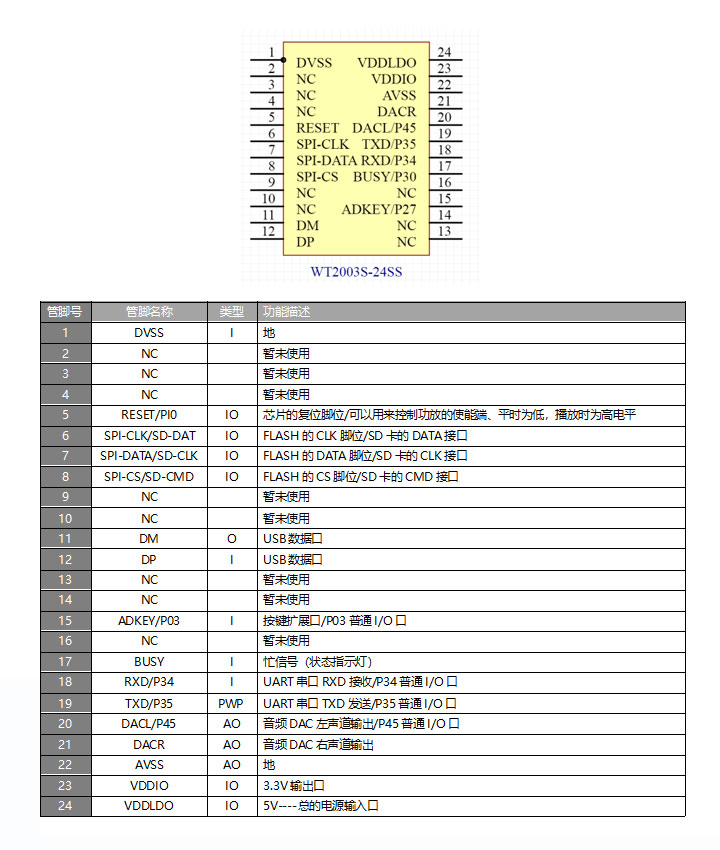

管腳介紹

備注：語音芯片只有VDDLDO一個電源輸入口。

          上面的管腳介紹只是芯片具有的硬件接口、具體功能需要軟件開發。
