（該產品已停產，目前有其他同功能的新升級產品WT2003H系列模塊替代，可向我司客服咨詢）

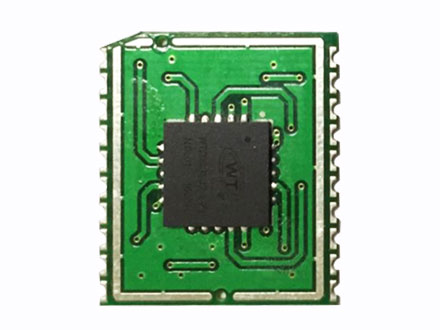

WT2003N03 V1.XX是一款功能強大的新型高品質MP3模塊，從多方位滿足客戶的要求。它可以指定根目錄文件名播放和指定索引序號播放兩種播放方式，可以更靈活組織你的音頻文件?？墒褂梦募A進行分類，按照文件夾文件索引序號播放。同時支持SPI-FLASH(32Mbit)、TF卡（最大32GB）和U盤（最大32GB）三種存儲器，海量存儲。

音頻文件類型

1. 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件

存儲方式

1. 芯片內置32M bit 的flash

2. U盤拷貝版本程序支持外掛TF卡（最大32G）和U盤（最大32G）（模擬U盤版本程序不支持）

3. 320kbps比特率下，32Mflash可存200秒，32GTF卡和32GU盤分別可存大概10小時的語音

語音更換方式

1. TF卡： 可通過USB接口自由更換TF卡內的音頻內容（XP系統、WIN7系統、WIN8系統）

2. Flash：可通過TF卡或U盤將音頻文件拷入flash

可接功放

1. 模塊內置1W功放，直接驅動8歐姆/1W喇叭

2. 可外接其他不同功率的功放芯片

應用場景

1. 工業場合語音播報

2. 音響、提示器等播報設備

操作指令

1. 可以指定內部flash某一段/某一首語音播放

2. 具有下一曲、上一曲、播放、暫停等串口指令

3. 可以指定U盤/TF卡中某一段/某一首播放

4. 32級音量可調

5. 播放過程中可插播flash語音

控制方式

1. 標準UART、波特率9600

2. AD按鍵，可以進行擴展應用（標準功能帶有，播放暫停按鍵、下一曲按鍵、上一曲按鍵、停止按鍵）

技術規格

1. USB接口 全速2.0

2. 供電電壓 DC2.5~5.5V

3. 額定電流  20~250mA（和負載有關）

4. IO端口電平  3.3V TTL電平

5. 工作溫度  -40~85度

6. 濕度  5%~95%

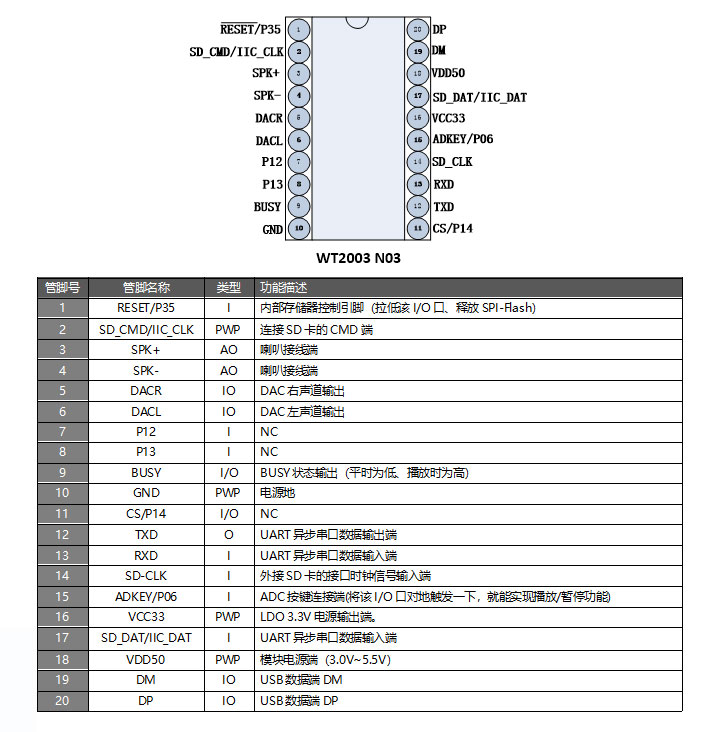

管腳描述

產品特點

1.支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件。

2.使用SPI-FLASH、TF卡和U盤作為存儲器，自由更換音頻內容，最大支持32G TF卡和32G U盤(FAT或者FAT32)。

3.SPI FLASH存儲器可存放2047段語音；

4.可通過USB接口自由更換TF內的音頻內容（XP系統、WIN7系統、WIN8系統）。

5.可通過 TF卡或者U盤把音頻文件拷貝到SPI-FLASH中，實現離線更換音頻內容。

6.同時支持按鍵控制和UART異步串口通訊，通用標準接口協議，功能更強，控制更靈活方便。

7.支持不同存儲器之間的插播。

8.模塊內置1W功放，直接驅動8歐姆/1W喇叭，聲音洪亮，32級可調音量。

9.DC 5V供電。

10.上電初始化反應時間3s。

應用場景

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車?yán)走_(dá)、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭?bào)警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控?cái)z像頭等。
