（該產品已停產，目前有其他同功能的新升級產品WT2003H系列芯片替代，可向我司客服咨詢）

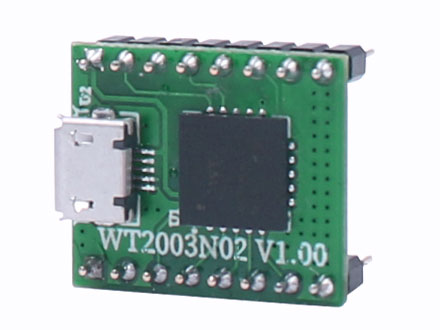

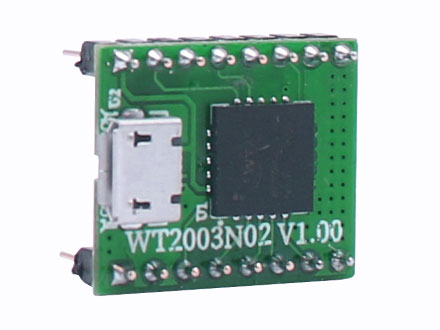

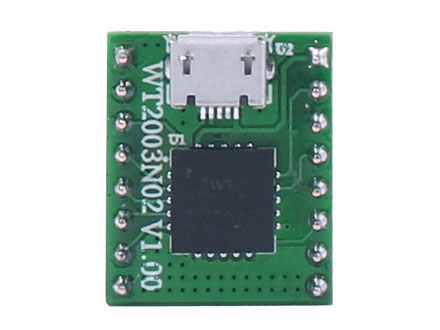

WT2003N02 V1.00是一款功能強大的新型高品質MP3模塊，支持MP3，WAV格式解碼，聲音優美，從多方位滿足客戶的要求。支持標準的異步串口通訊波特率9600，控制方式靈活。支持FLASH做為存儲器。支持外接SD卡和內置FLASH播放，帶有文件索引播放、指定根目錄文件名播放、插播、單曲循環、所有曲循環、內置1W功放、具有32級音量可調、并且立體聲輸出I/O口。

音頻文件類型

1. 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件

2. 支持8~44.1KHz的WAV音頻文件

存儲方式

1. 芯片內置32M bit 的flash

2.  128kbps比特率下，32Mflash可存240秒；

語音更換方式

1. Flash： 通過USB線，分別連接電腦與模塊上的USB接口，然后電腦上面會模擬一個盤符，在將文件拷貝到盤符中。

可接功放

1. 模塊內置1W功放，直接驅動8歐姆/1W喇叭

2. 也可外接其他不同功率的功放芯片

應用場景

1. 工業場合語音播報

2. 音響、提示器等播報設備

操作指令

1. 具有下一曲、上一曲、播放、暫停等串口指令

2. 可以指定SPI文件索引和SPI根目錄文件名播放；

3. 32級音量可調

4. 播放過程中可插播flash語音

控制方式

1. 標準UART、波特率9600

2. AD按鍵，可以進行擴展應用（標準功能帶有，播放暫停按鍵、下一曲按鍵、上一曲按鍵、停止按鍵）

技術規格

1. USB接口 全速2.0

2. 供電電壓 DC2.5~5.5V

3. 額定電流  20~250mA（和負載有關）

4. IO端口電平  3.3V TTL電平

5. 工作溫度  -40~85度

6. 濕度  5%~95%

管腳描述

產品特點

（1）標準UART通信接口，默認波特率9600，可實現指定地址播放、指定根目錄文件名、指定插播地址播放、音量級數、上下曲、播放停止、循環模式等；

（2）支持采樣率8~48KHz，比特率8~320Kbps的MP3;

（3）支持采樣率為8~44.1KHz的WAV音頻文件；

（4）使用SPI-FLASH作為存儲器，自由更換音頻內容；

（5）通過USB線，分別連接電腦與模塊上的USB接口，然后電腦上面會模擬一個盤符，在將文件拷貝到盤符中。（模擬U盤）（XP系統、WIN7系統、WIN8系統）。。

（6）模塊內置1W功放，直接驅動8歐姆/1W喇叭，聲音洪亮，32級可調音量。

（7）上電初始化時間1s。

應用場景

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車?yán)走_(dá)、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭?bào)警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控?cái)z像頭等。
