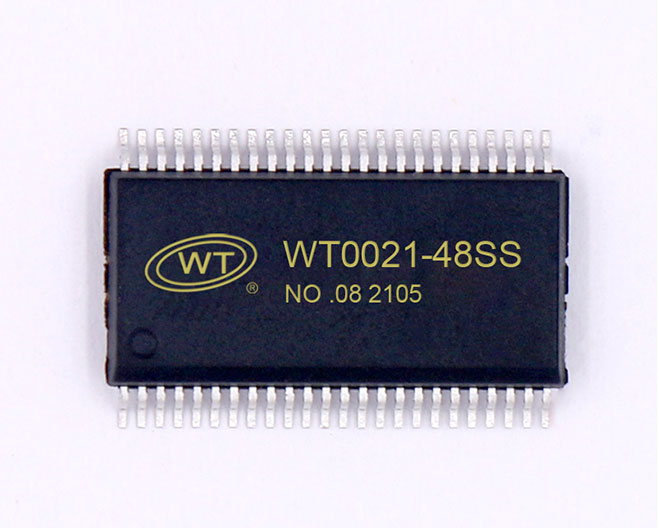

WT0021是內存映象和多功能的LCD驅動IC（可替換TM1621,HT1621），WT0021的軟件配置特性使它適用于多種LCD應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和WT0021的管腳只有4或5條，WT0021還有一個節電命令用于降低系統功耗。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特點

1、工作電壓2.4~ 5.2V
2、內嵌256KHz RC 振蕩器
3、可外接32KHz晶片或256KHz頻率源輸入
4、可選1/2或1/3偏壓和1/2、1/3或1/4的占空比
5、片內時基頻率源
6、蜂鳴器可選擇兩種頻率
7、節電命令可用于減少功耗
8、內嵌時基發生器和看門狗定時器（WDT）
9、時基或看門狗定時器溢出輸出
10、八個時基/看門狗定時器時鐘源
11、一個32x4的LCD驅動器
12、一個內嵌的32x4位顯示RAM 內存
14、四線串行接口
15、片內LCD驅動頻率源
16、軟件配置特征
17、數據模式和命令模式指令
18、三種數據訪問模式
19、提供VDDLCD管腳用于調整LCD操作電壓

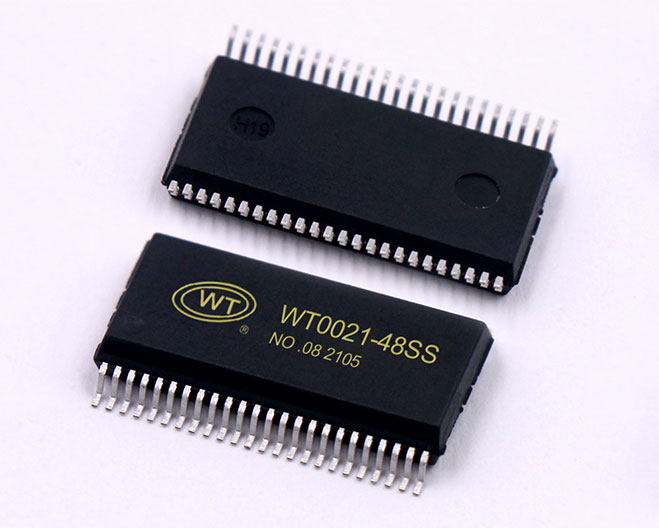

20、封裝形式：SSOP48

LCD驅動芯片選型

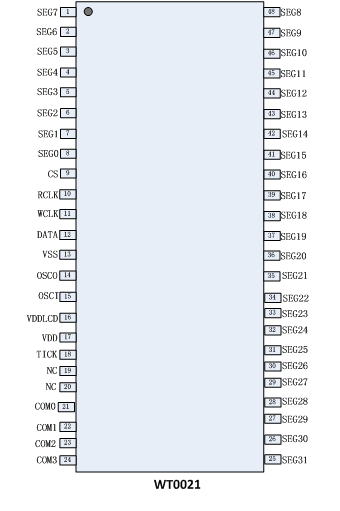

管腳介紹

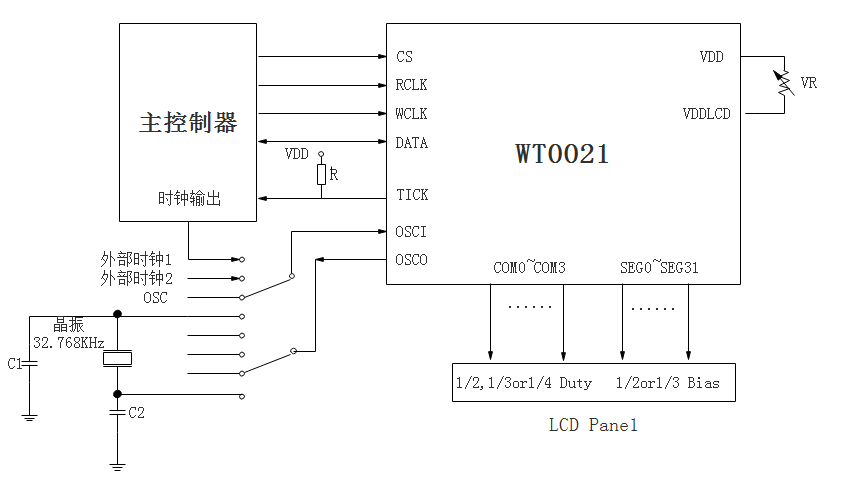

產品應用圖

主控制器與WT0021組成顯示系統，參見下圖

注意：
1.VDDLCD的電壓必須低于VDD電壓；
2.VR電阻用于調節VDDLCD輸出電壓，當VDD=5V，VDDLCD=4V，VR=15KΩ+20%
3.R為外部上拉電阻,上拉到VDD，R=10KΩ+20%
4.C1、C2 為外部晶振電容，建議值如下：

產品應用

LCD顯示驅動芯片可以應用于儀器儀表的LCD面板顯示、汽車音響的LCD面板顯示、家用電器控制面板顯示以及工業用儀器儀表等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
