WT0022是一種帶鍵盤掃描接口的LCD驅動控制專用IC（可替換TM1721），內部集成有MCU 數字接口、數據鎖存器、LCD驅動、鍵盤掃描、幻彩背光驅動等電路。現有的支持LED顯示的解碼板可以直接外接LCD顯示前面板，不需要外加單片機進行按鍵掃描（或通過解碼板掃描按鍵）。同時支持PWM背光驅動。主要應用于VCR、VCD、DVD 及家庭影院等產品的顯示屏驅動。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時可以只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

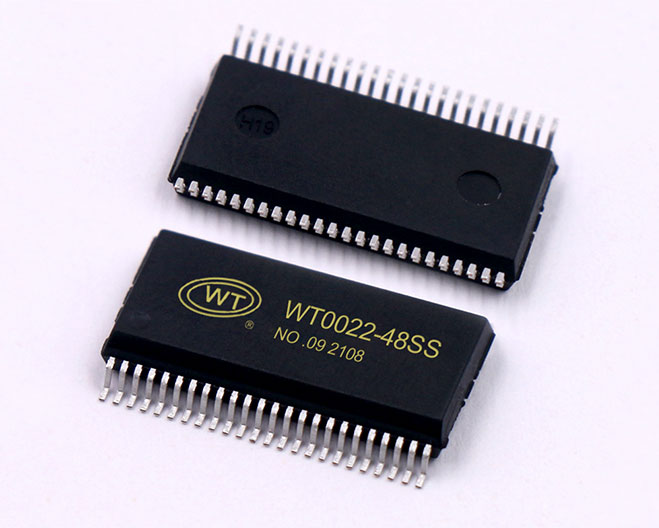

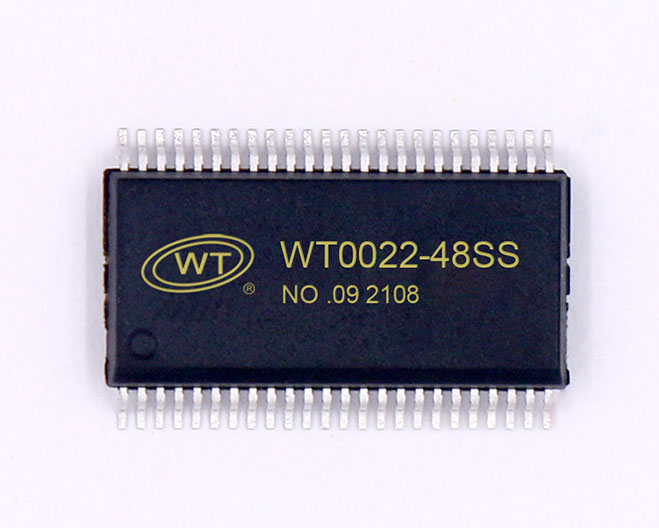

產品特點

1、采用低功耗CMOS工藝；

2、32*4點LCD驅動；

3、6*4按鍵輸入；

4、4路LED驅動，具有64級PWM，可用于LCD幻彩背光驅動；

5、4通用輸入口，可連接撥輪式電子編碼開關；

6、1/3LCD驅動偏壓；

7、LCD工作電壓可調；

8、串行接口（CLK，CS，DATA）；

9、振蕩方式：內置RC振蕩；

10、封裝形式：SSOP48；

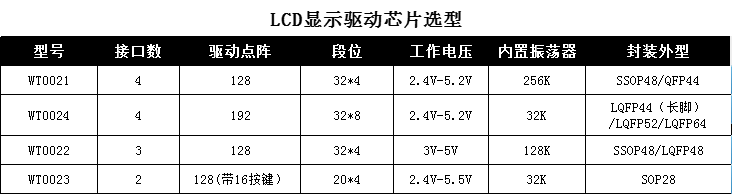

LCD驅動芯片選型

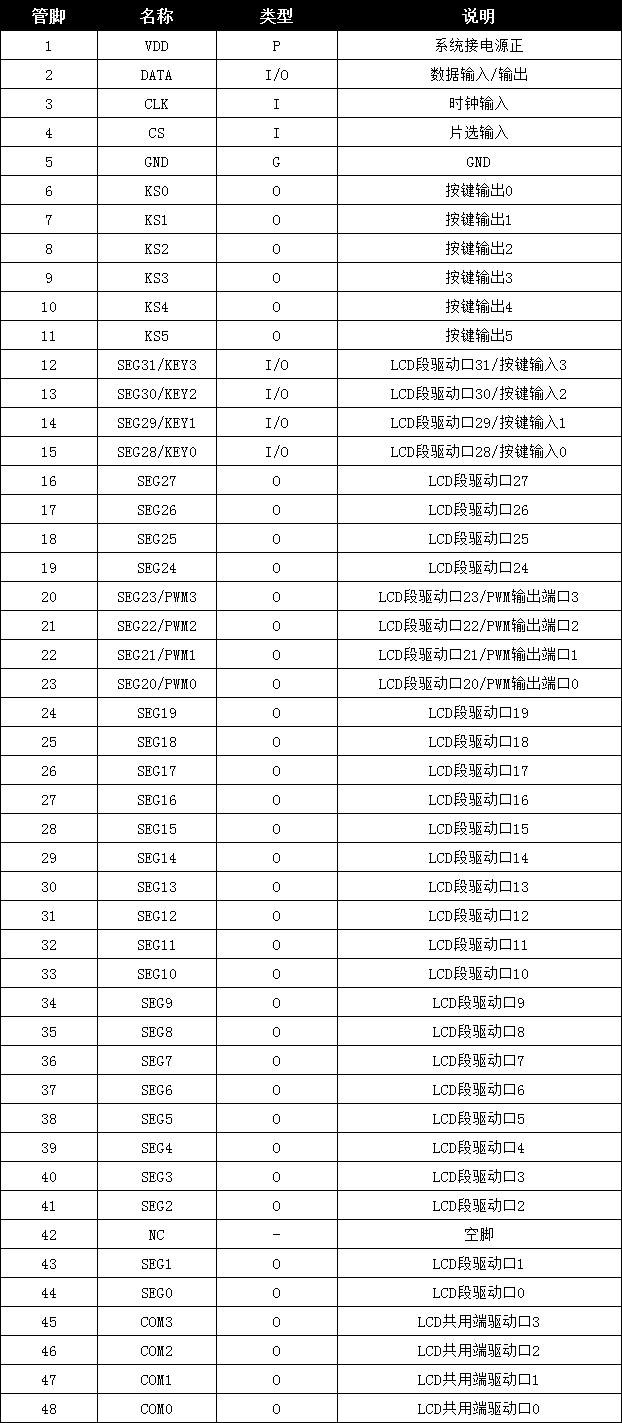

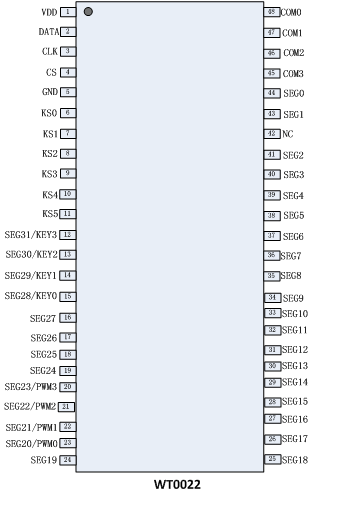

管腳介紹

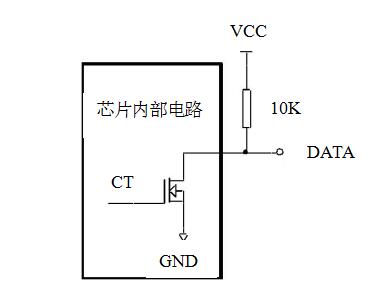

注意：DATA口輸出數據時為N管開漏輸出，在讀鍵的時候需要外接1K- 10K的上拉電阻。本公司推薦10K的上拉電阻。DATA在時鐘的下降沿控制N管的動作，此時讀數時不穩定，你可以參考下圖，

在等待數據口電平穩定后再進行讀數操作。

產品選型引腳資源分配請注意，WT0022的SEGx/PWMx、SEGx/KEYx、SEGx/SWx復合端口只能選其中一種功能使用，例如：SEGx/KEYx引腳，在做按鍵功能輸出時不能做SEG驅動輸出，也就是不可同時輸出兩種功能。

產品應用

WT0022 LCD顯示驅動芯片可以應用于VCR、VCD、DVD 及家庭影院等產品的顯示屏驅動等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
