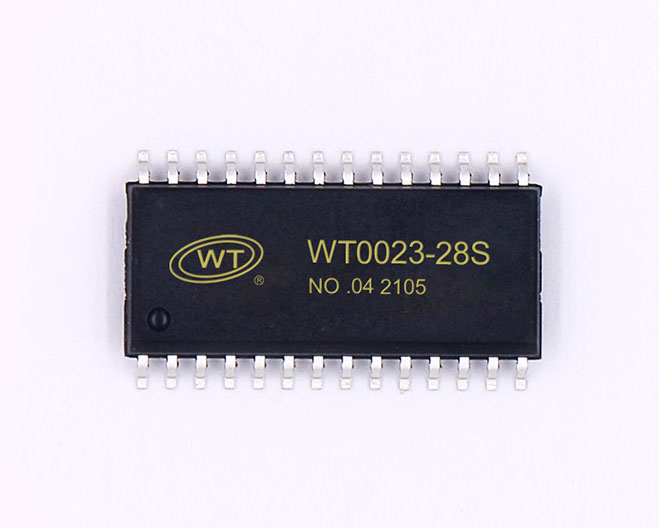

WT0023是80點模式（20SEG×4COM）或者128點模式（16SEG×8COM）的內存映象和多功能的LCD驅動IC（可替換TM1730）,最大自帶鍵掃矩陣電路20×1或16×1矩陣。WT0023的軟件配置特性使它適用于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和WT0023的管腳只有2線IC通訊方式。本產品性能優良、質量可靠。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特點

1、工作電壓2.4~ 5.2V；
2、COMS工藝制造；

3、各種顯示模式；

4、電路在20×4顯示模式中，20SEG和4COM，1/3Bias，1/4Duty；

5、電路在16×8顯示模式中，16SEG和8COM，1/4Bias，1/8Duty；

6、鍵掃功能；

7、最大20×1矩陣掃描電路在20×4顯示模式中；

8、最大16×1矩陣掃描電路在16×8顯示模式中；

9、R/W地址自動遞增；

10、可選的硬件中斷；

11、內置最大16ⅹ8位顯示數據寄存器；

12、I2C通訊接口；

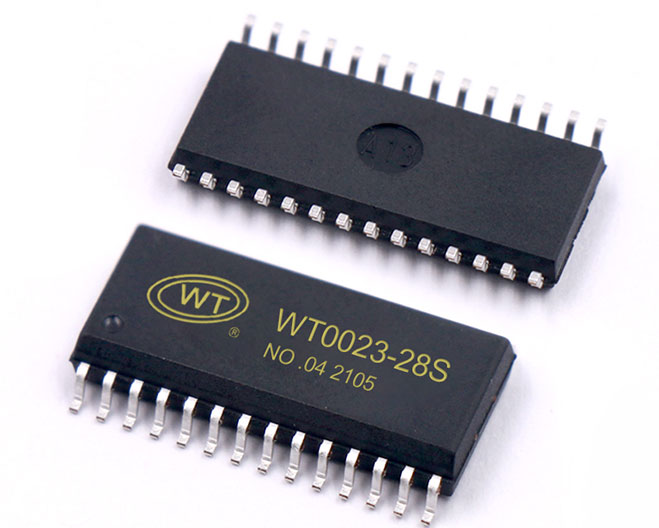

14、封裝形式：SOP28；

LCD驅動芯片選型

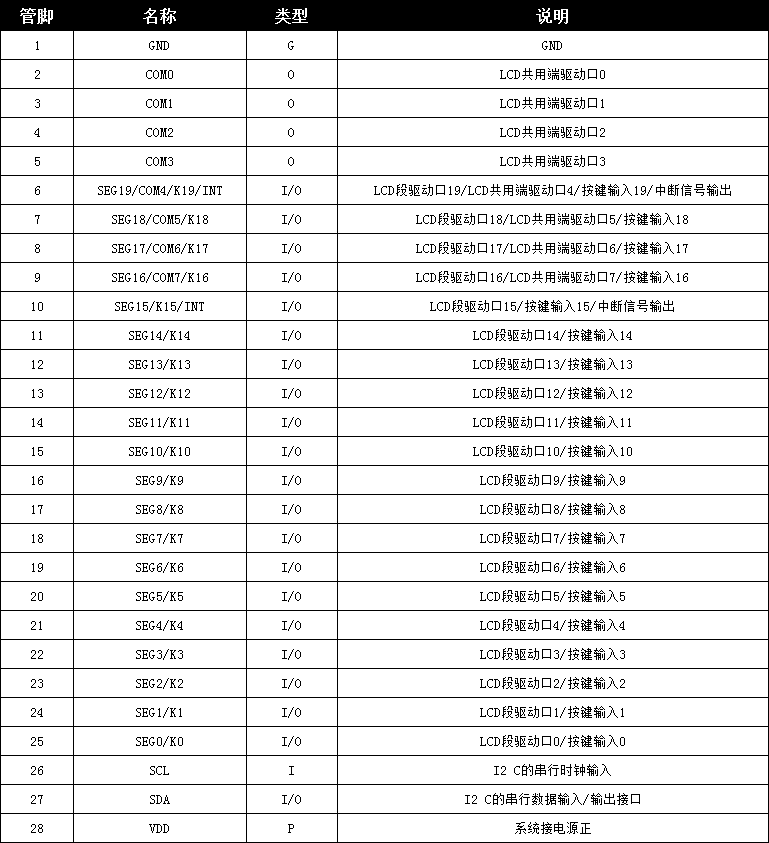

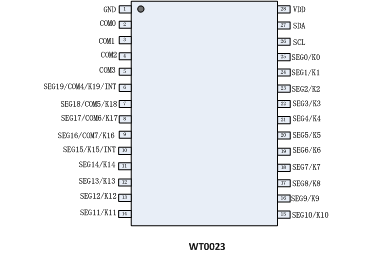

管腳介紹

輸入輸出等效電路

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附?，可能?huì)造成 ESD 損壞或者性能下降，芯片無法正常工作。

產品應用

LCD顯示驅動芯片可以應用于儀器儀表的LCD面板顯示、汽車音響的LCD面板顯示、家用電器控制面板顯示以及工業用儀器儀表等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
