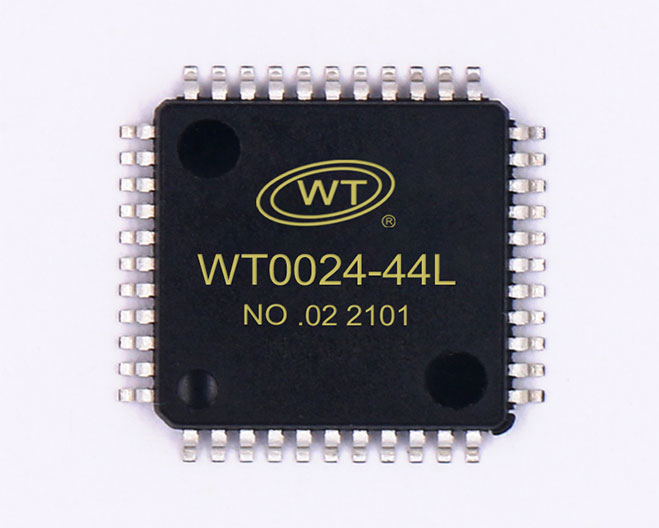

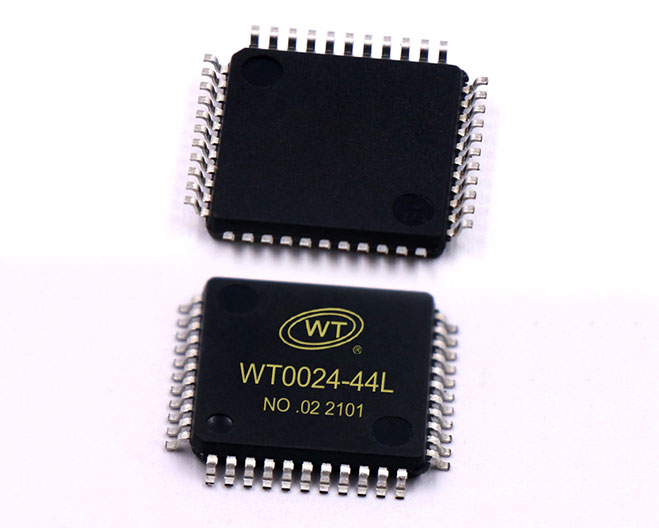

WT0024是256點內存映象和多功能的LCD驅動專用芯片（可替換TM1622）,WT0024的軟件配置特性使它適用于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和WT0024的管腳只有4或5條，WT0024還有一個節電命令用于降低系統功耗。本產品性能優良、質量可靠。同時結合唯創公司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特點

1、工作電壓2.4~ 5.2V；

2、內置32 KHz RC振蕩器；

3、可外接32KHz頻率源作為時鐘輸入；

4、內置時基頻率源；

5、內置節電模式，可用于減少功耗；

6、內置時基發生器和看門狗（WDT）輸出；

7、內置32ⅹ8位顯示寄存器,32個SEG，8個COM輸出驅動, 1/4偏壓；

8、四線串行接口；

9、提供VDDLCD管腳用于調整LCD操作電壓；

10、三種數據訪問模式；

11、八個時基/看門狗定時器時鐘源；

12、數據模式和命令模式指令；

13、封裝形式：LQFP44(長腳)；

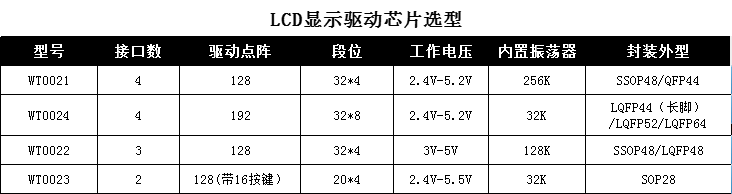

LCD驅動芯片選型

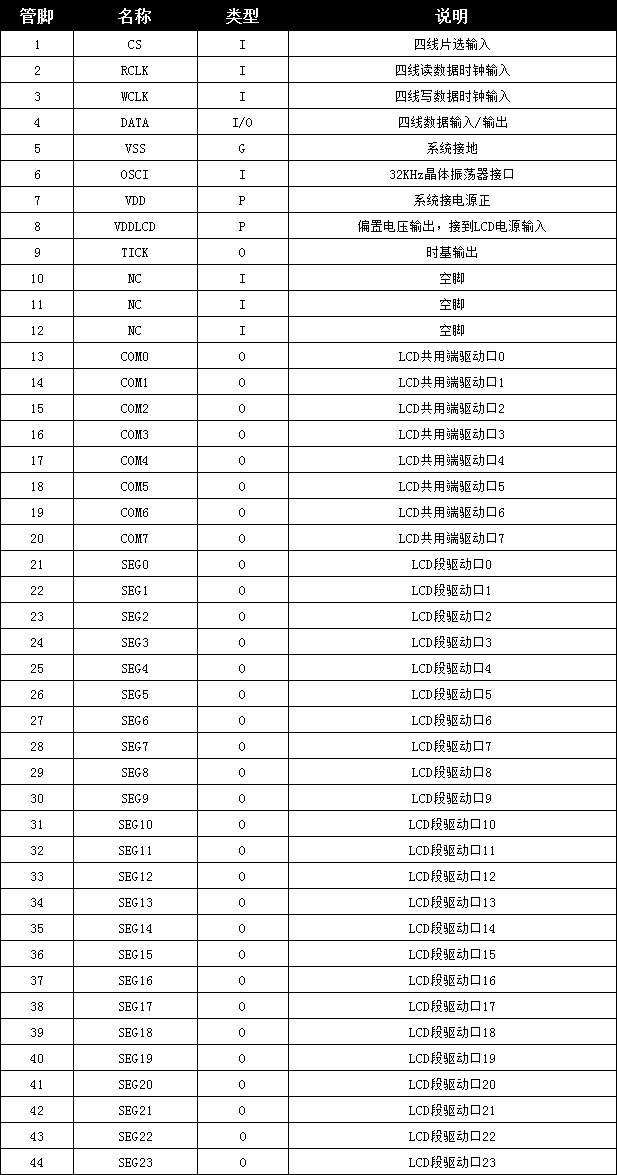

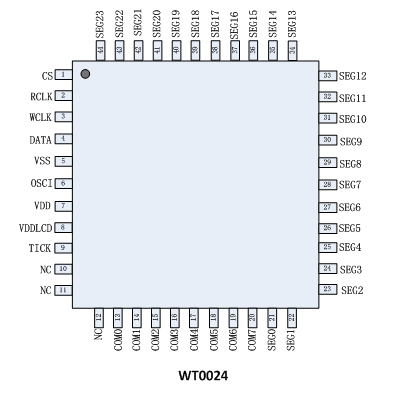

管腳介紹

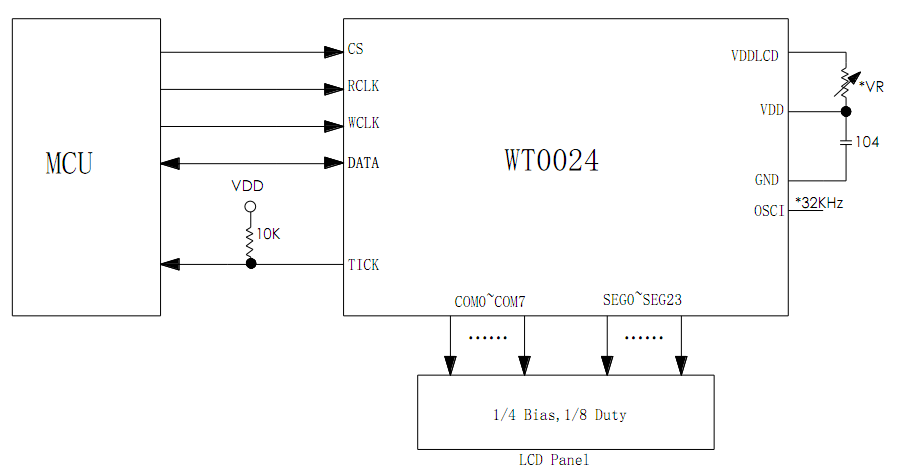

應用信息

注意：

1.VDDLCD的電壓必須小于或者等于VDD的電壓。

2.VDDLCD的上拉可調電阻用來調節LCD的控制電壓，當VDD=5.0V，VDDLCD=4.0V，則VR=15K±20%。

3.如不需要讀取WT0024的顯存數據， RCLK 可以不連接到MCU。

4.VDD對GND的電容可以濾掉芯片VDD上的產生的紋波，所以此電容不能省掉，并在PCB布板時，盡量接近芯片。

5.芯片時鐘可選片內 RC 和外部時鐘。如果使用內部 RC 振蕩，OSCI 腳必須保持浮空狀態，*32KHz 的時鐘必須撤離，否則芯片可能不能正常工作。

6.WT0024開LCD顯示后，COM口循環輸出階梯波，這一特性使得WT0024可以驅動2COM，4COM,8COM的LCD。

如果不使用時基/WDT功能，TICK 與MCU的連線可以不連接。由于 TICK 為Nmos開漏輸出，所以如果使用時基/WDT功能，TICK 必須接一10K上拉電阻，否則 TICK 將不能輸出高電平。

產品應用

LCD顯示驅動芯片可以應用于儀器儀表的LCD面板顯示、汽車音響的LCD面板顯示、家用電器控制面板顯示以及工業用儀器儀表等。產品的低功耗、便于應用、復合功能多等特點方便用戶選用。
